GW-7228-G
J1939/Modbus RTU Slave閘道器
特色
- 支援各種J1939訊息格式，包括 PDU1、PDU2、DM1、DM2、廣播以及特定目標訊息
- 支援傳送、接收大量封包(9–1785 bytes)J1939傳輸協定
- 支援廣播(BAM)連線管理訊息
- 支援J1939網路位置管理功能
- 支援Modbus RTU從站協定
介紹
GW-7228是J1939與Modbus RTU資料轉換解決方案。在J1939網路方面，GW-7228 提供 PDU1、PDU2、DM1、DM2、廣播以及具體目標等J1939 訊息類型。對Modbus RTU網路而言，GW-7228是Modbus RTU從站，能對Modbus RTU主站所發出的請求進行回應。模組也提供工具軟體，讓用戶可依需求調整 GW-7228中J1939與Modbus RTU的通訊參數。由於具備設定彈性與方便易用等特性，已廣泛使用在柴油動力火車、公車以及卡車等車輛系統中。
應用
- 柴油動力火車
- 卡車和公共汽車車載網絡
- 卡車/拖車連接系統
- 車隊管理系統
- 車載診斷系統
相似產品
| LED 燈 | |
|---|---|
| 狀態 | PWR / J1939 / MODBUS |
| COM Ports | |
|---|---|
| Ports | 1 x RS-232(TXD, RXD, GND) 1 x RS-422(Tx+, Tx-, Rx+, Rx-) 1 x RS-485(D+, D-) |
| Baud Rate | 9600, 19200, 38400, 57600, 115200 |
| 通訊協定 | Modbus RTU |
| J1939 | |
|---|---|
| Ports | 1 |
| Baud Rate | 250k |
| 隔離 | 3000 VDC power protection on CAN side, 2500Vrms photo-couple isolation on CAN bus |
| 終端電阻 | Jumper for 120 Ω terminal resistor |
| 規格 | ISO-11898-2, CAN 2.0A and CAN 2.0B |
| 接腳定義 | C.I.A. DS-102 (CAN_H=7, CAN_L=2) |
| 電源 | |
|---|---|
| 功耗 | 1.5 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 108 x 72 x 35 (H x W x L) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 ℃ |
| 儲存溫度 | -30 ~ +80 ℃ |
| 濕度 | 10 ~ 90% RH, Non-condensing |
- 提供 Modbus 網路設定介面
- 提供 J1939 網路設定介面－網址、設備名稱...等
- 提供 J1939 輸出 / 輸入設定介面
產品比較表
|
ICP DAS Fieldbus閘道器比較表：
|
|||
| Model | 支援協定 | 通訊介面 | |
|---|---|---|---|
| GW-7228 | J1939 | Modbus RTU Slave | RS-232 RS-422 RS-485 |

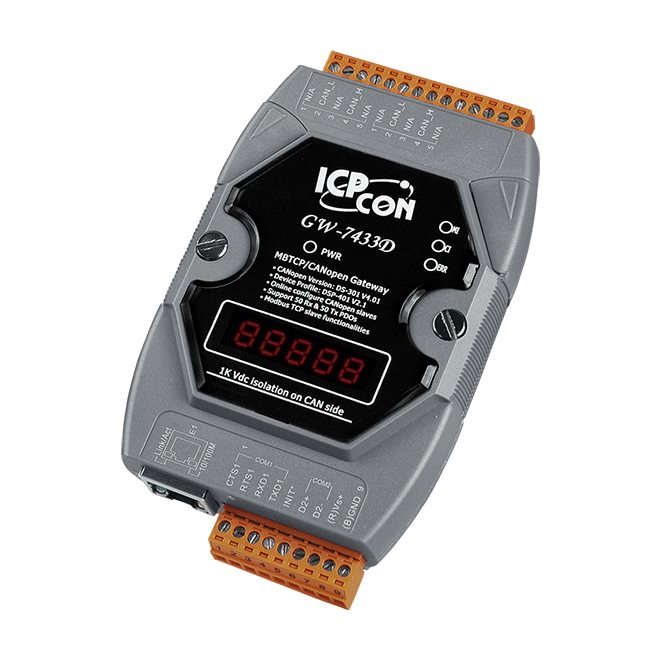

| GW-7433D | CANopen Master | Modbus TCP server/RTU Slave | RS-232 RS-485 Ethernet |
| I-7231D | CANopen Slave | DCON Master | RS-232 RS-485 |

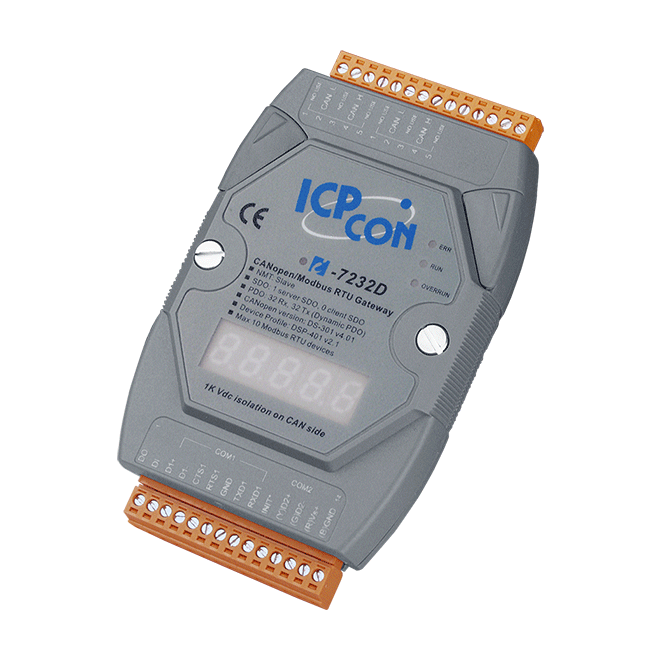

| I-7232D | CANopen Slave | Modbus RTU Master | RS-232 RS-485 |
| I-7241D | DeviceNet Slave | DCON Master | RS-232 RS-485 |

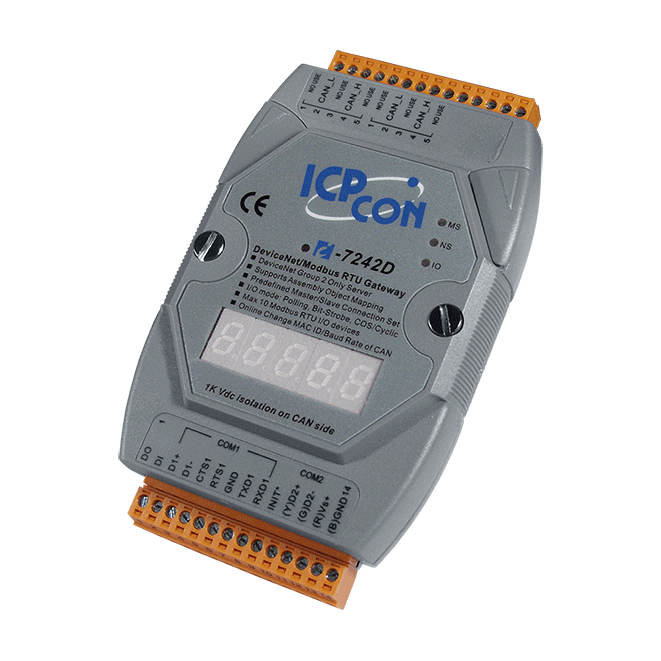

| I-7242D | DeviceNet Slave | Modbus RTU Master | RS-232 RS-485 |
| I-7243D | DeviceNet Master | Modbus TCP server | Ethernet |

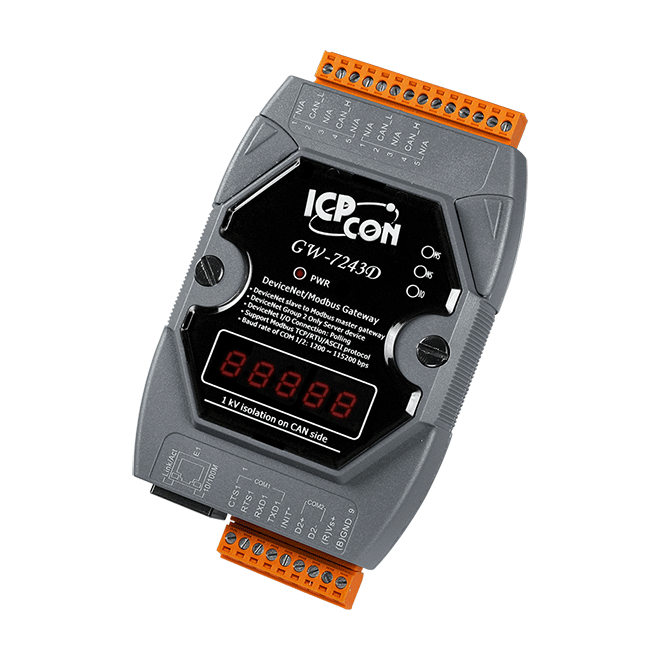

| GW-7243D | DeviceNet Slave | Modbus TCP/RTU/ASCII Master | RS-232 RS-485 Ethernet |
| GW-7552 | PROFIBUS DP-V0 Slave | Modbus RTU/ASCII Master/Slave |
RS-232 RS-422 RS-485 |
| GW-7553 | PROFIBUS DP-V0 Slave | Modbus TCP/RTU/ASCII Master/Slave | RS-232 Ethernet |
| HART-710 | HART Master | Modbus RTU/ASCII Slave | RS-232 RS-422 RS-485 |
