GW-2439M
BACnet/IP Client轉 Modbus TCP Server/RTU Slave閘道器
特色
- 通過Modbus暫存器讀/寫BACnet物件數值
- 可配置 最多10 個BACnet/IP Server端
- 同時支援Modbus TCP Server與Modbus RTU Slave。
- 支持BACnet AI、AO、AV、BI、BO、BV、MSI、MSO、MSV物件類型
- 工具軟體支持搜尋BACnet/IP Server與它的所屬物件
- 支持多達9000個BACnet物件的present_value轉換到Modbus暫存器
- 工具軟體支持配置BACnet/IP物件並自動生成Modbus轉換表
介紹
GW-2439M 是一款功能強大的網路閘道器，具備 BACnet/IP Client、Modbus TCP Server 與 Modbus RTU Slave 的三重通訊角色。

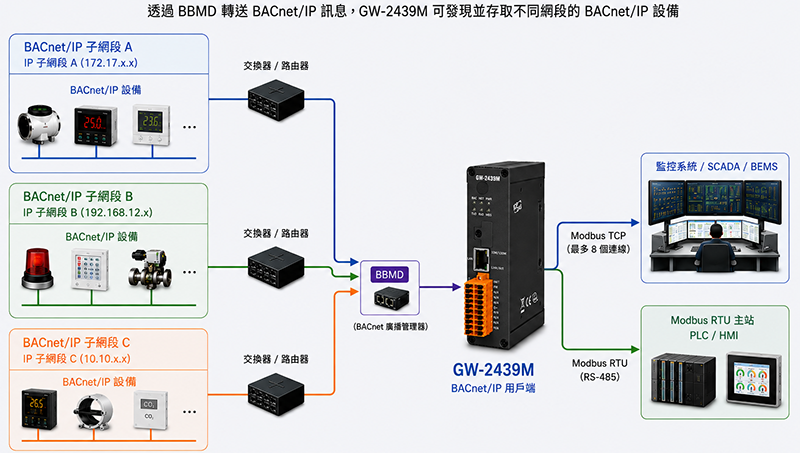

GW-2439M是作為 BACnet 系統與 Modbus 系統之間的橋梁，允許上位機透過 Modbus TCP Client或Modbus RTU Master 的方式，讀寫來自遠端 BACnet/IP Server 的設備資料。GW-2439M 能夠即時與多臺 BACnet/IP Server 裝置交換資料，實現系統的資料整合與集中監控。
作為一個 BACnet/IP Client，GW-2439M 能主動發起通訊請求，存取來自 BACnet Server 的各類物件資料，包括：
- 類比型物件（AI：Analog Input, AO：Analog Output, AV：Analog Value）
- 數位型物件（BI：Binary Input, BO：Binary Output, BV：Binary Value）
- 多狀態物件（MSI：Multi-state Input, MSO：Multi-state Output, MSV：Multi-state Value）
所有這些物件的 present_value 數據，都可以被對應轉換為 Modbus 暫存器，使得Modbus的上位機能透過 Modbus 協定取得 BACnet 資訊，大幅提升系統整合的彈性與效率。
GW-2439M 同時支援多達 9,000 筆 BACnet 物件對應關係，並符合多項 BACnet 互操作性構建塊（BIBBs）標準，如：
- DS-RP-A（讀取屬性）
- DS-RPM-A（批次讀取屬性）
- DS-WP-A（寫入屬性）
- DS-WPM-A（批次寫入屬性）
- DM-DDB-A（設備動態綁定）
- DM-DOB-A（物件綁定）
- DM-DCC-A（設備通訊控制）
- DM-RD-A（重新初始化）
此外，搭配專屬的 ICPDAS 工具軟體，使用者僅需簡單幾個步驟即可：
- 自動搜尋 BACnet Server 與物件
- 設定物件對應參數
- 自動生成 Modbus 對應表
- 匯入匯出設定檔，提升部署效率
這使得 GW-2439M 成為智慧建築、自動化系統、BEMS/SCADA 整合等應用場域中，理想的 BACnet 與 Modbus 系統橋接解決方案。
應用
- 樓宇自動化
- 暖通空調控制
- 燈光控制
- 訪問控制
相似產品
| LED 燈 | |
|---|---|
| 狀態 | Power (1), BACnet/IP Status (1), BACnet/IP Net(1), Modbus TCP TxD/RxD/Link (3) Ethernet LED Ethernet Status (RJ-45) (2) |
| 乙太網路 | |
|---|---|
| Ports | 1 x RJ-45, 10/100Base-TX |
| 通訊協定 | Modbus TCP Server 與 Modbus RTU Slave(最多支持2個TCP連線) |
| BACnet/IP | |
|---|---|
| 通訊協定 | BACnet/IP Client (最多支持10個BACnet/IP Servers) |
| 物件 | AI, AO, AV, BI, BO, BV, MSI, MSO, MSV(支援最多 9000 個BACnet 物件的 present value) |
| BIBBs | DS-RP-A, DS-RPM-A, DS-WP-A, DS-WPM-A, DM-DDB-A, DM-DOB-A, DM-DCC-A, DM-RD-A |
| 電源 | |
|---|---|
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 5 W @ 24 VDC |
| 機構 | |
|---|---|
| 外殼 | Metal |
| 尺寸 (mm) | 33 x 120 x 116 |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
