GTP-542M

即將推出

4G多功能控制器 (僅限亞洲)

特色

I/O 觸發簡訊/語音警報功能
Modbus RTU 觸發簡訊/語音警報功能
序列埠轉 4G 閘道器功能
遠程終端單元 (RTU) 功能
支持VoLTE

介紹

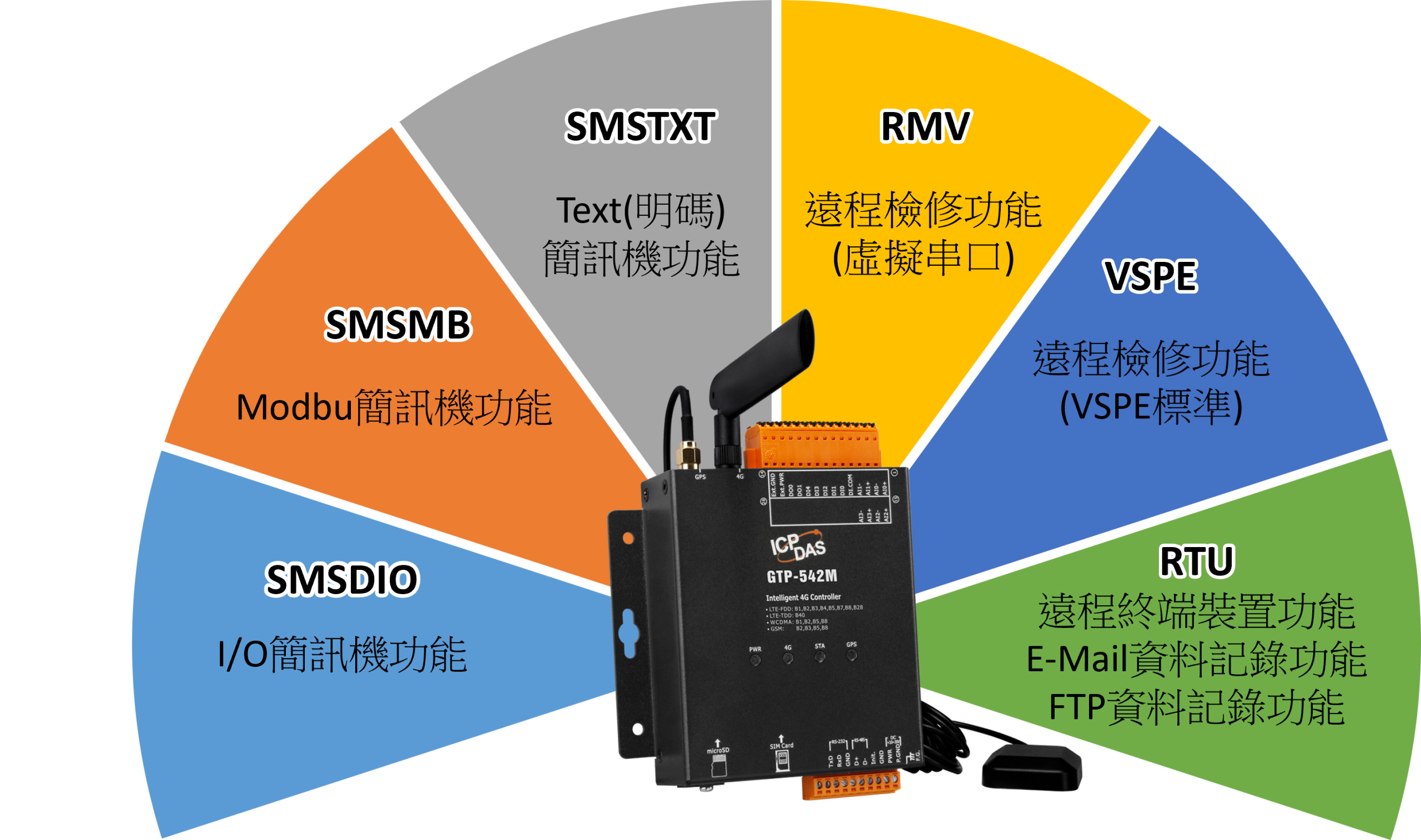

GTP-542M 是由 ICP DAS 專為物聯網應用開發的智能 4G 多功能控制器。其功能包括簡訊/語音警報、閘道器和遠程終端單元（RTU）。用戶可以根據應用需求通過 SD 卡切換不同類型的韌體。ICP DAS 也提供相關軟體解決方案，如 SMSDBS、VxServer 和 RTU Center，幫助用戶快速建立應用平台並降低開發成本。

※ 僅能選擇一種功能並根據韌體切換

應用

Modbus 簡訊機功能(SMSMB 韌體)

支援 Modbus Slave 通訊，用以觸發簡訊、語音告警或內建 DO 可自定義 127 組警報, 每組可依 On/Off 設定 2 種簡訊內容與語音可自定義 16 組電話簿，每組可以設定 16 筆電話號碼每組警報可以指定 1 組以上的電話簿簡訊內容最多為 70 個 Unicode 字元可透過 Modbus RTU 命令動態指定簡訊內容，以及電話號碼

IO 簡訊機功能(SMSDIO 韌體)

透過內建的 AI/DI 的 9 個觸發條件，用以觸發簡訊與語音告警 DO 每個觸發條件可以設定 10 筆電話號碼 AI 觸發條件可以設定範圍偵測 DI 觸發條件可以設定常閉 (Normal Close), 常開 (Normal Open) 以及計數器 (Counter) 可定時回報 AI, DI, DO, 計數量 (Counter) 簡訊內容最多為 70 個 Unicode 字元, 或是 160 個 ASCII 字元可由手機發送簡訊，詢問 I/O 狀態或設定 DO

TEXT(明碼)簡訊機功能(SMSTXT 韌體)

支援 ASCII 命令通訊，用以觸發簡訊告警可自定義 127 組警報, 每組可設定 2 種簡訊內容與語音可自定義 16 組電話簿，每組可以設定 16 筆電話號碼每組警報可以指定 1 組以上的電話簿簡訊內容最多為 70 個 Unicode 字元, 或是 140 個 ASCII 字元可透過 ASCII 命令動態指定簡訊內容，以及電話號碼

遠程終端裝置功能(RTU 韌體)

支援 Modbus RTU master 通訊，最多可以連接 3 台 Modbus 設備
對每台 Modbus 設備最多可以詢問 32x DI, 32x DO, 16x AI, 16x AO 的狀態
提供RTU, E-Mail, FTP共3 種工作模式, 擇一使用

RTU 模式
-定時將 Modbus 設備及內建的 I/O, GPS 的資料回傳到 PC 端的 M2M RTU Center
-M2M RTU Center 收集到的資料存到 MS SQL, MySQL, MarialDB 資料庫
-PC 端的軟體可以透過 M2M RTU Center 控制 GTP-541M 內建的 DO
E-Mail, FTP 模式
-定時記錄Modbus設備及內建的I/O, GPS資料
-記錄檔以 E-Mail 附檔或是 FTP 傳回

GTP-541M_RTU-1

GTP-541M_RTU-2

GTP-541M_RTU-3

遠端檢修功能(RMV, VSPE 韌體)

RMV 韌體將 GTP-541M 的 RS-232/485 對應成 PC 端的虛擬 COM port 可以在實體 COM port 和虛擬 COM port 之間進行雙向透明傳輸 PC 需提供固定 IP PC 需安裝 VxServer 及 VxComm 軟體 VxServer 及 VxComm 軟體支援 PC Windows XP/7/10, 32-bit, 64-bit 作業系統

VSPE 韌體將 GTP-541M 的 RS-232/485 對應成 PC 端的虛擬 COM port 可以在實體 COM port 和虛擬 COM port 之間進行雙向透明傳輸 PC 需提供固定 IP 支援 Windows 及 Linux 作業系統支援 2 顆 GTP-541M 的 COM Port 成對傳輸 (Pair Connection)

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 GTP-542M CR	說明4G多功能控制器,(RoHS)(僅限亞洲)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

軟體
功能	SMS, Gateway, RTU

主要單元
儲存	microSDHC 32GB
實時時鐘	Yes

LED 燈
狀態	1 x PWR 1 x 4G 1 x STA 1 x GPS

2G 系統
頻段	B2, B3, B5, B8

3G 系統
頻段	B1, B2, B5, B8

4G 系統
頻段	FDD: B1, B2, B3, B4, B5, B7, B8, B28 TDD: B40

GPS/GNSS
頻率	GPS: 1574.39~1576.44 MHz GLONASS: 1597.50~1605.80 MHz BD: 1559.05~1563.14 Hz GALILEO: 1574.39~1576.44 MHz
定位精度	Open Sky: 2.5m CEP
通訊協定	Data Format: NMEA 0183

類比輸入
通道數	4 Channels
類型	Voltage
範圍	-10~+10 V
解析度	16-bit

數位輸入
類型	Wet Contact
Sink/Source (NPN/PNP)	Sink/Source, Isolated channel with common power or ground
ON 電壓準位	+5~+24 V
OFF 電壓準位	+1 V

數位輸出
負載電壓	+24 V DC
負載電流	100 mA

COM Ports
Ports	1 x RS-232/RS-485, Non-isolated
Baud Rate	9600, 19200, 38400, 57600, 115200 bps

電源
功耗	4.8W ( 200 mA @ 24 V DC)

機構
外殼	Metal
尺寸 (mm)	113 x 125 x 34 (W x L x H)
安裝	DIN-Rail/Screw

環境
工作溫度	-25~+75 °C
儲存溫度	-40~+80 °C
濕度	5~95% RH, Non-condensing
