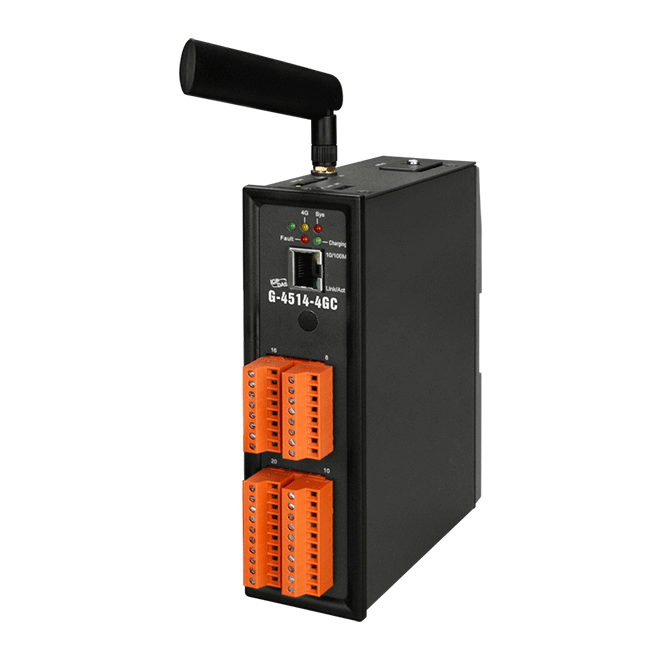

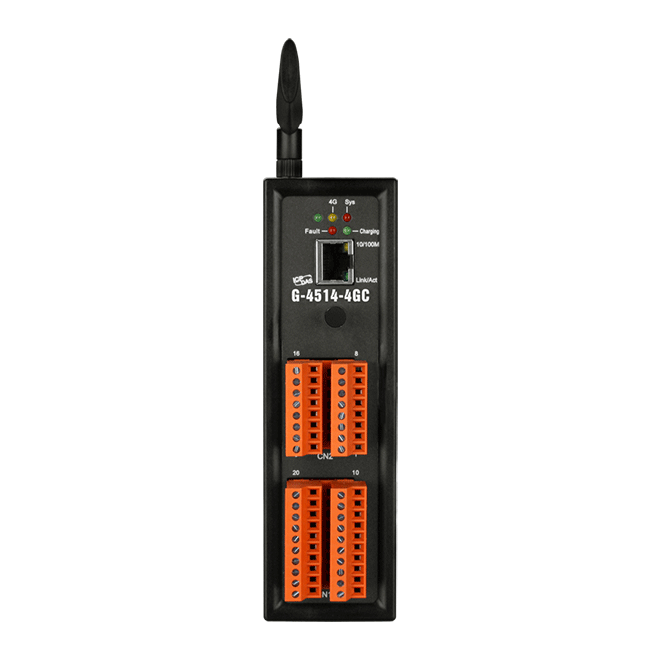

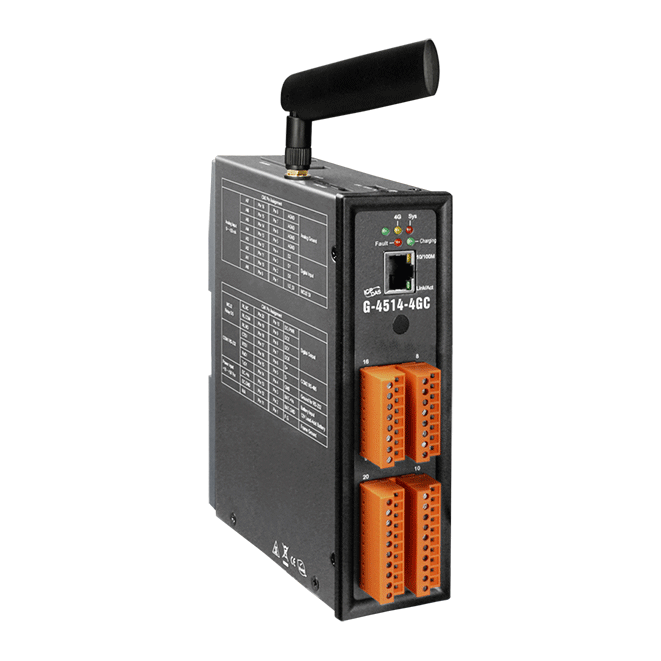

太陽能充電的 4G 省電型 PAC,中國頻段 (僅限亞洲)
特色
- 嵌入式MiniOS7，防病毒
- 支援GSM，WCDMA，4G LTE
- 鉛酸電池太陽能充電器
- 10/100 Base-TX 相容乙太網控制器
- COM 連接埠： COM1 （5 線 RS232）， COM2 （RS-485）
- I/O：3 個 DI、3 個 DO、8 個 AI、1 個繼電器 DO
- 支援SD卡。
- 內置RTC，NVRAM，EEPROM
- 128 * 64點LCM顯示（可選）
- GPS ：32個通道，帶全視角跟蹤（可選）
- 支持通過4G LTE進行TCP，UDP用戶端連接
- 惡劣環境下的高可靠性
- 導軌安裝式
介紹
G-4514 系列是 M2M（機器對機器）節能 PAC，帶有蜂窩收發器和太陽能充電器。可用於水文監測或泥石流監測系統。通過可選的GPS型號，G-4514還可以成為車輛管理或海事系統的GPS跟蹤系統。G-4514-4G系列的特點：太陽能充電器，4G模組，乙太網介面，可選GPS模組，3個數字輸入，3個數字輸出，8個模擬輸入，1個繼電器輸出。
應用
-
水文/風力監視應用
-
車載監控系統
相似產品
| CPU 模組 | |
|---|---|
| CPU | 80 MHz internal microprocessor |
| EEPROM | 16 KB, retention > 40 years. 1,000,000 erase/write cycles |
| Flash | 512KB |
| NVRAM | 31 bytes, battery backup, data valid up to 10 years |
| SRAM | 512KB |
| 實時時鐘 | Provide seconds, minutes, hours, day of week/month, month and year |
| 看門狗計時器 | Yes |
| 鎳氫電池充電器 | |
|---|---|
| 電池電壓 | 12V Lead-Acid Battery |
| 充電電壓 | Voltage of Power Input must be over +16V |
| 低電壓保護 | Low Voltage disconnect = 11.1V / Low Voltage reconnect = 12.6V |
| LED 燈 | |
|---|---|
| 狀態 | 1 x System 1 x 3G 1 x Charging / Fault |
| 2G 系統 | |
|---|---|
| 資料傳輸率 | GPRS Downlink transfer: Max. 85.6 kbps; Uplink transfer: Max. 42.8kbps |
| 頻段 | 900/1800 MHz |
| 編碼方案 | CS 1, CS 2,CS 3,CS 4 |
| GPRS Multi-slot | GPRS class 10/8; GPRS station class B |
| 功率等級 | Class 4 (2 W @ 850/900 MHz) Class 1 (1 W @ 1800/1900 MHz) |
| SMS 格式 | Sending: UCS2/7bits Receiving: UCS2/7bits |
| 3G 系統 | |
|---|---|
| 資料傳輸率 | DC-HSPA+ Downlink transfer: Max. 42 Mbps; Uplink transfer: Max. 5.76Mbps TD-SCDMA Download: Max. 4.2 Mbps; Upload: Max 2.2Mbps CDMA2000 EVDO Download: Max. 14.7 Mbps; Upload: Max 5.4Mbps |
| 頻段 | WCDMA 900/2100 MHz TD-SCDMA 1900/2100 CDMA2000 (BC0) 800 |
| 功率等級 | Class 3 (24dBm+1/-3dB) for WCDMA |
| SMS 模式 | MT, MO, CB, Text and PDU mode |
| 4G 系統 | |
|---|---|
| 資料傳輸率 | LTE Downlink transfer: Max. 100 Mbps; Uplink transfer: Max. 50 Mbps |
| 頻段 | FDD LTE: B1/B3/B8 TDD LTE: B38/B39/B40/B41 |
| 類比輸入 | |
|---|---|
| 通道數 | 8 |
| 類型 | Current |
| 範圍 | 0 ~ 20 mA |
| 解析度 | 12 - bit |
| 精度 | +/- 2 LSB (+/- 0.0097 mA) |
| 採樣率 | 1 KHz max. (Read one channel). |
| 隔離 | 2500Vrms 3000Dc to DC |
| 數位輸入 | |
|---|---|
| 通道數 | 3 |
| 類型 | Dry Contact |
| ON 電壓準位 | Close to GND |
| OFF 電壓準位 | Open |
| 隔離 | Non-isolated |
| 數位輸出 | |
|---|---|
| 通道數 | 3 |
| 類型 | Open Collector |
| Sink/Source (NPN/PNP) | Sink (NPN) |
| 負載電壓 | +30 VDC max. |
| 負載電流 | 100 mA max. |
| 隔離 | Non-isolated |
| 繼電器輸出 | |
|---|---|
| 通道數 | 1 |
| 觸點規格 | Form C: 2A @ 30 VDC 0.25 A @ 250 VAC |
| 機械耐久性 | typ. 10^8 operations |
| 乙太網路 | |
|---|---|
| Ports | 1 x RJ-45, 10/100Base-T(X) |
| COM Ports | |
|---|---|
| Ports | 1 x RS-232 1 x RS-485 |
| 電源 | |
|---|---|
| 功耗 | Deep Sleep: < 10 mA @ 12VDC; Deep Sleep(With LCD): < 11 mA @ 12VDC; Sleep: < 15 mA@12VDC; Idle: 90 mA @ 24 VDC; Data Link: 150 ~ 400 mA (peak) @ 24 VDC |
| 機構 | |
|---|---|
| 外殼 | Metal |
| 尺寸 (mm) | 47 x 142 x 168 (W x L x H) |
| 安裝 | DIN-Rall and Wall mount |
| 環境 | |
|---|---|
| 工作溫度 | -20 ~ +70 °C |
| 儲存溫度 | -40 ~ +80 °C |
| 濕度 | 5~90% RH, non-condensing |
