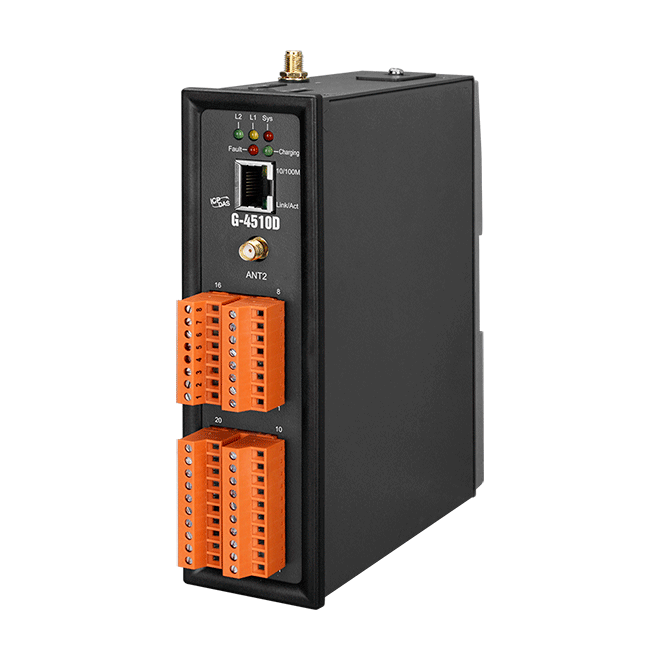

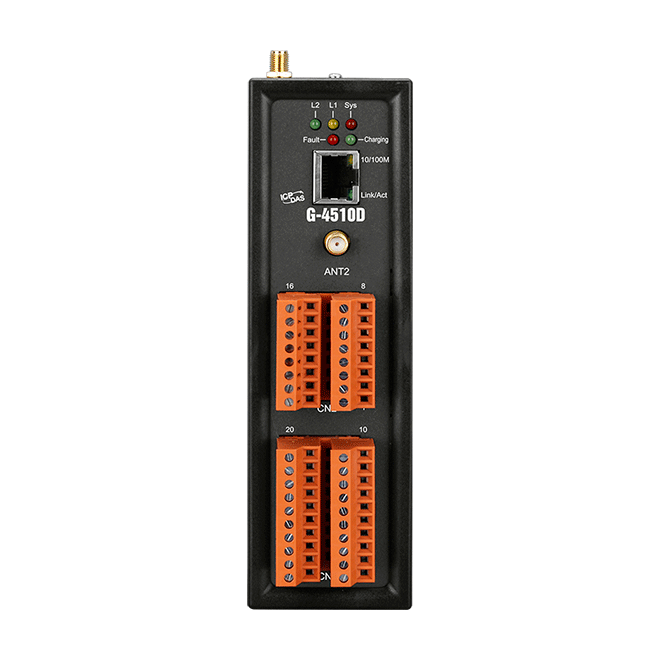

G-4510D
太陽能充電俱有 LCD 螢幕的省電型 PAC,可選配 GPS及通訊模組
特色
- 嵌入式MiniOS7, anti-virus

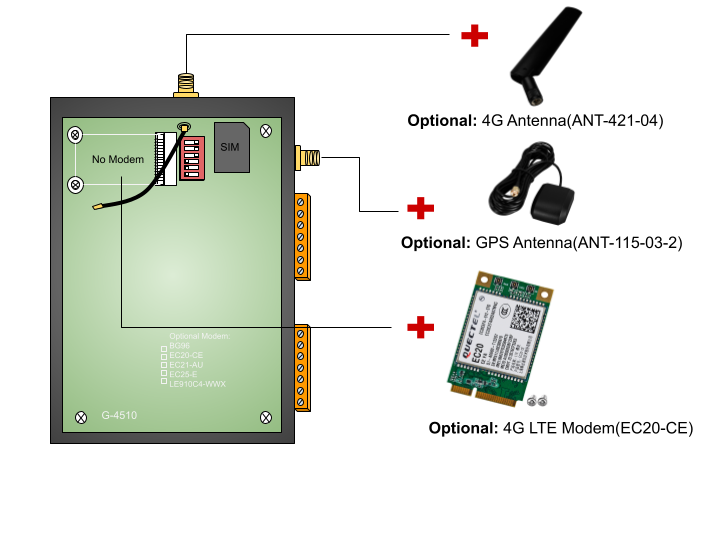

- 可選購通訊模組
- 具太陽能 / 鉛酸電池充電器
- 10/100 Base-TX compatible乙太網路控制器
- COM port: COM1 (5-wire RS232), COM2 (RS-485)
- I/O: 3 DI, 3 DO, 8 AI, 1 relay DO
- 支援SD Card
- 內建RTC, NVRAM, EEPROM
- 128*64 dots LCM顯示屏(選購)
- GPS : 32 channels with All-In-View tracking (選購)
介紹
G-4510是省電型PAC，其內建太陽能/鉛酸電池之充電器。G-4510極適合用於水文監控、土石流監控領域，或是不便取得電源，需要使用太陽能的應用。搭配其選購的4G/NB通訊模組，即可實現無線傳輸資料等功能，若配合其GPS功能(選購)，更可以應用於車載，河川船泊監控之領域。G-4510系列帶有：太陽能電池充電器、Ethernet介面、GPS模組(選購)、4G/NB通訊模組(選購)、3DI、3DO、8AI、1Relay DO。
應用
-

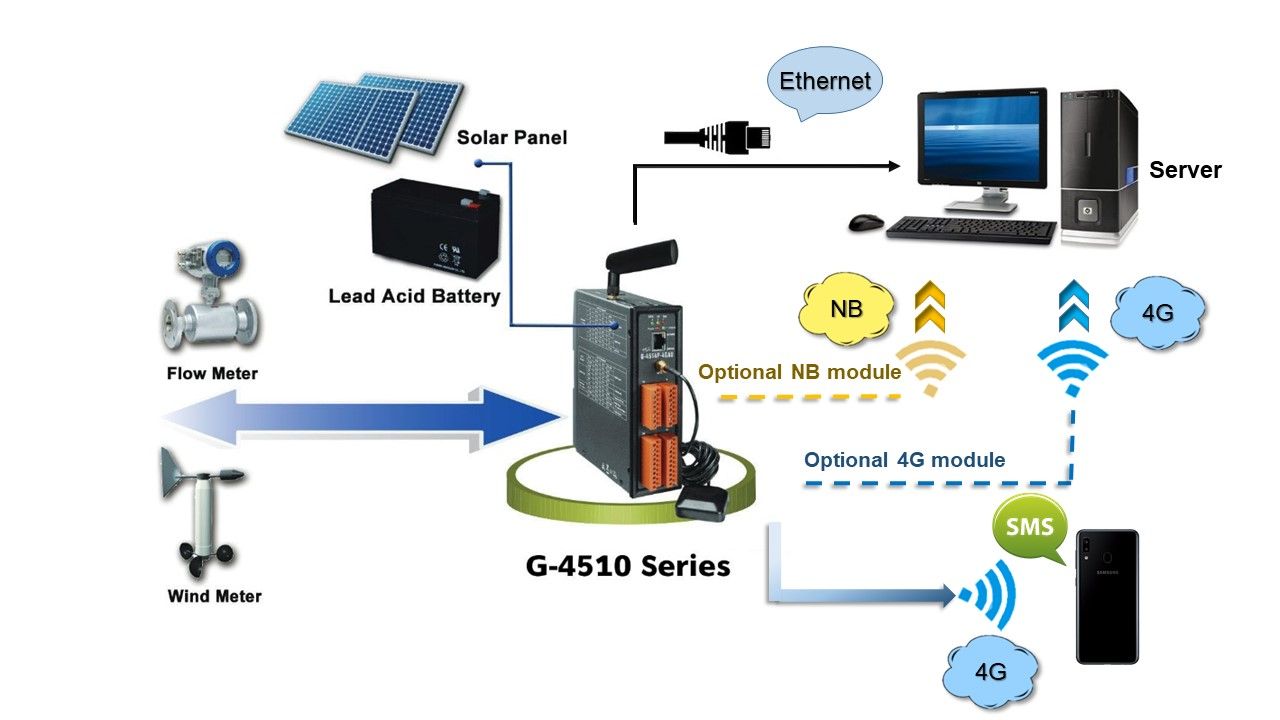

水文/風場監測應用
-

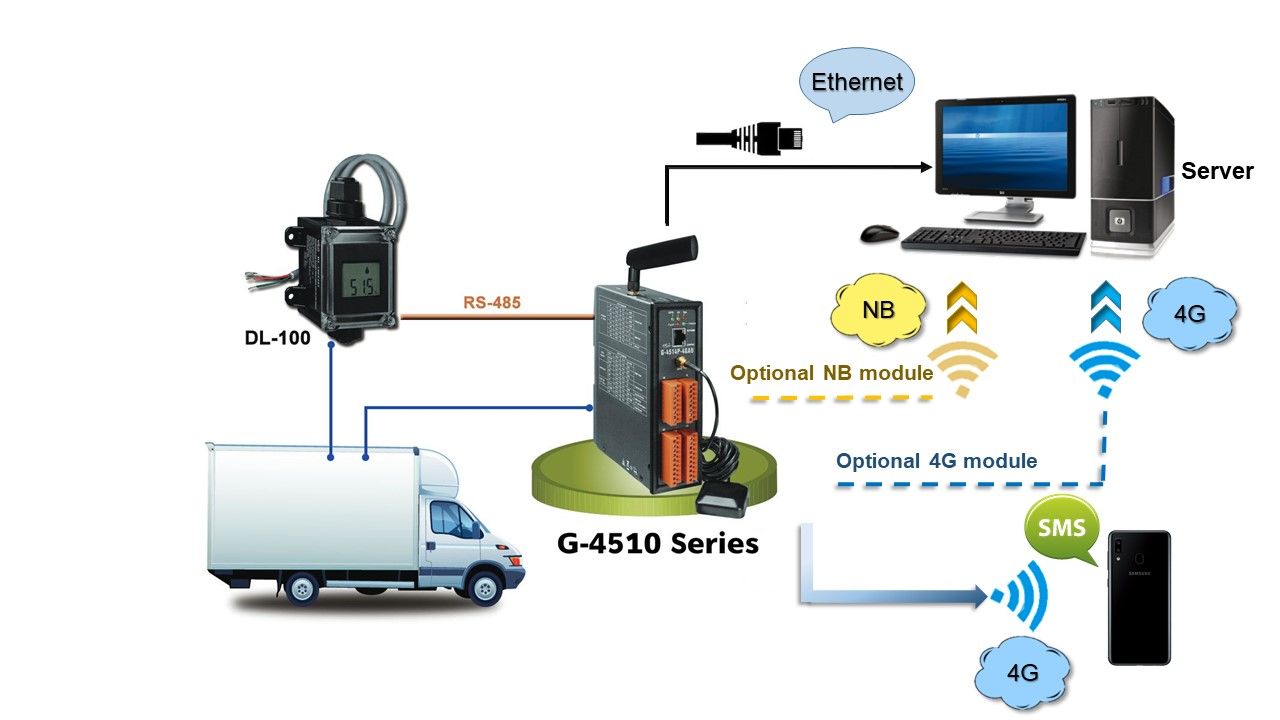

車輛監測/追蹤系統
相似產品
| CPU 模組 | |
|---|---|
| CPU | 80 MHz internal microprocessor |
| EEPROM | 16 KB, retention > 40 years. 1,000,000 erase/write cycles |
| Flash | 512KB |
| NVRAM | 31 bytes, battery backup, data valid up to 10 years |
| SRAM | 512KB |
| 實時時鐘 | Provide seconds, minutes, hours, day of week/month, month and year |
| 看門狗計時器 | Yes |
| 鎳氫電池充電器 | |
|---|---|
| 電池電壓 | 12V Lead-Acid Battery |
| 充電電壓 | Voltage of Power Input must be over +16V |
| 低電壓保護 | Low Voltage disconnect = 11.1V / Low Voltage reconnect = 12.6V |
| LED 燈 | |
|---|---|
| 狀態 | 1 x System 1 x GPS 1 x 3G 1 x Charging / Fault |
| 類比輸入 | |
|---|---|
| 通道數 | 8 |
| 類型 | Current |
| 範圍 | 0 ~ 20 mA |
| 解析度 | 12 - bit |
| 精度 | +/- 2 LSB (+/- 0.0097 mA) |
| 採樣率 | 1 KHz max. (Read one channel). |
| 隔離 | 2500Vrms 3000Dc to DC |
| 數位輸入 | |
|---|---|
| 通道數 | 3 |
| 類型 | Dry Contact |
| ON 電壓準位 | Close to GND |
| OFF 電壓準位 | Open |
| 隔離 | Non-isolated |
| 數位輸出 | |
|---|---|
| 通道數 | 3 |
| 類型 | Open Collector |
| Sink/Source (NPN/PNP) | Sink(NPN) |
| 負載電壓 | +30 VDC max. |
| 負載電流 | 100 mA max. |
| 隔離 | Non-isolated |
| 繼電器輸出 | |
|---|---|
| 通道數 | 1 |
| 觸點規格 | Form C: 2A @ 30 VDC 0.25 A @ 250 VAC |
| 機械耐久性 | typ. 10^8 operations |
| 乙太網路 | |
|---|---|
| Ports | 1 x RJ-45, 10/100Base-T(X) |
| COM Ports | |
|---|---|
| Ports | 1 x RS-232 1 x RS-485 |
| 電源 | |
|---|---|
| 功耗 | Deep Sleep: < 10 mA @ 12VDC; Deep Sleep(With LCD): < 11 mA @ 12VDC; Sleep: < 15 mA@12VDC; Idle: 90 mA @ 24 VDC; Data Link: 150 ~ 400 mA (peak) @ 24 VDC |
| 機構 | |
|---|---|
| 外殼 | Metal |
| 尺寸 (mm) | 47 x 142 x 168 (W x L x H) |
| 安裝 | DIN-Rall and Wall mount |
| 環境 | |
|---|---|
| 工作溫度 | -20 ~ +70 °C |
| 儲存溫度 | -40 ~ +80 °C |
| 濕度 | 5~90% RH, non-condensing |
