ISA Bus, 3 軸編碼器介面卡
特色
- 接收來自漸增或 90 度相位差編碼器的輸入
- 三個獨立的軸
- 最大 90 度相位差輸入頻率 : 1 MHz
- 每一編碼循環的計算 : X1, X2, X4 (可於軟體中調整 )
- 編碼輸入模式 : Quadrature、Up/Down、Pulse/Direction
介紹

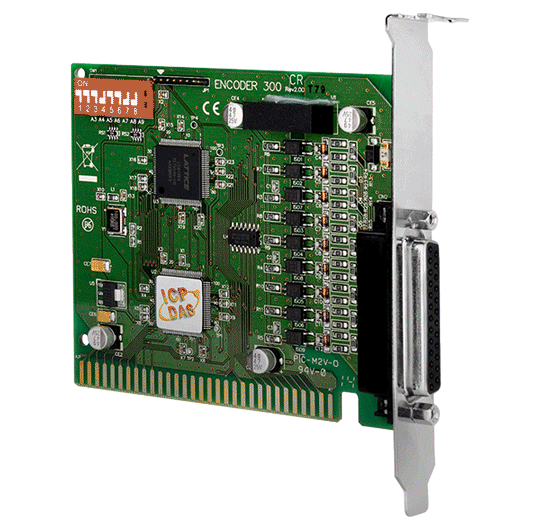

ENCODER300 為 ISA 匯流排相容的三軸 90 度相位差編碼器介面卡。對每一個編碼器來說，0 度相位 (EA)、90 度相位 (EB) 和 索引 (EZ) 輸入是由外在提供的。此輸入接點有兩種模式 : 單一接點傳輸訊號模式 [single ended (A,B,C)] 與 差動型訊號傳輸模式 [differential (A+, A-, B+, B-, C+,C-)]。若有需要，也須提供電源與接地給編碼器使用。輸入部分由一個四階段數位濾波器來管制。90 度相位差解碼模式中的最大輸入率為 1 MHz 及 16-bit 計數限制。此計數可用於 90 度相位差 (A/B 相) 編碼器、脈波/方向 (Pulse/Direction) 輸入計數 或是當做一個脈波輸入 (Up/ Down) 計數器。
應用
- 半導體製造業
- 元件檢測
- 製造業品質管控
- 食品和飲料檢測
- 顯微鏡和醫學影像
- 生物辨識技術應用
- X-Y-Z 機台
- 定距壓印機
- 輸送機
- 繞線機
- 裝、卸貨
應用系統架構
