ECAT-2517

8端的EtherCAT連接點模組

特色

點與點之間的通訊距離最大為100 m (100BASE-TX)
支援菊花鏈形(Daisy Chain)及星形連接
EtherCAT Conformance Test Tool驗證
每個通道4 KV Contact ESD保護

介紹

ECAT-2517是1對7端的EtherCAT連接點，能夠使設備經由菊花鏈形(Daisy Chain)及分支連接讓現場安裝及配線更加靈活且容易管理和維護。

應用

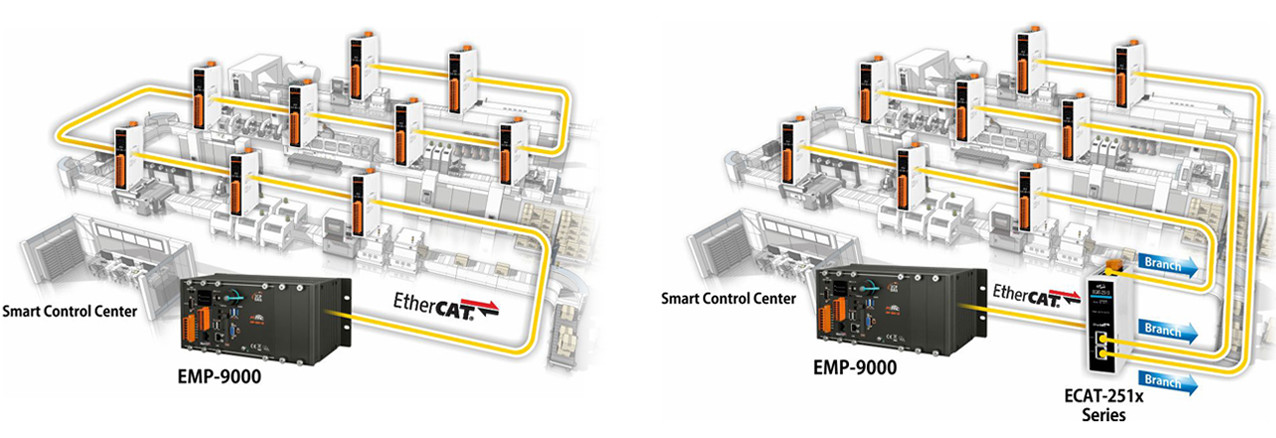

益處1: 將菊花鏈形(Daisy Chain)轉換為分支拓撲

EtherCAT連接點可以將單一菊花鏈形(Daisy Chain)轉換為分支拓撲，使配線比菊花鏈形(Daisy Chain)更容易。

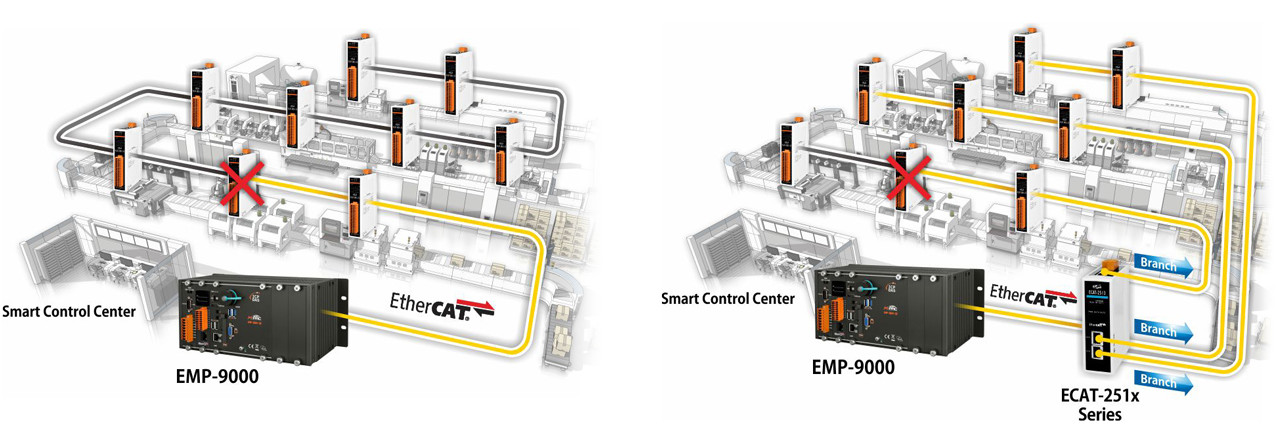

益處2: 提高除錯效率

對於菊花鏈形 (Daisy Chain)拓撲，當其中一個連接點的設備斷線或故障不能運作時，同一網絡中的所有設備將無法與主控制器進行通訊。

使用EtherCAT連接點，所有從設備連接的點都可以作為單獨的部分進行接線，如果一台設備發生故障，則僅同一網絡中的設備將受到影響，有了EtherCAT連接模組的幫助，其他的設備仍然可以與主控制器通訊，除錯可以各別完成，因而提高除錯效率。
