ECAT-2511-B
EtherCAT 單模光纖轉換器
特色
- 強大的 MCU 處理高效的網絡流量
- 站間距離可達 25 公里 (100BASE-FX)
- 光纖基礎設施成本節省 50%
- EtherCAT 一致性測試工具已驗證
- 每個端口的 ESD 保護 4 KV 觸點
介紹
ECAT-2511-A 和 ECAT-2511-B 是 EtherCAT 到單模光纖轉換器。 它們的設計不僅用於將 EtherCAT 信號轉換為光纜上的光信號、重塑 EtherCAT 信號以補償失真，還用於隔離由於導線短路或乾擾導致的總線錯誤。 憑藉光纖的優勢，ECAT-2511-A 和 ECAT-2511-B 通過光纖傳輸實現安全的數據傳輸，並幫助 EtherCAT 網絡防止 EMS/RFI 干擾產生的噪聲。 為光纖基礎設施節省 50% 的成本：使用一對 ECAT-2511 系列產品（ECAT-2511-A 和 ECAT-2511-B），您可以將現有昂貴的光纖電纜的利用率提高一倍，並節省 50% 新安裝的光纖應用的成本。
應用
-

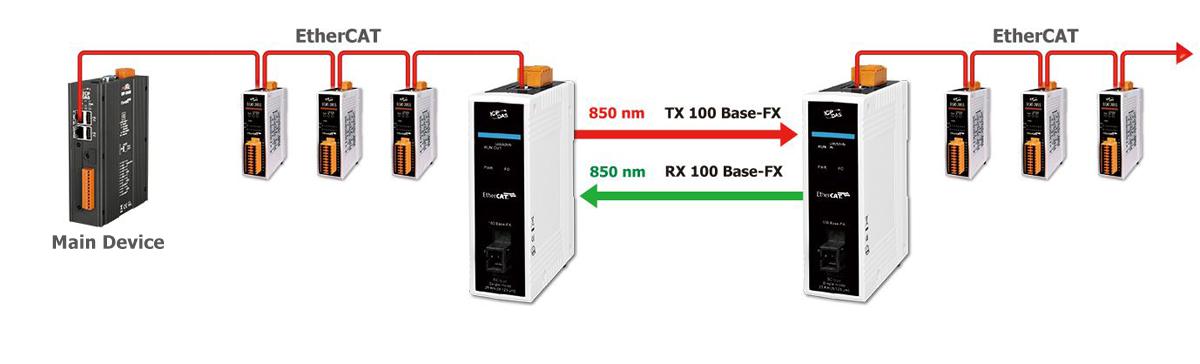

一般型, 雙線式
-

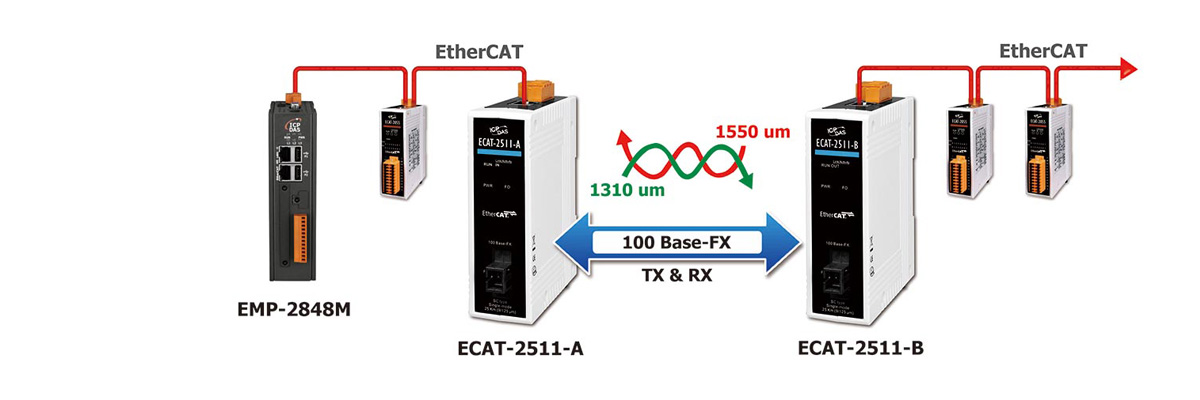

ICP DAS, 單線式
重要提示：您必須同時購買 ECAT-2511-A 和 ECAT-2511-B，因為這些產品成對使用。
_app_2.jpg)
相似產品
| 乙太網路 | |
|---|---|
| Ports | 1 x RJ-45 Distance between Stations: Max. 100 m (100BASE-TX) Data Transfer Medium: Ethernet/EtherCAT Cable (Min. CAT 5e) |
| 光纖 | |
|---|---|
| Ports | Single-Mode; SC connector x 1 |
| 波長 | TX: 1550, RX: 1310 nm |
| 站與站間距離 | 25 km (9/125 μm recommended) |
| EtherCAT | |
|---|---|
| Ports | 1 x RJ-45, 1 x Fiber head |
| Node 數 | 1 |
| 分佈式時鐘 | Max. 100 m (100Base-TX) |
| 電源 | |
|---|---|
| 反極性保護 | Yes |
| 輸入範圍 | +12 VDC ~ +48 VDC |
| 功耗 | 0.1 A @ 24 VDC |
| 機構 | |
|---|---|
| 外殼 | Plastic |
| 尺寸 (mm) | 33 x 127 x 100 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
