EC4-TC8
EtherCAT 薄型 I/O 模組具有 8 通道高速熱電偶 (Thermocouple) 輸入
特色
- On the fly processing: EtherCAT
- 可拆卸接線端子連接器
- 內置 8 通道熱電偶輸入
- 每通道 100 Hz 高速採樣率
- 斷線檢知
- 通道可個別獨立設置
介紹
EC4-TC8 是一款工業 I/O 模組，內置 8 個熱電偶(Thermocouple)輸入，基於纖薄型設計，且每個通道都提供 100 Hz 的高速測量與斷線檢知功能。模組支援多種熱電偶輸入類型，包括Type J, K, T, E, R, S, B, N, C, L, M 和 LDIN43710，且每個通道都具有 自動冷點補償 (cold-junction compensation) 功能。它採用 EtherCAT 協議，為系統提供更高的可擴展性和更少的電纜。EC4-TC8 通過了一致性測試和驗證，可以透過相容的 EtherCAT 主設備輕鬆操作，方便各種應用的實施。

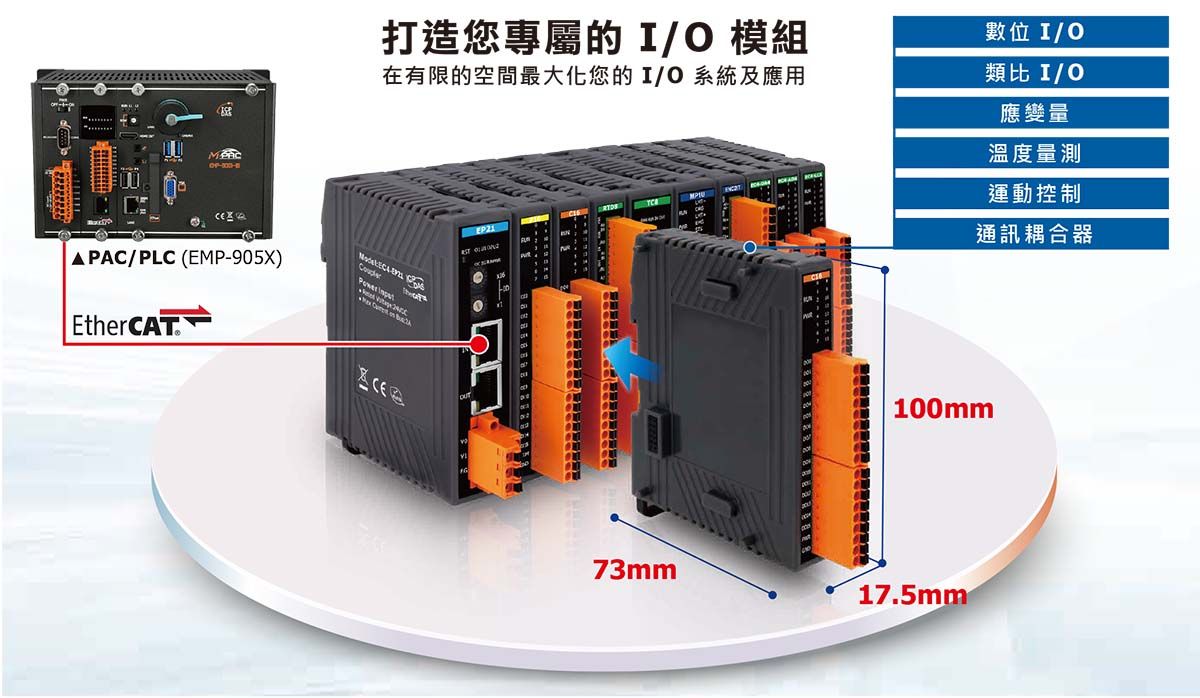

應用
相似產品
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: 1 KV Class B; Power: 1 KV Class B |
| ESD (IEC 61000-4-2) | ±4 kV Contact for Each Terminal |
| 類比輸入 | |
|---|---|
| 通道數 | 8 |
| 類型 | Thermocouple (J, K, T, E, R, S, B, N, C, L, M, LDIN43710) |
| 解析度 | 16-bit |
| 精度 | ±0.1 % of FSR ( 25℃ ) |
| 採樣率 | Fast Mode：100 Hz ( Per channel ) Normal Mode：1.5Hz ( per channel ) |
| 過電壓保護 | 30 VDC |
| 個別通道設定 | Yes |
| 斷線檢知 | Yes |
| EtherCAT | |
|---|---|
| Ports | EtherCAT |
| 週期時間 | 100 us |
| 分佈式時鐘 | Yes |
| 電源 | |
|---|---|
| 輸入範圍 | +24 VDC |
| 功耗 | 1 W (max.) |
| 機構 | |
|---|---|
| 外殼 | Plastic |
| 尺寸 (mm) | 25 x 108 x 73 (W x L x D) |
| 安裝 | DIN-Rail or Wall Mounting |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75°C |
| 儲存溫度 | -30 ~ +80°C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
