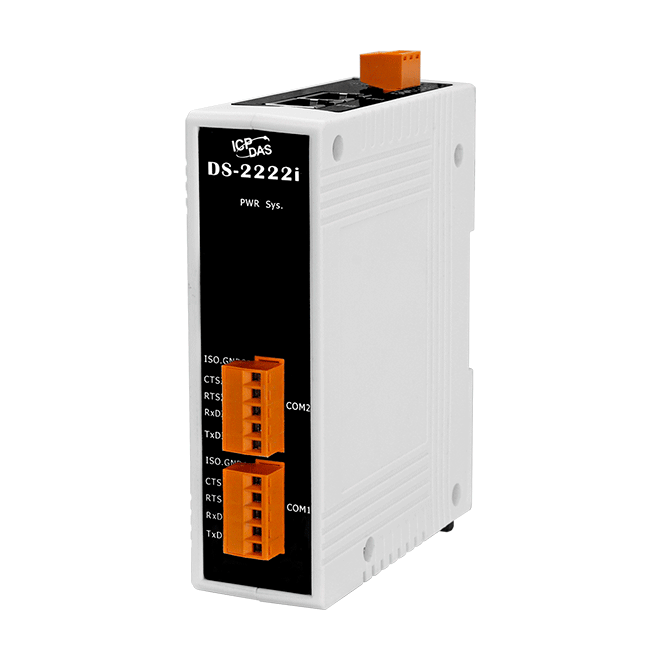

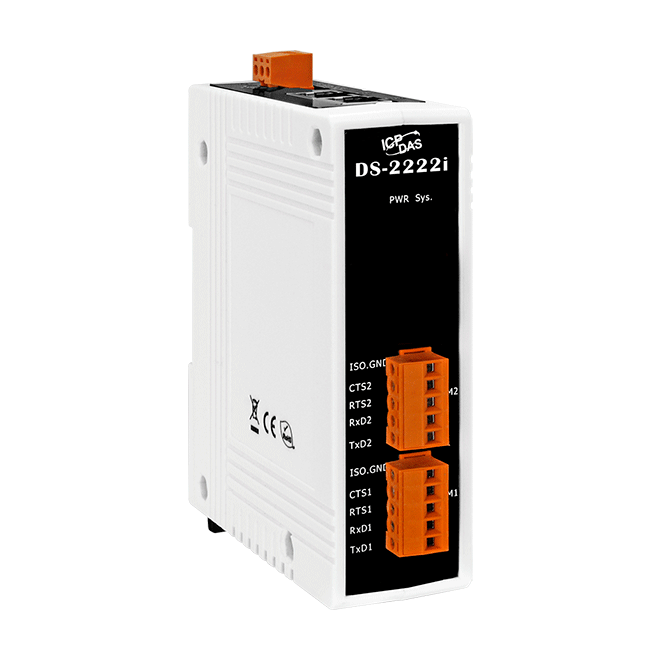

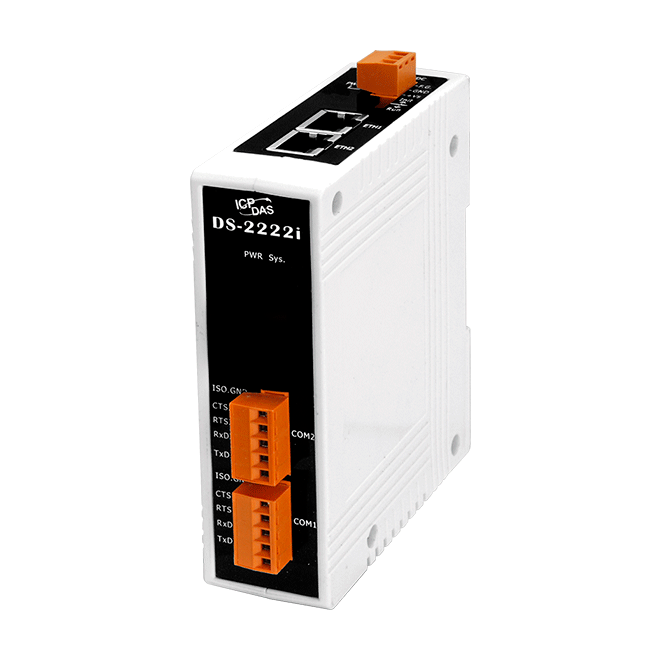

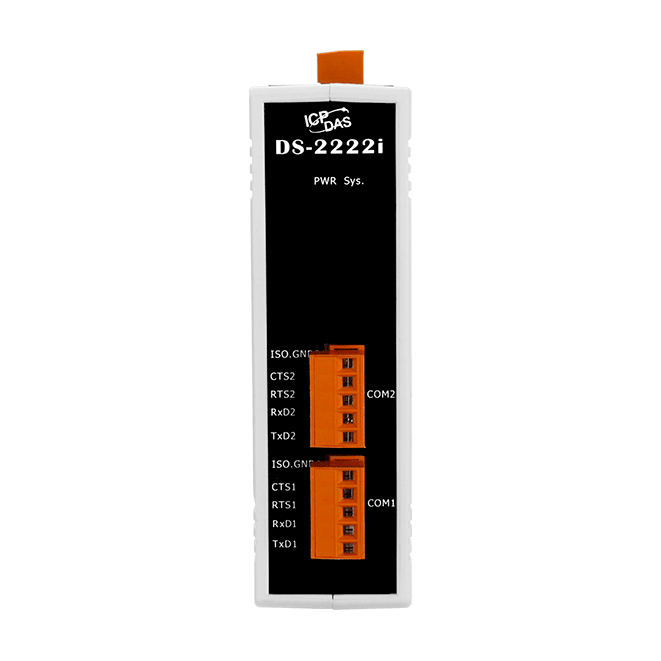

DS-2222i
介紹
DS-2200 系列模組為精簡型設備服務器,能將序列設備的通訊格式轉換為乙太網路的通訊格式,讓原來無法上網的 RS-232/422/485 設備也能夠連結至網路。透過 VxComm Utility 設定後,便可將 DS-2200 內嵌的 COM Port 模擬成電腦主機的 COM Port。用戶無需修改軟件,即可通過乙太網直接存取或監控序列設備。
VxComm Utility 支援了全球主流的作業系統,包括 32 位元與 64 位元的 Windows 7 SP1/10/2012/2016。Virtual COM 採用透明傳輸的方式,因此能完美地整合到您的系統中。 VxComm Utility 提供了簡易且方便的設定介面,讓您可以快速地配置相對應的 Virtual COM Ports 到一或多台的 DS-2200 系列模組上。另外 VxComm Utility 也有提供一個終端機程式,讓使用者做簡單的收送命令/資料或測試等。
DS-2200 系列模組可以建立 pair-connection 的應用 (serial-bridge 或 serial-tunnel)。一旦 pair-connection 設定完成後,便可透過 TCP/IP 協定在二台電腦主機、伺服器或不具有乙太網路功能的串列設備之間建立連結、傳輸資料、控制設備。
DS-2200 系列模組使用 32 位元的 MCU,能夠高效的控制網路封包的收送。內建的 web server 則提供了直覺式的網頁管理界面,使用者透過一般的網頁瀏覽器,就可以連結到 DS-2200 修改設定,包括 DHCP、Static IP、Gateway、Mask 與串列埠。
DS-2200 系列模組擁有內建的雙重看門狗機制 (Watchdog) ,能夠確保模組在惡劣環境也能持續運作。“CPU Watchdog” 在運作異常時,將自動重新啟動。 “Host Watchdog” 主要用來監控模組與主機間運作情況;若模組與主機 (PC 或 PLC) 在設定的一段時間內 (watchdog timeout) 無實質通訊或發生通訊問題時,模組也將自動重啟。另外,DS-2200 系列提供 3000 VDC 隔離保護及+/-4 kV 靜電放電保護技術的設計,能夠保護模組及設備避免受到過電壓的傷害。
DS-2200 系列模組提供真正符合 IEEE 802.3af 標準 (Class 1) 的 Power over Ethernet (PoE) 功能 ,使用標準 category 5 乙太網路電纜接受 PoE Switch ( 如:NS-205PSE) 供電。 此外,也可從 DC 端子來接受供電。 DS-2200 系列模組是專為超低功耗,降低額外電力成本來設計的,選擇這種節能設備來降低電力消耗,也是為了維護綠色環境來盡一份心力。
VxComm Utility 支援了全球主流的作業系統,包括 32 位元與 64 位元的 Windows 7 SP1/10/2012/2016。Virtual COM 採用透明傳輸的方式,因此能完美地整合到您的系統中。 VxComm Utility 提供了簡易且方便的設定介面,讓您可以快速地配置相對應的 Virtual COM Ports 到一或多台的 DS-2200 系列模組上。另外 VxComm Utility 也有提供一個終端機程式,讓使用者做簡單的收送命令/資料或測試等。
DS-2200 系列模組可以建立 pair-connection 的應用 (serial-bridge 或 serial-tunnel)。一旦 pair-connection 設定完成後,便可透過 TCP/IP 協定在二台電腦主機、伺服器或不具有乙太網路功能的串列設備之間建立連結、傳輸資料、控制設備。
DS-2200 系列模組使用 32 位元的 MCU,能夠高效的控制網路封包的收送。內建的 web server 則提供了直覺式的網頁管理界面,使用者透過一般的網頁瀏覽器,就可以連結到 DS-2200 修改設定,包括 DHCP、Static IP、Gateway、Mask 與串列埠。
DS-2200 系列模組擁有內建的雙重看門狗機制 (Watchdog) ,能夠確保模組在惡劣環境也能持續運作。“CPU Watchdog” 在運作異常時,將自動重新啟動。 “Host Watchdog” 主要用來監控模組與主機間運作情況;若模組與主機 (PC 或 PLC) 在設定的一段時間內 (watchdog timeout) 無實質通訊或發生通訊問題時,模組也將自動重啟。另外,DS-2200 系列提供 3000 VDC 隔離保護及+/-4 kV 靜電放電保護技術的設計,能夠保護模組及設備避免受到過電壓的傷害。
DS-2200 系列模組提供真正符合 IEEE 802.3af 標準 (Class 1) 的 Power over Ethernet (PoE) 功能 ,使用標準 category 5 乙太網路電纜接受 PoE Switch ( 如:NS-205PSE) 供電。 此外,也可從 DC 端子來接受供電。 DS-2200 系列模組是專為超低功耗,降低額外電力成本來設計的,選擇這種節能設備來降低電力消耗,也是為了維護綠色環境來盡一份心力。
應用
相似產品
CPU 模組 | |
---|---|
CPU | 32-bit ARM |
乙太網路 | |
---|---|
Ports | 10/100 Base-TX, 8-pin RJ-45 x 2, (Auto-negotiating, Auto-MDI/MDIX, LED indicator) PoE (IEEE 802.3af, Class 1) |
COM Ports | |
---|---|
Ports | 2 x 5-wire RS-232 (1000 VDC for Power Isolation, 3000 VDC for Signal Isolation) |
Baud Rate | 115200 bps Max. |
同位元 | None, Odd, Even, Mark, Space |
Data Bit | 5, 6, 7, 8 |
Stop Bit | 1, 2 |
電源 | |
---|---|
功耗 | 0.07 A @ 24 VDC |
PoE 供電 | IEEE 802.3af, Class 1 |
端子供電 | +12 ~ 48 VDC |
機構 | |
---|---|
外殼 | Plastic |
尺寸 (mm) | 97 mm x 33 mm x 126 mm (W x L x H) |
安裝 | DIN-Rail Mounting |
環境 | |
---|---|
工作溫度 | -25 ~ +75 °C |
儲存溫度 | -30 ~ +80 °C |
濕度 | 10 ~ 90% RH, non-condensing |
