DN-8P8C/S
介紹
DN-8P8C 外接板可用於開發功能強大且具有成本效益的模擬控制系統,並為 I-8088W、I-87088W、CAN-2088 或 I-7088 模塊提供 8 個數字輸出通道和 8 個計數器輸入通道, 允許負載電壓從 +3.5 V 增加到 +50 V,用於 8 通道 PWM(脈衝寬度調製)輸出和 8 通道高速計數器。

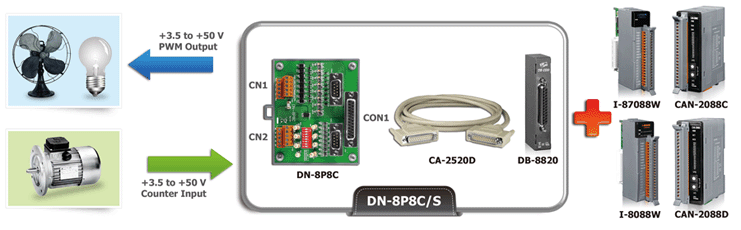

應用
相似產品
EMS 防護 | |
---|---|
ESD (IEC 61000-4-2) | ±4 kV Contact for each Terminal |
數位輸入 | |
---|---|
通道數 | 8 |
類型 | Wet Contact |
ON 電壓準位 | SW1 OFF : +12 to +50 VDC SW1 ON : +3.5 to +5 VDC |
OFF 電壓準位 | SW1 OFF : +4 VDC Max. SW1 ON : +1 VDC Max. |
反應速度 | 500 kHz |
輸入阻抗 | SW1 OFF : 3 KΩ, 1 W SW1 ON : - |
過電壓保護 | SW1 OFF : 54 VDC SW1 ON : 5 VDC |
數位輸出 | |
---|---|
通道數 | 8 |
Sink/Source (NPN/PNP) | Sink |
負載電壓 | +3.5 VDC ~ +50 VDC |
負載電流 | 200 mA/Channel |
機構 | |
---|---|
尺寸 (mm) | 103 mm x 96 mm x 30 mm (L x W x H) |
安裝 | DIN-Rail or Wall Mounting |
環境 | |
---|---|
工作溫度 | -25 to +75°C |
濕度 | 10 ~ 95% RH, Non-condens |
