DLW-2360
微型氣象站可量測氣象資訊及空氣品質, 具PoE Daisy Chain
特色
- 即時量測戶外氣象環境資訊及危害氣體偵測
- 一體式設計，可搭配直式/橫式桿體，輕鬆組裝
- 提供RS-485與Ethernet (PoE) 通訊介面
- 支援Modbus RTU/TCP, MQTT通訊協議
- 內建 PoE Daisy Chain設計，可降低佈線成本
- 可與WISE控制器整合，設定告警通知隨時掌握
介紹

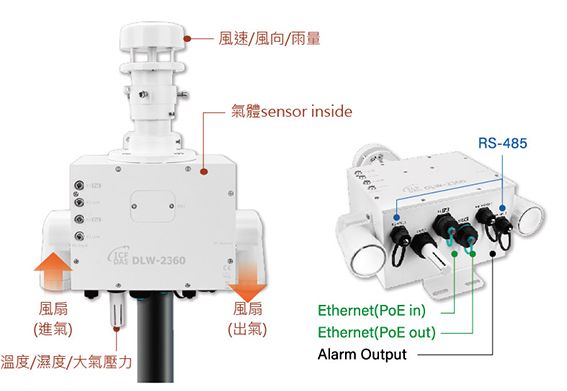

✽ 採用創新硬體設計:
► 微型自動化觀測坪:
將空氣 / 粉塵汙染物感測器集中於電路板中，主動監測各式空污數值。
► 正負壓換氣系統: 正負壓換氣系統:
主動式抽風換氣可在模組內外製造氣壓差，以產生空氣擾動來均勻混合空氣，讓數值更準確。
► 防護設計:
提供IP54/IP67防護等級、進出氣孔風扇設計，能有效抵擋強烈風雨下低角度的逆灌進水。提供 RS-485和Ethernet (支援PoE)防水保護接頭，確保設備在極端環境下的正常運作。
► 更換式濾網設計:
可更換式設計的進出氣風扇濾網，搭配45 ppi 過濾海綿，能確實阻絕大型粉塵粒子、毛絮進入內部，因而有效延長各式氣體感測器晶片的壽命。定期維修保養時，客戶只需自行更換風扇濾網，大幅降低送修之時間成本。
► PoE Daisy Chain 設計:
DLW-2000 系列模組內建 PoE 乙太網路交換器，用於建構 Daisy Chain 網路拓墣，可簡化線路配置與維護的複雜度，降低佈線成本與交換器的需求，提高網路擴充性。
應用

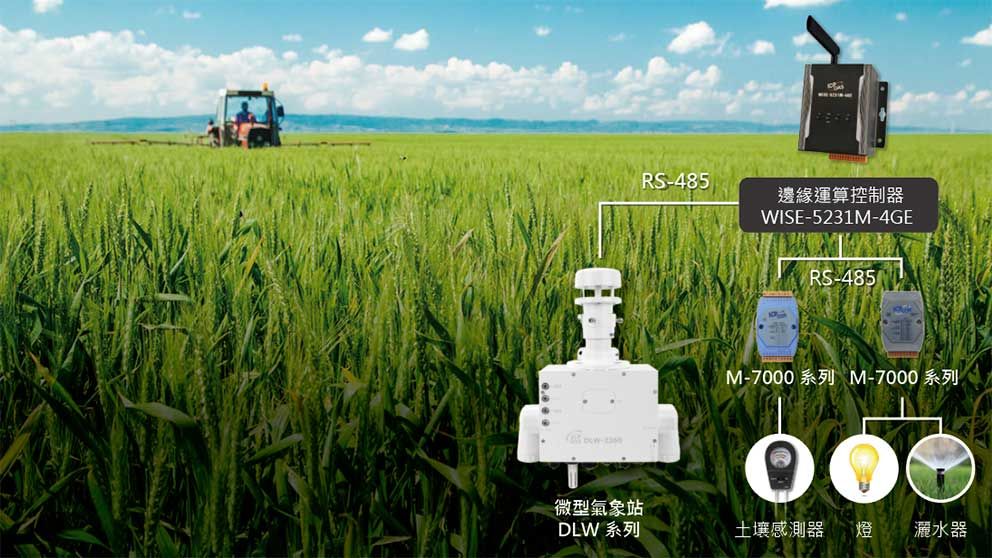

► 智慧農業/灌溉-田間空氣品質監測與環境管理
IoT 與農業的結合近年來逐漸成為顯學，DLW 系列微型氣象站能蒐集各種農業相關的環境數據，如溫度、濕度、雨量、光照度、風向、風速、各式氣體資料，搭配WISE-5231M-4GE 邊緣運算控制器與 M-7000 系列 I/O 模組，可在戶外種植區域依照環境的變化，啟動相關灑水及光照設備，以解決種植、育苗、灌溉、施肥、病蟲害等問題，並改善農作物品質。
► 礦坑、港口空氣品質和氣象資蒐集方案料
海運作為國際貿易的重要樞紐，海事、港口漸漸被納入生產力指標之一，舉例來說，國際目前推行之綠色港口評鑑，即是以港口的空氣品質作為評判的依據之一，意即各式船舶、機具、車輛使用柴油、重油時排放的廢氣皆須納入評鑑。
泓格所推出的工業級DLW 系列微型氣象站，除了可測量風速、風向、雨量、光照度數據，也能協助蒐集港務局最注重的硫化氫、氮氧化物及PM2.5的相關數據，一同改善港區空氣品質，並推動商港空污減量政策。

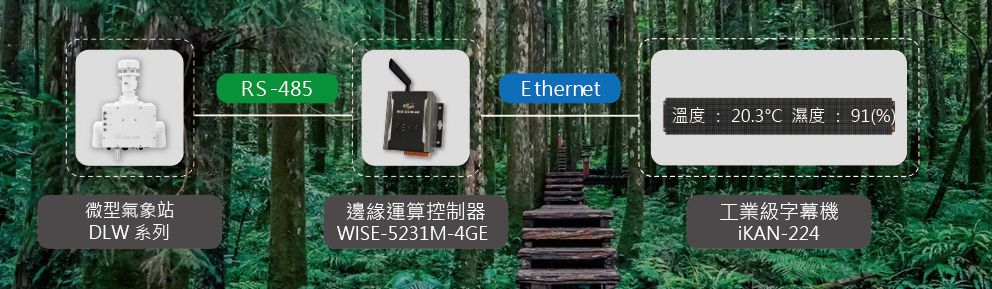

► 渡假村/遊樂區之空氣品質監測
隨著COVID-19疫情的大流行，人們對公共環境安全意識興起，遊客在走訪渡假村或遊樂園等人潮聚集的公共場所時，開始會注意相關的空氣品質資訊，泓格的 DLW 系列微型氣象站可以監測環境中的氣象資訊及空氣品質，如：溫度、濕度、一氧化碳CO、二氧化碳CO2、甲醛HCHO、負離子濃度、空氣懸浮微粒PM1/2.5/10等，並搭配泓格的 WISE-5231M-4GE 邊緣運算控制器與 iKAN 系列工業級 LED 字幕機，將數據顯示在字幕機上，方便工作人員進行控管，以確保遊客的安全。
► 礦坑空氣品質監測
在礦場作業中，空氣品質監測至關重要，由於礦場環境常伴隨著粉塵和有害氣體，對工人健康影響深遠。DLW-2000微型氣象站能有效監測各類氣體濃度，如：一氧化碳、二氧化碳、氨氣、氧氣、二氧化硫、懸浮微粒(PM1/2.5/10)等。其PoE Daisy Chain 設計提供便利的連接方式，簡化線路配置與維護，降低佈線成本與交換器的需求，同時提升網路的擴展性。使得礦產能更有效的管理空氣品質，保障工人安全。
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 有，模組，通訊 ( 可編程 ) |
| LED 燈 | |
|---|---|
| 狀態 | PWR (Green)： PoE1 / PoE2 normal operation Link (Green)： Ethernet 1/ Ethernet 2 - Linked |
| 系統 | |
|---|---|
| 告警 | 天氣監測 ( 風速、風向、溫度、濕度、大氣壓力、海平面高度 )、 懸浮微粒、氣體監測 ( 一氧化碳、二氧化碳、氨氣、氧氣、二氧化硫) |
| 實時時鐘 | 有 |
| 資料儲存 | 有 |
| 繼電器輸出 | PhotoMOS Relay, Form A x4, SPST 100 VDC @ 1 A |
| 溫度量測 | |
|---|---|
| 範圍 | -40 ~ +80℃ |
| 解析度 | 0.1℃ |
| 準確度 | ±0.5℃ |
| 濕度量測 | |
|---|---|
| 範圍 | 0 ~ 100% |
| 解析度 | 0.1% |
| 準確度 | ±5% |
| 壽命 | 10 years |
| 氧氣量測 | |
|---|---|
| 範圍 | 0 ~ 25 % (光學溶氧式) |
| 解析度 | 0.01 % |
| 精度 | ± 2 % |
| 反應時間 | ＜ 30 秒 |
| 暖機時間 | 120 秒 |
| 壽命 | 5 年 |
| 一氧化碳量測 | |
|---|---|
| 範圍 | 0 ~ 1000 ppm (電化學式) |
| 解析度 | 1 ppm |
| 精度 | ±5% |
| 反應時間 | 30 秒 |
| 暖機時間 | 60 秒 |
| 壽命 | 5 年 |
| 二氧化碳量測 | |
|---|---|
| 範圍 | 0 ~ 9999 ppm (非色散紅外線吸收式) |
| 解析度 | 1 ppm |
| 精度 | ±3% |
| 反應時間 | 120 秒 |
| 暖機時間 | 300 秒 |
| 壽命 | 15 年 |
| 氨氣 (NH3) 量測 | |
|---|---|
| 範圍 | 0 ~ 100 ppm (電化學式) |
| 解析度 | 1 ppm |
| 精度 | ± 5 % |
| 反應時間 | ＜ 40 秒 |
| 暖機時間 | 60 秒 |
| 壽命 | 2 年 |
| 二氧化硫 (SO2) 量測 | |
|---|---|
| 範圍 | 0 ~ 20 ppm |
| 解析度 | 0.1 ppm |
| 精度 | ± 5 % |
| 反應時間 | ＜ 40 秒 |
| 暖機時間 | 60 秒 |
| 壽命 | 5 年 |
| PM1/PM2.5/PM10 量測 | |
|---|---|
| 範圍 | 0 ~ 1000 μg/m3 |
| 解析度 | 1 μg/m3 |
| 精度 | ±10% |
| 反應時間 | 1 秒 |
| 暖機時間 | 20 秒 |
| 壽命 | 5 年 |
| 海平面高度 | |
|---|---|
| 範圍 | -50 ~ 9000 m |
| 解析度 | 0.1 m |
| 大氣壓力 | |
|---|---|
| 範圍 | 300 ~ 1200 hPa |
| 精度 | 1 hPa |
| 解析度 | 0.1 hPa |
| 風速 | |
|---|---|
| 範圍 | 0 ~ 40 m/s |
| 精度 | 5% |
| 解析度 | 0.01 m/s |
| 風向 | |
|---|---|
| 範圍 | 0 ~ 359° |
| 精度 | <3° |
| 解析度 | 1° |
| 乙太網路 | |
|---|---|
| Ports | 2 x RJ45 (PSE x 1, PD x 1), Switch Ports 10/100 Base-TX |
| 存取控制 | 密碼與 IP 過濾器 |
| 通訊協定 | Modbus TCP (Ethernet) and MQTT |
| COM Ports | |
|---|---|
| Ports | 2 x RS-485 (1 x 模組通訊 , 1 x Sensor IO ＊預留 ) |
| Baud Rate | 1200~115200 bps ( 模組通訊 ) |
| 通訊協定 | Modbus RTU (RS-485) |
| 電源 | |
|---|---|
| 功耗 | PoE: 4.8 W (Max.) Non-PoE: 4.4 W (Max.) |
| PoE 供電 | Ethernet 1 (PD)：IEEE 802.3at, Class 4 (52 V) |
| 端子供電 | +48 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 288 x 130 x 389 (W x L x H) |
| 安裝 | U 型桿體安裝或牆面安裝 |
| 防水防塵等級 | IP54 |
| 重量 | 2.5 kg |
| 環境 | |
|---|---|
| 工作溫度 | -20 to +50°C |
| 儲存溫度 | -30 to +75°C |
| 濕度 | 10% to 90% 相對溼度、無結霜 |
