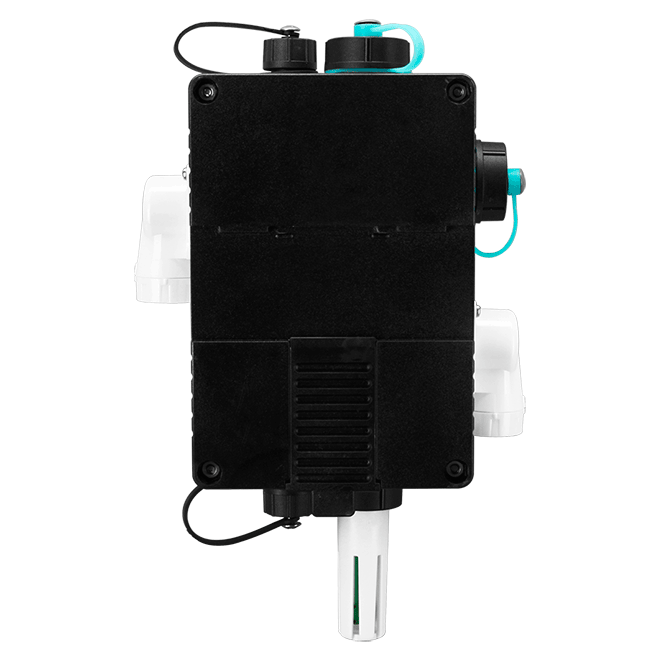

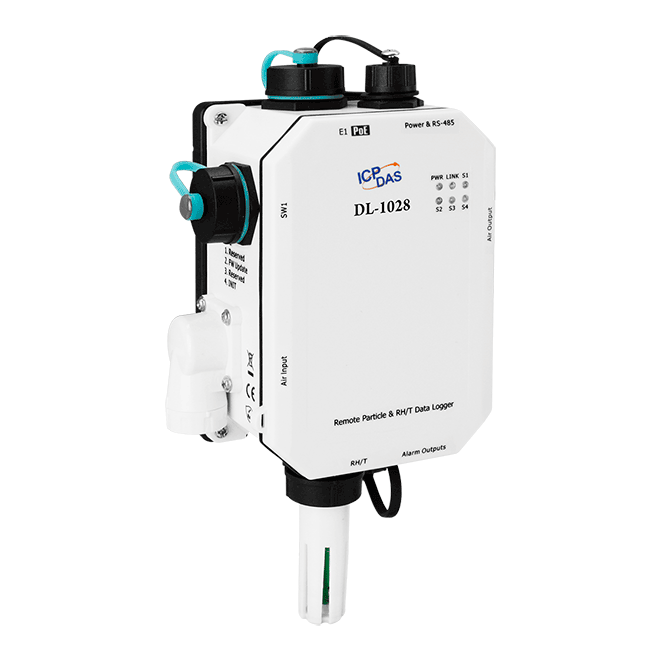

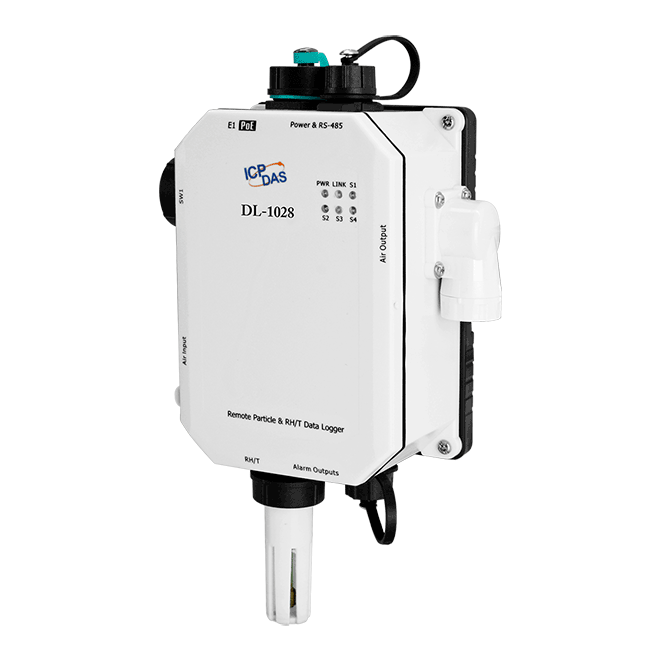

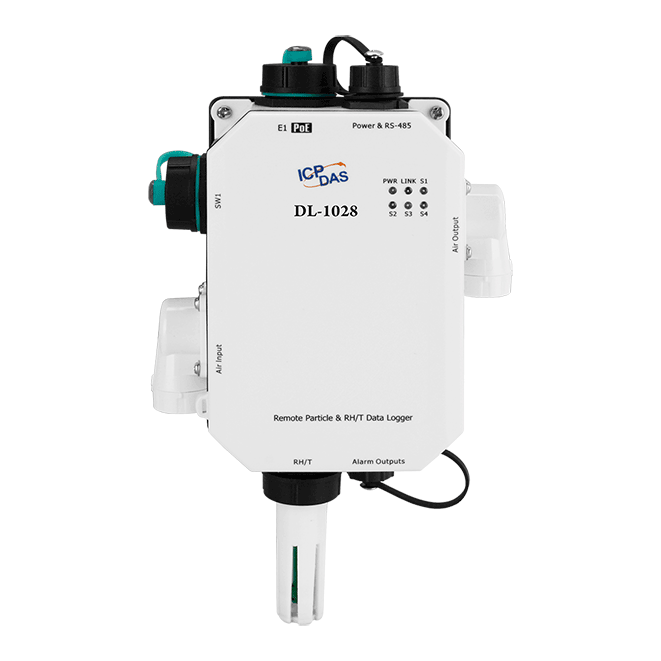

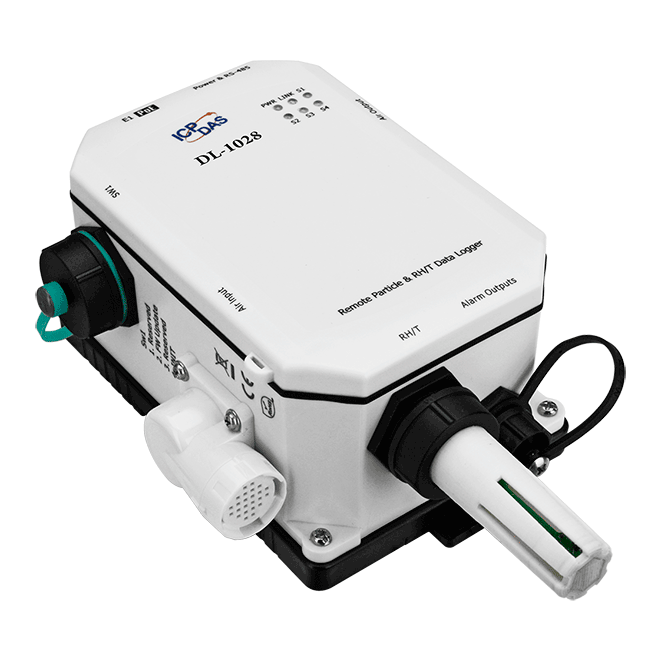

DL-1028
PM1/PM2.5/PM10/揮發性有機化合物/溫度/濕度/露點溫度資料記錄模組
特色
- 能夠記錄細懸浮微粒PM1/PM2.5/PM10, 揮發性有機化合物, 溫度, 濕度和露點溫度測量
- 最高可儲存180,000組資料，日期與時間標記
- 遠端連線網頁式管理介面
- 提供功能強大的免費軟體工具， iOS應用程式和Android應用程式
- 支援DCON、Modbus RTU/TCP和MQTT通訊協定。
- 提供RS-485/乙太網路/PoE 通訊界面
- 聲音/視覺警報或IAQ設備控制的繼電器輸出
- 電源輸入包含：（IEEE 802.3af標準，類別Class 1）和DC輸入
- IP 43防護認證
介紹
DL-1000是一系列顆粒物和氣體測量模塊，可以測量空氣中氣溶膠的濃度，如：PM2.5、PM1、PM10和顆粒物數量（0.3μm、0.5μm、1μm、2.5μm） ，5微米，10微米）。此外，還可以測量與人體健康有關的各種煙霧濃度。例如：CO/CO2/HCHO/NH3/H2S/TVOC DL-1000 可以記錄數據並在濃度過高時發出警報。它可用於記錄 PM1/2.5/10、CO、CO2、HCHO、TVOC、NH3、H2S、溫度、濕度和露點信息，包括日期和時間戳，並能夠存儲多達 180,000 條可下載記錄。只要連接到與數據記錄器相同的本地網絡，就可以隨時隨地使用免費的 Windows 軟件、iOS App 或 Android App 訪問 DL-1000 系列數據記錄器的實時數據.支持流行的工業協議，如 DCON、Modbus RTU 和 Modbus TCP，以及新興的機器對機器 (M2M)/IoT（物聯網）連接協議-MQTT。 DL-1000 系列數據記錄儀可通過 RS-485、以太網和 PoE 等廣泛使用的通信接口進行連接，這意味著該設備可以輕鬆集成到現有的 HMI 或 SCADA 系統中，並且易於在分佈式控制系統中進行維護. DL-1000 系列專為惡劣環境中的工業應用而設計，提供 IP43 級防護認證。堅固耐用的 RJ-45 可確保緊密、堅固的連接，並保證可靠的運行，即使對於受到高振動和衝擊的應用也是如此。
多平台行動App 隨時遠端讀取即時資料
DL-1000系列資料記錄器可以經由廣泛使用的介面所連接，包括RS-485、乙太網路、PoE，意味著硬體可以很容易地和SCADA系統或HMI裝置整合在一起，在分散式系統中確保可靠的維護。
支持物聯網應用的 MQTT 協議
支援工業界廣泛使用的DCON、Modbus TCP/RTU通信協定及新的M2M/IoT(物聯網)通信協定-MQTT。
免費強大的iAir應用軟體
iAir Utility 應用軟體是一個強大的工具軟體，它可用來設定模組、監控即時資料、及可將DL-1000系列模組編組查看和管理群組狀態、下載資料或可將資料匯出成可以輸入到任何工業標準軟體或試算表軟體作為分析用的試算表CSV格式。
可更換式防塵濾網(FLT-C001)
DL-1000之風罩濾網設計為可更換式, 在風罩濾網背面提供訂製防塵濾網貼片, 客戶可藉由此濾網機構自行更換濾網貼片。市售一般PM2.5 感測器，通常裝設在戶外應用場合，容易因戶外髒空氣灰塵多，其PM2.5 量測感測器的感應量測通道易被空氣灰塵阻塞，造成PM2.5 的讀值一直維持警報值，無法得到正確的環境氣體量測值，因此須將模組送回原廠維修，而送修過程中的維修成本和停機時間等，往往造成莫大困擾與損失。泓格科技為解決此問題，CL-200 系列和DL-1000系列模組皆將機構設計為" 可更換式濾網"，讓用戶容易自行更換，減少因PM2.5 感測器灰塵阻塞而產生的各種送修成本及時間成本。
應用
智慧城市中的智能路燈
在智慧城市應用中，智慧路燈整合了各種通訊技術，不再只是照明。 近年來，高密度的路燈建設已成為政府收集道路資訊的最重要來源之一。 DL-1000-WF系列的產品帶有標準工業通信協議Modbus RTU / TCP可以與智慧路燈結合，以實現對室外空氣品質的監測，例如：O3，CO，CO2，SO2，NO2，TVOC，HCHO和細懸浮微粒PM1 / PM2.5 / PM10。 由於這些懸浮粒子可能會造成傳感器阻塞，並且使用一段時間後會導致錯誤記錄，DL-1000支援可自行更換過濾器罩內的濾網貼片，而不需卸載設備。
戶外移動空氣質量檢測應用
空氣品質的量測及統計評估，已成為各大先進國家所希望改善的一個要點，而在幅員廣大的地方，往往只能仰賴車輛的行駛來動態記錄各地區空氣品質的狀態，並透過離線的方式將數據擷取下來後送回整理。泓格科技DL-1000系列，可整合我司無線3G/4G 控制器，透過無線傳輸的方式將資料回傳至中控中心。
工廠空氣品質監控應
在工廠作業環境裡，硫化氫為危險氣體種類之一，但由於其無色無味特性，一般在工廠裡很難察覺其存在，也由於此特性，往往會造成廠內人員不可避免之工業安全傷害，而一旦工安事件發生，往往企業也會連帶負起許多相關究責與罰款。透過泓格科技 「WISE-5231+ DL-1026」 的組合，可安裝於工業現場進行硫化氫氣體濃度的即時偵測，並將所量測的數值傳送與後端管理中心，WISE 並可依預先設定好的 IF-THEN-ELSE 邏輯規則，自動隨氣體濃度的狀況採取不同的對應行動。當系統或環境發生特殊狀況時，WISE 亦會發送警報訊息通知管理者，以避免廠內的生命或財產損失。
相似產品
| CPU 模組 | |
|---|---|
| 實時時鐘 | Yes |
| 看門狗計時器 | Yes, Module (2.3 sec), Communication (Programmable) |
| LED 燈 | |
|---|---|
| 狀態 | PWR: Green for normal operation Link: Green for the Ethernet-linked S1 ~ S4: Red for an alarm condition |
| 溫度量測 | |
|---|---|
| 範圍 | -10 ~ +50°C |
| 解析度 | 0.1°C |
| 準確度 | ±0.6°C |
| 濕度量測 | |
|---|---|
| 範圍 | 0 ~ 100% RH |
| 解析度 | 0.1% RH |
| 準確度 | ±5% RH |
| 壽命 | 10 years |
| 露點 | |
|---|---|
| 範圍 | Calculated using temperature and relative humidity |
| 解析度 | 0.1°C |
| 總揮發性有機化合物 (TVOC) 量測 | |
|---|---|
| 範圍 | 0 ppb to 60000 ppb (MEMS Metal Oxide) |
| 解析度 | 1 ppb |
| 精度 | ±15% |
| 反應時間 | 60 seconds |
| 暖機時間 | 180 seconds |
| 壽命 | 5 years |
| PM1/PM2.5/PM10 量測 | |
|---|---|
| 範圍 | 0 to 1,000μg/m3 ( Laser Type) |
| 解析度 | 1μg/m3 |
| 精度 | ± 10% of FSR. |
| 反應時間 | 1 seconds |
| 暖機時間 | 20 seconds |
| 壽命 | 5 years, Customer has to replace the filter patch. |
| 顆粒量測 | |
|---|---|
| 尺寸 | 0.3μm, 0.5μm,,1μm, 2.5μm,,5μm, 10μm |
| 壽命 | 5 years, Customer has to replace the filter patch. |
| 系統 | |
|---|---|
| 加密 | IP filter (whitelist) and Password (web) |
| 告警 | PM1/ PM2.5/ PM10/ RH/ Temperature/ Real Time Clock |
| 實時時鐘 | Yes |
| 資料儲存 | Yes, up to 180,000 records |
| 繼電器輸出 | PhotoMOS Relay, Form A x4, SPST 100 VDC @ 1 A |
| 乙太網路 | |
|---|---|
| Ports | 10/100 Base-TX, 8-Pin RJ-45 x1 (Auto-negotiating, Auto-MDI/MDIX, LED indicators) |
| COM Ports | |
|---|---|
| Baud Rate | 1200 ~ 115200 bps |
| 通訊協定 | Modbus/RTU (RS-485), Modbus TCP (Ethernet) and MQTT (Ethernet) |
| 電源 | |
|---|---|
| 功耗 | PoE: 3.2 W (Max.) Non-PoE: 3.0 W (Max.) |
| PoE 供電 | IEEE 802.3af, Class 1 (48 V) |
| 端子供電 | +12 ~+48 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 130 x 210 x 70 (W x L x H) |
| 安裝 | DIN-Rail or Wall Mounting |
| 防水防塵等級 | IP43 |
| 環境 | |
|---|---|
| 工作溫度 | -20 ~ +50°C |
| 儲存溫度 | -30 ~ +75°C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
