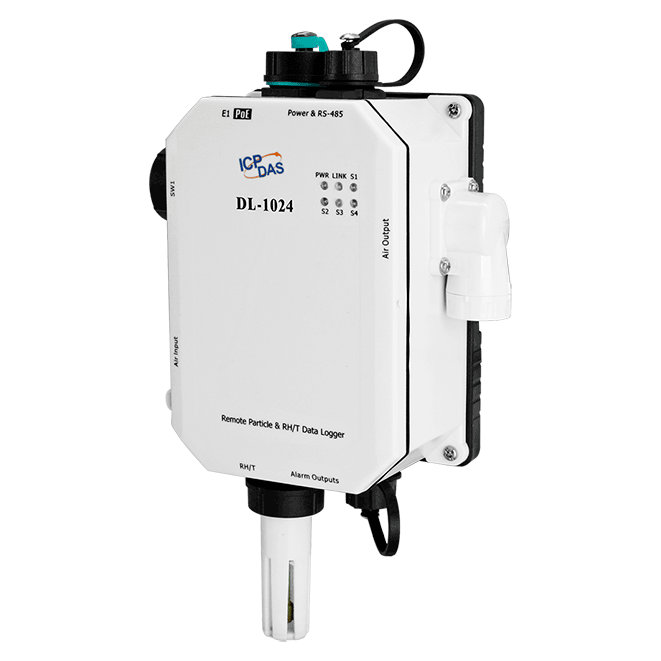

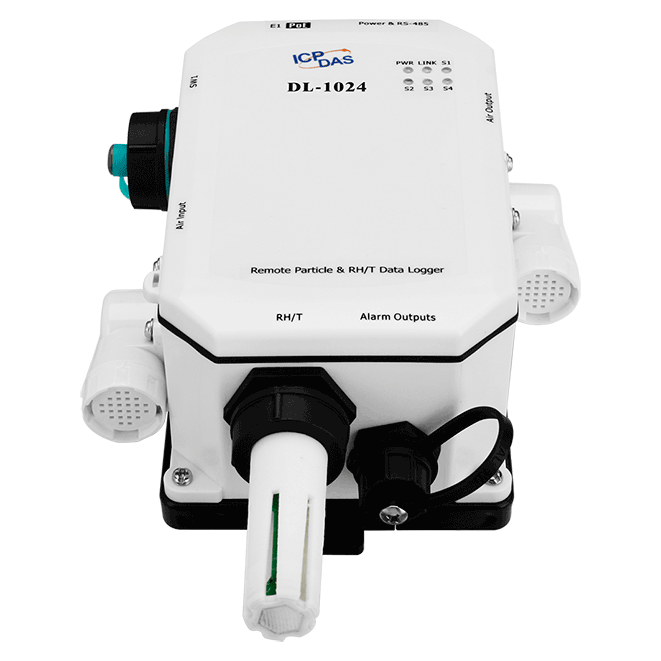

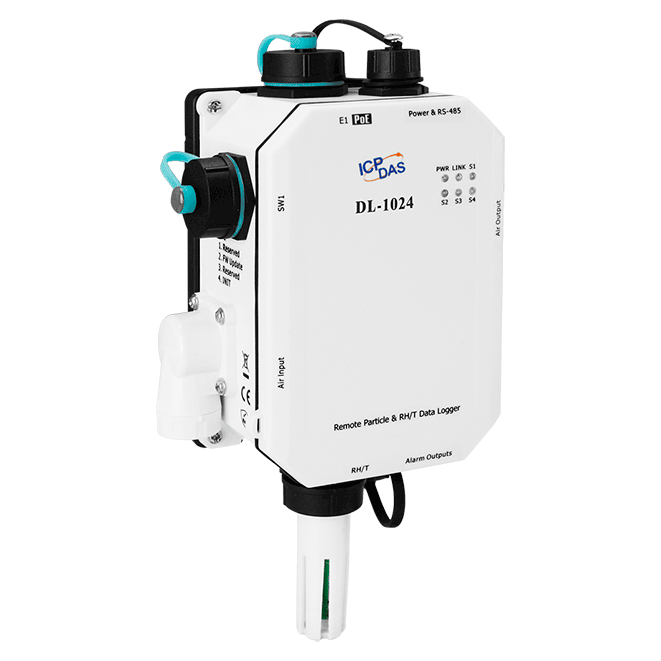

DL-1024
PM1/PM2.5/PM10/溫度/濕度/露點資料記錄模組
特色
- 能夠記錄細懸浮微粒PM1/PM2.5/PM10、HCHO、TVOC、溫度、濕度和露點測量值
- 電化學傳感器
- 最高可儲存180,000組資料，日期與時間標記
- 遠端連線網頁式管理介面
- 提供功能強大的免費軟體工具， iOS應用程式和Android應用程式
- 支援DCON、Modbus RTU/TCP和MQTT通訊協定
- 提供RS-485/乙太網路/PoE 通訊界面
- 警報繼電器輸出，能連接警報燈/警報器或空調/通風設備
- 包括冗餘電源輸入：PoE（IEEE 802.3af，1 類）和直流輸入
- IP 43 防護認證
介紹
DL-1000系列可量測懸浮粒子濃度和人體健康有關的各種氣體濃度，並可以在記錄數據濃度過高時發出警報。
● 懸浮粒子：
懸浮粒子濃度 (PM1、PM2.5、PM10 )、懸浮粒子計數 (0.3um, 0.5um, 1um, 2.5um, 5um, 10um)
● 各種氣體濃度：
一氧化碳、二氧化碳、甲醛、揮發性有機化合物、氨氣、氧氣、硫化氫、二氧化硫。
DL-1000系列可記錄高達180,000組資料，包括時間和日期標記。只要接到與數據記錄器相同的區域網絡，就可以隨時隨地使用免費的 Windows 軟體、iOS App 或 Android App ，從遠端讀取 DL-1000 數據記錄器的即時數據。DL-1000 數據記錄器可以通過廣泛使用的通信接口，包括RS-485、乙太網路和 PoE，這意味著該設備可以輕鬆整合到現有的 HMI 或 SCADA 系統中，並且易於在分佈式控制系統中進行維護。 DL-1000 系列提供IP43等級防護認證，專為惡劣環境中的工業應用而設計。堅固耐用的RJ-45能緊密堅固的連接，並確保可靠操作，即使面對劇烈震動和衝擊也能正常運作。
► 多平台行動App 隨時遠端讀取即時資料
DL-1000系列資料記錄器可以經由廣泛使用的介面所連接，包括RS-485、乙太網路、PoE，意味著硬體可以很容易地和SCADA系統或HMI裝置整合在一起，在分散式系統中確保可靠的維護。
► 支援工業界廣泛使用的DCON、Modbus TCP/RTU通信協定及新的M2M/IoT(物聯網)通信協定-MQTT
► 免費強大的iAir應用軟體
iAir Utility 應用軟體是一個強大的工具軟體，它可用來設定模組、監控即時資料、及可將DL-1000系列模組編組查看和管理群組狀態、下載資料或可將資料匯出成可以輸入到任何工業標準軟體或試算表軟體作為分析用的試算表CSV格式。
► 可更換式防塵濾網(FLT-C001)
DL-1000的風罩濾網可更換，並附有防塵濾網貼片，方便用戶自行更換。一般市售感測器在戶外易受灰塵影響，可能導致讀值持續警報，無法正確測量環境氣體，需送回原廠維修，增加了成本和停機時間。泓格科技的設計讓用戶能輕鬆更換濾網，減少因灰塵阻塞而產生的維修成本和時間。
應用
► 智慧城市中的智慧路燈
在智慧城市應用中，智慧路燈整合了各種通訊技術，不再只是照明。 近年來，高密度的路燈建設已成為政府收集道路資訊的最重要來源之一。 DL-1000系列的產品帶有標準工業通信協議Modbus RTU / TCP可以與智慧路燈結合，以實現對室外空氣品質的監測，例如：O2，CO，CO2，SO2，TVOC，HCHO和細懸浮微粒 PM1 / PM2.5 / PM10。 由於這些懸浮粒子可能會造成傳感器阻塞，並且使用一段時間後會導致錯誤記錄，DL-1000支援可自行更換過濾器罩內的濾網貼片，而不需卸載設備。
► 戶外移動式空氣品質監控應用
空氣品質的量測及統計評估，已成為各大先進國家所希望改善的一個要點，而在幅員廣大的地方，往往只能仰賴車輛的行駛來動態記錄各地區空氣品質的狀態，並透過離線的方式將數據擷取下來後送回整理。 泓格科技DL-1000系列，可整合我司無線3G/4G 控制器，透過無線傳輸的方式將資料回傳至中控中心。
► 工廠空氣品質監控應用
在工廠作業環境裡，硫化氫為危險氣體種類之一，但由於其無色無味特性，一般在工廠裡很難察覺其存在，也由於此特性，往往會造成廠內人員不可避免之工業安全傷害，而一旦工安事件發生，往往企業也會連帶負起許多相關究責與罰款。透過泓格科技 「WISE-5231+ DL-1026」 的組合，可安裝於工業現場進行硫化氫氣體濃度的即時偵測，並將所量測的數值傳送與後端管理中心，WISE 並可依預先設定好的 IF-THEN-ELSE 邏輯規則，自動隨氣體濃度的狀況採取不同的對應行動。當系統或環境發生特殊狀況時，WISE 亦會發送警報訊息通知管理者，以避免廠內的生命或財產損失。
相似產品
| LED 燈 | |
|---|---|
| 狀態 | PWR: 綠燈表示正常運作 Link: 綠燈表示網路已連接 S1 ~ S4: 紅燈表示警報狀態啟動 |
| 系統 | |
|---|---|
| 加密 | IP filter (whitelist) and Password (web) |
| 告警 | PM1/ PM2.5/ PM10/ HCHO TVOC /RH/ Temperature/ Real Time Clock |
| 實時時鐘 | Yes |
| 資料儲存 | Yes, 可儲 180,000 筆資料 |
| 繼電器輸出 | PhotoMOS Relay, Form A x4, SPST 100 VDC @ 1 A |
| 溫度量測 | |
|---|---|
| 範圍 | -20 ~ +50°C |
| 解析度 | 0.1°C |
| 準確度 | ±0.6°C |
| 濕度量測 | |
|---|---|
| 範圍 | 0 ~ 100% RH |
| 解析度 | 0.1% RH |
| 準確度 | ±5% RH |
| 壽命 | 10 年 |
| 露點 | |
|---|---|
| 範圍 | 透過溫度和相對濕度計算範圍 |
| 解析度 | 0.1°C |
| 甲醛 (HCHO) 量測 | |
|---|---|
| 範圍 | 0 to 2000 ppb (Electrochemical) |
| 解析度 | 1 ppb |
| 精度 | 0 ~ 300ppb :±30ppb > 300ppb: ±10% |
| 反應時間 | ≤ 60 秒 |
| 暖機時間 | 180 秒 |
| 壽命 | 3 年 |
| 總揮發性有機化合物 (TVOC) 量測 | |
|---|---|
| 範圍 | 0 ppb to 60000 ppb (MEMS Metal Oxide) |
| 解析度 | 1 ppb |
| 精度 | ±15% |
| 反應時間 | 60 秒 |
| 暖機時間 | 180 秒 |
| 壽命 | 5 年 |
| PM1/PM2.5/PM10 量測 | |
|---|---|
| 範圍 | 0 to 1,000μg/m3 ( Laser Type) |
| 解析度 | 1μg/m3 |
| 精度 | ± 10% of FSR. |
| 反應時間 | 1 秒 |
| 暖機時間 | 20 秒 |
| 壽命 | 5年, 客戶必須更換過濾器貼片 |
| 顆粒量測 | |
|---|---|
| 尺寸 | 0.3μm, 0.5μm,,1μm, 2.5μm,,5μm, 10μm |
| 乙太網路 | |
|---|---|
| Ports | 10/100 Base-TX, 8-Pin RJ-45 x1 |
| 通訊協定 | Modbus TCP(Ethernet) and MQTT(Ethernet) |
| COM Ports | |
|---|---|
| Baud Rate | 1200 ~ 115200 bps |
| 通訊協定 | Modbus/RTU(RS-485) |
| 電源 | |
|---|---|
| 功耗 | PoE: 3.2 W (Max.) Non-PoE: 2.8 W (Max.) |
| PoE 供電 | IEEE 802.3af, Class 1 (48 V) |
| 端子供電 | +8 ~ +48 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 130 x 210 x 70 (W x L x H) |
| 安裝 | DIN-Rail or Wall Mounting |
| 防水防塵等級 | IP43 |
| 環境 | |
|---|---|
| 工作溫度 | -20 ~ +50°C |
| 儲存溫度 | -30 ~ +75°C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
