DB-24PR/24
24-ch 電力繼電器板 (24V)
特色
- 8 個 C 型繼電器 (SPDT) 和 16 個 A 型繼電器
- DB-24PR：接受一個 50-pin 連接器來控制 8 個 C 型和 16 個 A 型繼電器或接受一個 20-pin 連接器來控制 8 個 C 型和 8 個 A 型繼電器
- DB-24PRD：接受一個 37-pin 連接器和一個 50-pin 連接器來控制 8 個 C 型和 16 個 A 型繼電器
- LED 指示繼電器狀態
- 包括一個壓敏電阻，用於保護每個通道免受高壓尖峰的影響
- 螺絲端子，便於現場接線
介紹

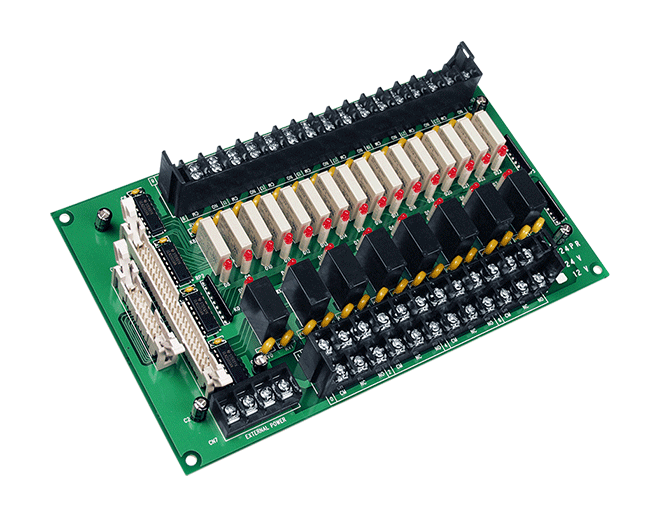

DB-24PR/DB-24PRD 是一款 24 通道電力繼電器輸出板，由 8 個 C 型和 16 個 A 型機電繼電器組成，用於高效負載切換。 每個繼電器的觸點額定值為 250 VAC 時 5 A 或 30 VDC 時 5 A。 透過將來自 PC 中的 I/O 卡的 5 V 信號施加到適當的繼電器通道，可以將這些繼電器切換到 ON。 DB-24PR/DB-24PRD 子板包含一個 50-pin OPTO-22 兼容連接器和一個 37-pin D-sub 連接器或一個 20-pin 扁平電纜連接器。 24 個板載 LED 指示繼電器的輸出狀態，並在相關繼電器激活時亮起。 為避免 PC 電源過載，此板需要 +12 VDC 或 +24 VDC 外部電源。
應用
- 開/關控制
- 能源管理
- 測試自動化
- 流程控制
