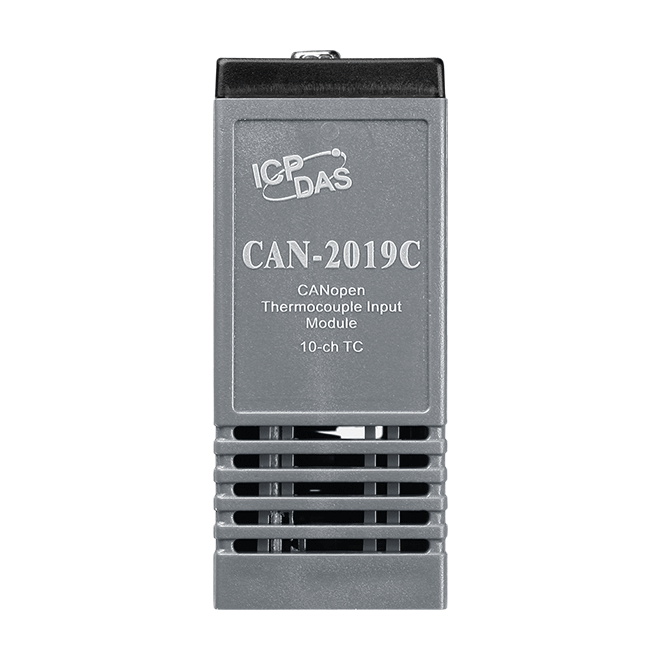

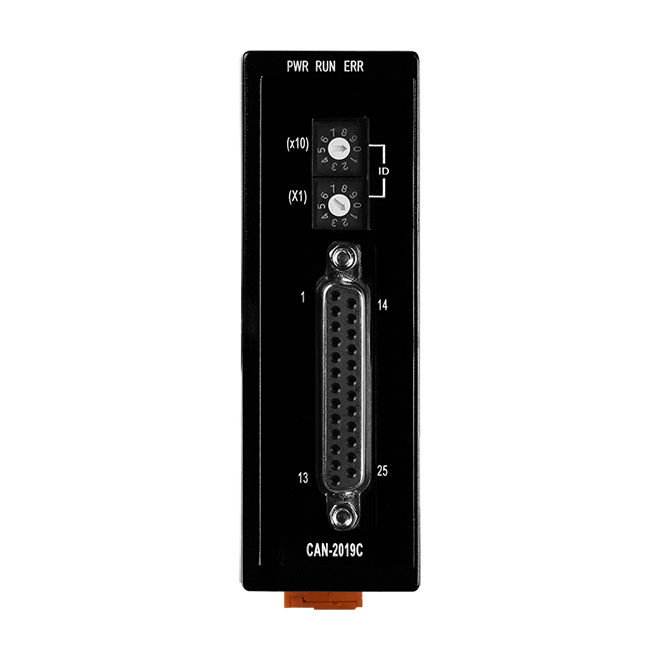

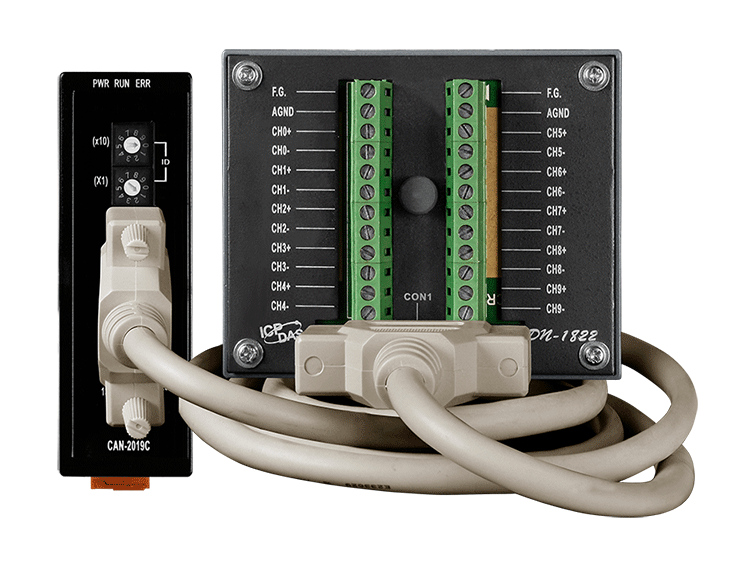

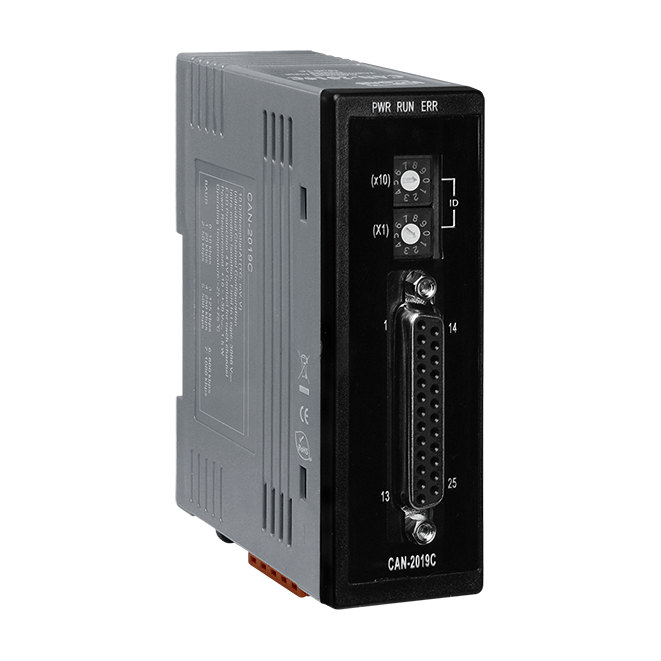

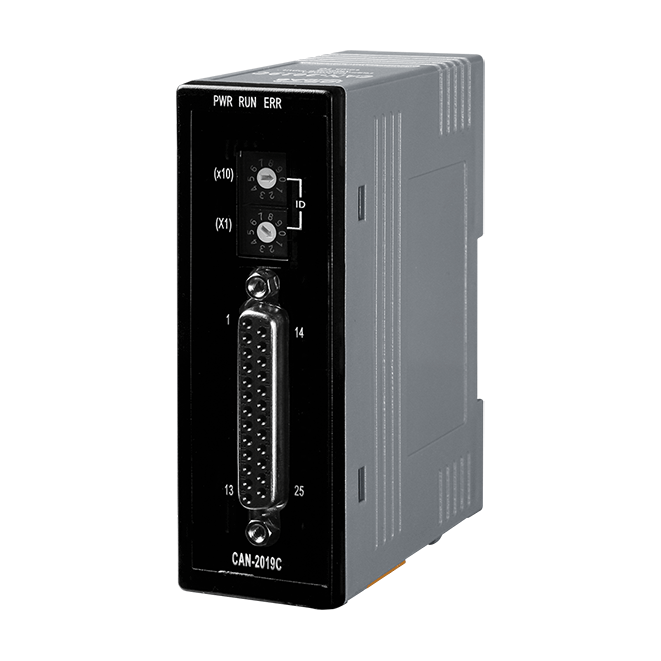

CAN-2019C/S2
CANopen 從站, 10-channel 通用型 AI
特色
- NMT從站
- 通過CiA CANopen Conformance Test
- 靜電保護4kV
- 工作電壓：+10 ~+30伏特
- CANopen 通訊規範：CiA-301 4.02 版本，CiA-401 2.1版本
- 提供EDS檔案
介紹
泓格科技提供的 CAN-2019C 模組遵循 CiA-301 4.02 版規範與 CiA-401 2.1 版規範，並且通過 CiA CANopen 相容性測試工具的驗證。因此用戶可以輕易的將 CAN-2019C 及其 EDS 文件運用於標準的 CANopen 主站軟件上。CAN-2019C 是擁有 10 通道泛用型類比輸入，支援電壓和電流輸入類型且每個通道提供極精確的熱電偶測量和自動冷端補償功能的 CANopen 從站模組。透過泓格科技或其他廠家的 CANopen 主站，用戶就能很快速的建立一個滿足應用需求的 CANopen 網路。

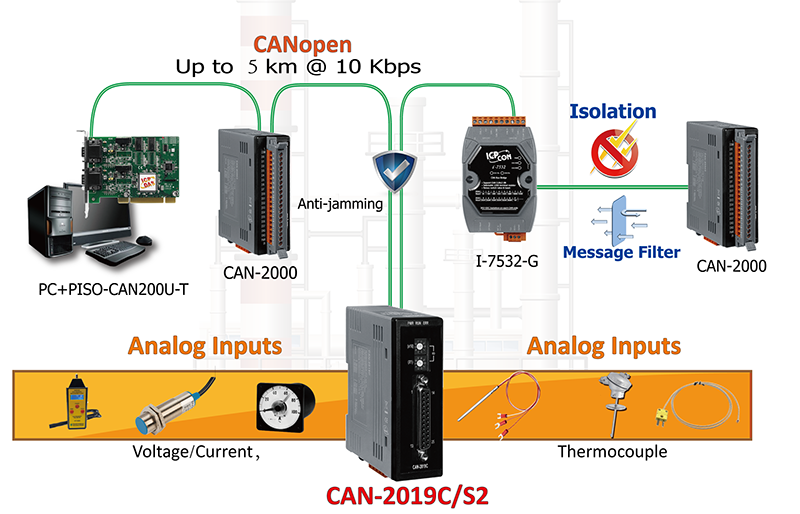

應用
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | Hardware watchdog |
| LED 燈 | |
|---|---|
| 狀態 | 3 LEDs to PWR, RUN and ERR |
| 類比輸入 | |
|---|---|
| 通道數 | 10 (Differential) |
| 感測器類型 | +/- 15mV, +/- 50mV, +/- 100mV, +/- 500mV, +/- 1V, +/- 2.5V, +/- 5V, +/- 10V +/-20mA,(Requires Optional External 125 Ohm Resistor) Thermocouple (J, K, T, E, R, S, B, N, C) |
| 解析度 | 16-bit |
| 精度 | +/-0.1% FSR |
| 採樣率 | 10 Samples/Sec. (Total) |
| 輸入阻抗 | >400 kΩ |
| 共模抑制 | 86 dB Min. |
| 常模抑制 | 100 dB |
| 過電壓保護 | 240 Vrms |
| 個別通道設定 | Yes |
| 斷線檢知 | Yes |
| 零點漂移 | +/- 10 μV/ °C |
| 跨度漂移 | +/-25 ppm/ °C |
| 隔離 | 3000 VDC |

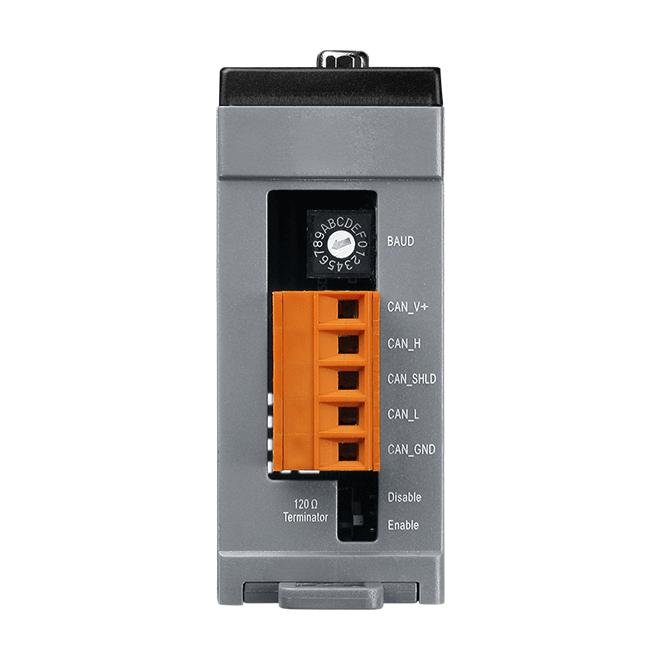

| CANopen | |
|---|---|
| Baud Rate | 10 k ~ 1 M |
| 隔離 | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| 終端電阻 | Built-in 120Ω |
| 通訊協定 | CiA 301 v4.02, CiA 401 v2.1 |
| Node ID | 1 ~ 99 |
| PDO 數 | 10 RxPDO , 10 TxPDO |
| PDO 模式 | Event-triggered, remotely-requested, Cyclic and acyclic SYNC |
| 錯誤控制 | Node Guarding protocol / Heartbeat Producer |
| NMT | Slave |
| 緊急訊息 | Yes |
| 電源 | |
|---|---|
| 功耗 | 1.5 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 33 x 99 x 78 ( W x L x H ) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
| 類別碼 | 溫度範圍 (°C) |
|---|---|
| J | -210 °C ~ +1200 °C |
| K | -270 °C ~ +1372 °C |
| T | -270 °C ~ +400 °C |
| E | -270 °C ~ +1000 °C |
| R | -50 °C ~ +1765 °C |
| S | -50 °C ~ +1765 °C |
| B | 0 °C ~ +1820 °C |
| N | -270 °C ~ +1300 °C |
| C | 0 °C ~ +2320 °C |
