CAN-2018D/S
DeviceNet 從站, 8-channel 熱電耦輸入
特色
- 8 通道16 位元解析度熱電耦輸入DeviceNet 從站通用型I/O 設備
- 符合DeviceNet Volume I/II Release 2.0 規範
- 屬於DeviceNet "Group 2 Only Server"設備
- 支援的DeviceNet IO 連線模式：輪詢(Polling)、位元觸發(Bit-Strobe)
- 支援設備心跳通訊訊息(Device Heartbeat message)及設備關機通訊訊息(Device Shutdown message)
- 透過旋鈕開關設定DeviceNet 設備站號及鮑率
- 提供DeviceNet EDS 檔案供主控端設備使用
- 對於電源、DeviceNet 狀態、終端電阻狀態提供LED
介紹
DeviceNet 是一種低成本的標準工業用網路通訊系統，以 CAN 總線的網路協定為基礎，主要用於機器控制的嵌入式網路，如工廠業機器控制、飛機發動機監控、工廠自動化、醫療設備控制、遠端數據採集、環境監控或包裝機控制等。在多樣化的應用系統中，它能提供設備與設備之間的通訊服務，初階如感測器、致動器，或是更高階的控制器等。DeviceNet 允許以具組織性及必要性的方式，在節點之間進行直接的對等數據交換，定義便於所有應用程式通訊連結的方案。
CAN-2018D 是DeviceNet 從站模組，具備 8 個熱電耦輸入通道，是一個經濟實惠的 DeviceNet 從站解決方案。CAN-2018D 模組遵循 DeviceNet 規範 Volume I/II Release 2.0 版，提供符合標準的 EDS 檔案，藉由 EDS 檔案，用戶可以非常容易的應用 CAN-2018D 於任何標準的 DeviceNet 主站介面。

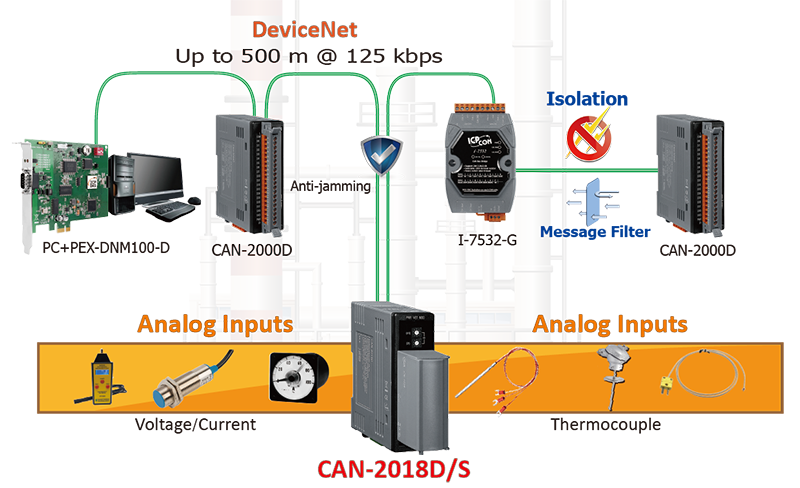

應用
我們已能夠和以下 DeviceNet 主站設備及閘道器進行通訊。
- Allen-Bradley(AB) 193-DNENCAT, 193-DNENCATR
- OMRON CJ1W-DRM21
- OMRON CS1W-DRM21-V1
- OMRON C200HW-DRM21-V1
- OMRON 3G8F7-DRM21-E
相似產品
| LED 燈 | |
|---|---|
| 狀態 | 1 x Power 2 x DeviceNet status |
| 類比輸入 | |
|---|---|
| 通道數 | 8 |
| 感測器類型 | +/- 15mV, +/- 50mV, +/- 100mV, +/- 500mV, +/- 1V, +/- 2.5V +/-20mA,(Requires Optional External 125 Ohm Resistor) Thermocouple (J, K, T, E, R, S, B, N, C) |
| 解析度 | 16-bit |
| 精度 | +/-0.1% FSR |
| 採樣率 | 10 Samples/Sec. (Total) |
| 輸入阻抗 | >400 kΩ |
| 共模抑制 | 86 dB |
| 常模抑制 | 100 dB |
| 過電壓保護 | 240 Vrms |
| 個別通道設定 | Yes |
| 斷線檢知 | Yes |
| 零點漂移 | +/- 10 μV/ °C |
| 跨度漂移 | +/- 25 ppm/ °C |
| 模組內隔離 | 3000 VDC |
| DeviceNet | |
|---|---|
| Ports | 1 |
| 支援的連線 | 1 connection for Explicit Messaging 1 connection for Polled I/O 1 connection for Bit-Strobe I/O |
| Baud Rate | 125 kbps, 250 kbps, 500 kbps |
| 終端電阻 | Switch for 120 Ω terminal resistor |
| 規格 | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| Node ID | 0 ~ 63 |
| 關機訊息 | Yes |
| 心跳訊息 | Yes |
| 訂閱 | Group 2 Only Server |
| 電源 | |
|---|---|
| 輸入範圍 | +10 VDC ~ +30 VDC |
| 功耗 | 1.5 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 33 x 99 x 78 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 ℃ |
| 儲存溫度 | -30 ~ +80 ℃ |
| 濕度 | 10 ~ 90% RH, Non-condensing |
| 類型 | 溫度範圍 |
|---|---|
| J | -210 °C ~ +1200 °C |
| K | -270 °C ~ +1372 °C |
| T | -270 °C ~ +400 °C |
| E | -270 °C ~ +1000 °C |
| R | -50 °C ~ +1765 °C |
| S | -50 °C ~ +1765 °C |
| B | 0 °C ~ +1820 °C |
| N | -270 °C ~ +1300 °C |
| C | 0 °C ~ +2320 °C |
