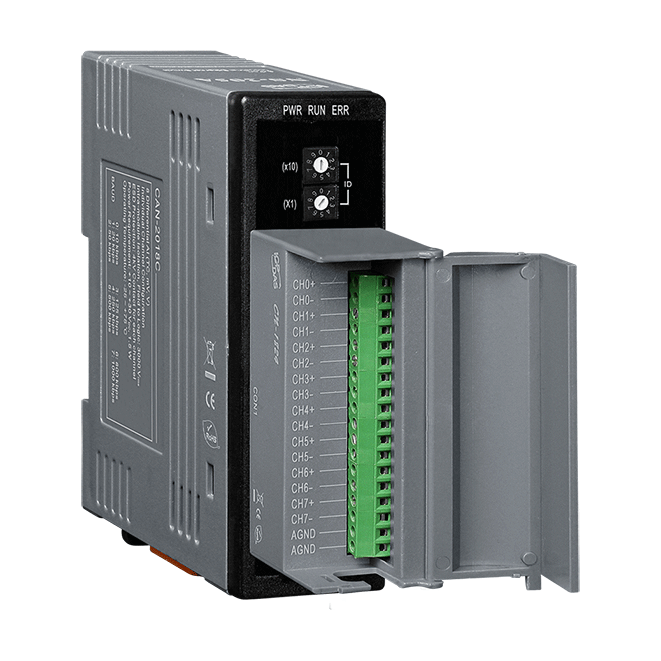

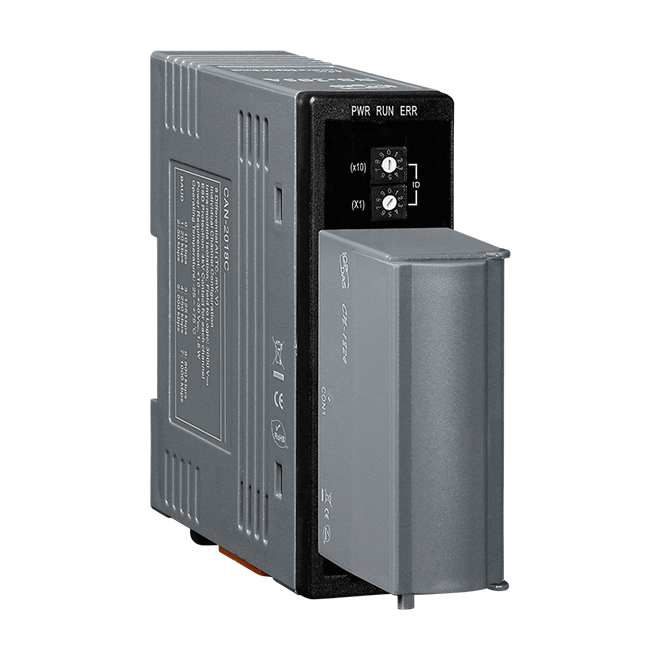

CAN-2018C/S

CANopen 從站, 8-channel 熱電耦輸入

特色

8通道熱電耦輸入模組
標準CANopen slave通用型I/O設備
CANopen通訊：DS-301規範4.02版
設備輪廓：DSP-401 規範2.1 版
支援NMT、PDO、SDO、EMCY、SYNC、Node Guarding及Heartbeat的通訊協定
提供EDS檔案

介紹

泓格科技提供的 CAN-2018C 模組遵循 CiA 4.02 版DS-301規範與2.1版DSP-401 規範，用戶可直接採用標準 CANopen 通訊協定讀取熱電耦的數值並設定熱電耦的相關參數。CAN-2018C 提供的 EDS 檔案通過 CiA CANopen Conformance Test 軟體的測試，因此，能輕易的將此 EDS 應用在標準 CANopen 主站軟體上。CAN-2018C 的模組擁有 8 通道熱電偶輸入。這些通道也能用來量測電壓或電流，因此可以很彈性的運用在各種不同的系統上。透過與泓格科技的 CANopen 主站的連結，更能協助用戶輕鬆完成以 CANopen 為網路架構的自動化系統。關於CANopen主站介面和其他CANopen產品的詳細訊息。

應用

訂購資訊

產品系列	說明	數量	詢價
產品系列 CAN-2018C/S CR	說明CANopen 從站, 8-channel 熱電耦輸入 (RoHS) 包含 CN-1824 端子板

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

CPU 模組
看門狗計時器	Hardware watchdog

LED 燈
狀態	3 LEDs to PWR, RUN and ERR

類比輸入
通道數	8
感測器類型	+/- 15mV, +/- 50mV, +/- 100mV, +/- 500mV, +/- 1V, +/- 2.5V +/-20mA,(Requires Optional External 125 Ohm Resistor) Thermocouple (J, K, T, E, R, S, B, N, C)
解析度	16-bit
精度	+/-0.1% FSR
採樣率	10 Samples/Sec. (Total)
輸入阻抗	>400 kΩ
共模抑制	86 dB
常模抑制	100 dB
過電壓保護	240 Vrms
個別通道設定	Yes
斷線檢知	Yes
零點漂移	+/- 10 μV/ °C
跨度漂移	+/- 25 ppm/ °C
隔離	3000 VDC

CANopen
Baud Rate	10 k ~ 1 M
隔離	3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
終端電阻	Built-in 120Ω
通訊協定	CiA 301 v4.02, CiA 401 v2.1
Node ID	1 ~ 99
PDO 數	10 RxPDO , 10 TxPDO
PDO 模式	Event Triggered, Remotely requested, Cyclic and acyclic SYNC
錯誤控制	Node Guarding protocol / Heartbeat Producer
NMT	Slave
緊急訊息	Yes
