BNET-2310M
多功能BACnet/IP I/O模組
特色
- 透過BACnet/IP 讀取/寫入4AI、2AO、4BI、4BO
- 作為BACnet/IP Server 用途
- 支援 BACnet/IP Foreign Device 功能
- 支援向 BBMD 註冊，實現跨網段 BACnet/IP 通訊
- 適用於多網段、大型 BACnet/IP 系統整合
- 使用Web 設定與管理
- 支援組態檔案匯入/匯出功能
- 高可靠性，可在惡劣環境中使用
- 可安裝於鋁軌上

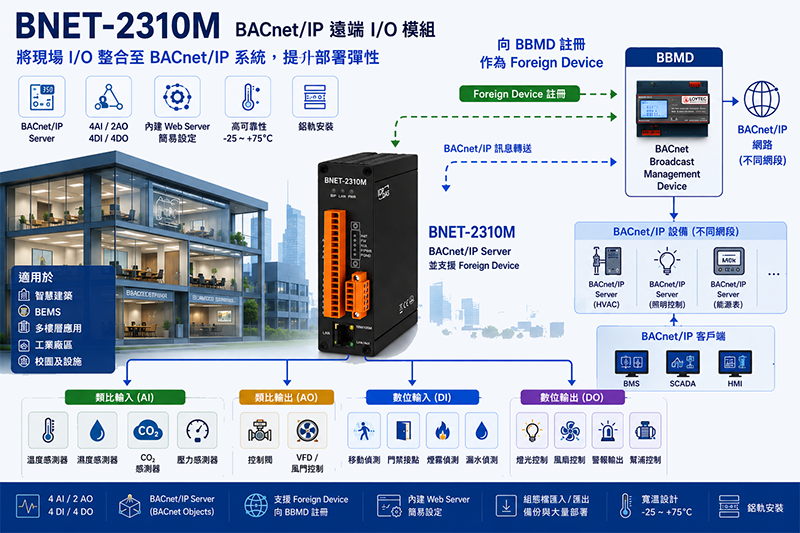

介紹
BACnet（Building Automation and Control Network） 是專為樓宇自動化與控制系統設計的標準通訊協定，廣泛應用於 HVAC、照明、能源管理及其他建築自動化設備。BNET-2310M 是一款具備 BACnet/IP 通訊功能的遠端 I/O 模組，提供 4 個 AI、2 個 AO、4 個 DI 及 4 個 DO 通道，可讓 BMS 或 BACnet/IP Client 直接透過 Ethernet 讀取現場感測器訊號，並控制類比或數位輸出設備。BNET-2310M 可作為 BACnet/IP Server，並支援 Foreign Device 功能，可向指定的 BBMD 進行註冊，並透過 BBMD 接收跨網段的 BACnet/IP 訊息，提升跨樓層、跨棟建築、廠區及大型 BEMS 系統的部署彈性。
此外，BNET-2310M 內建 Web Server，使用者不需安裝額外設定軟體，即可透過網頁瀏覽器進行參數設定與管理，並支援組態檔案匯入／匯出，讓設備設定、備份及大量部署更加方便。

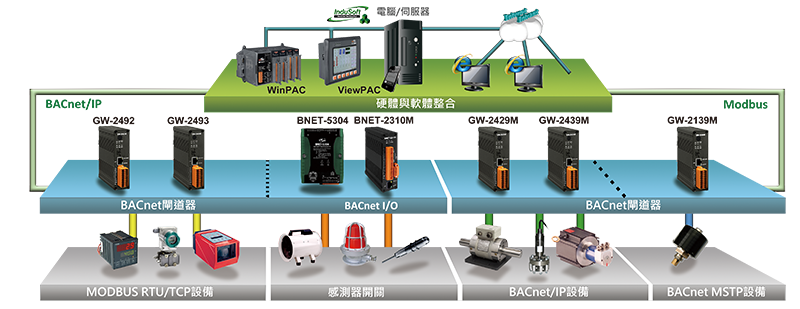

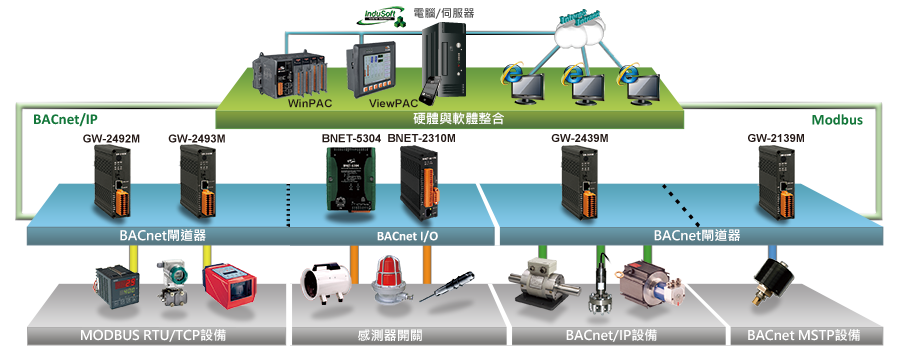

應用
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | Yes |
| 系統 | |
|---|---|
| 加密 | ID and Password |
| LED 燈 | |
|---|---|
| 狀態 | Power, Ethernet and BIP status |
| 類比輸入 | |
|---|---|
| 通道數 | 4 Single-ended |
| 範圍 | ±1 V , ±2.5 V, ±5 V, ±10 V |
| 解析度 | 16-bit |
| 採樣率 | 10Hz(Total channels) |
| 過電壓保護 | +120 VDC |
| 個別通道設定 | Yes |
| 類比輸出 | |
|---|---|
| 通道數 | 2 |
| 範圍 | 0 V ~ +5 V, ±5 V, 0 V ~ +10 V, ±10 V |
| 解析度 | 12-bit |
| 個別通道設定 | Yes |
| 數位輸入 | |
|---|---|
| 通道數 | 4 |
| 類型 | Dry Contact |
| Sink/Source (NPN/PNP) | Source(PNP) |
| ON 電壓準位 | Close to GND |
| OFF 電壓準位 | Open |
| 過電壓保護 | +60 VDC |
| 數位輸出 | |
|---|---|
| 通道數 | 4 |
| 類型 | Open Collector |
| Sink/Source (NPN/PNP) | Source(PNP) |
| 負載電壓 | +10 VDC ~ +40 VDC |
| 負載電流 | 650 mA/channel |
| 過電壓保護 | 47 VDC |
| 過載保護 | Yes |
| 乙太網路 | |
|---|---|
| Ports | 1 x RJ-45, 10/100 Base-TX |
| BACnet/IP | |
|---|---|
| 通訊協定 | BACnet/IP Server |
| 物件 | 1 Device, 4 AI, 2 AO, 4 BI, 4 BO |
| BIBBs | DS-RP-B, DS-RPM-B, DS-WP-B, DS-WPM-B, DS-COV-B, DM-DDB-B, DM-DOB-B, DM-DCC-B, DM-TS-B, DM-UTC-B, DM-RD-B |
| 電源 | |
|---|---|
| 輸入範圍 | +10VDC to +30VDC |
| 功耗 | 3.6W (0.15A @24VDC) |
| 機構 | |
|---|---|
| 外殼 | Metal |
| 尺寸 (mm) | 33 x 120 x 106 (W x L x D) |
| 安裝 | DIN-Rail Mounting |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +85 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
