觸發模式
觸發模式
軟體觸發(Internal Software Trigger)
由 PC 端下命令設定好 A/D 採集的參數,再下命令觸發後,開始進行 A/D 數據採集。
內部時脈觸發(Internal Pacer Trigger)
外部時脈觸發(External Pacer Trigger)
A/D 採集的速度及數據筆數,皆由外部的電氣訊號控制,每一個電氣訊號的負緣觸發一次的 A/D 採集。
外部事件觸發(External Event Trigger)
由 PC端下命令設定好A/D 採集的參數,再由外部的電氣訊號觸發後,開始進行A/D數據採集。
外部數位訊號觸發模式,採集模式可以區分成

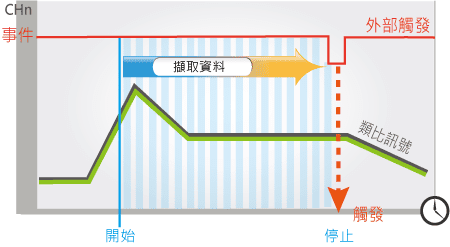

1. 預觸發 (Pre-Trigger)
在收到觸發訊號之前,A/D 數據就一直被採集,且暫存在模組的記憶體之中。等到接收到觸發訊號時,再將已採集 N 筆 A/D 數據傳輸出去。

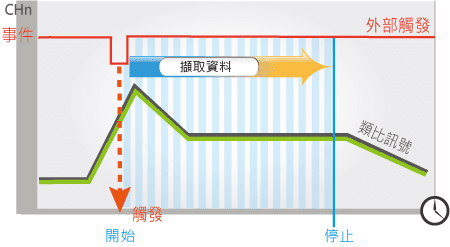

2. 後觸發 (Post-Trigger)
接收到觸發訊號後,才開始進行N筆A/D 數據的採集。

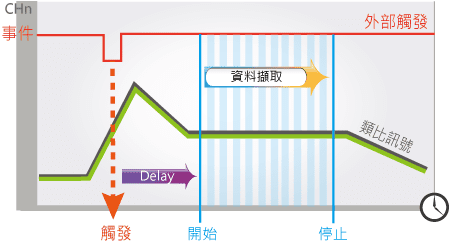

3. 延遲觸發 (Delay-Trigger)
接收到觸發訊號後,會延遲一段時間,才開始進行N筆A/D 數據採集。

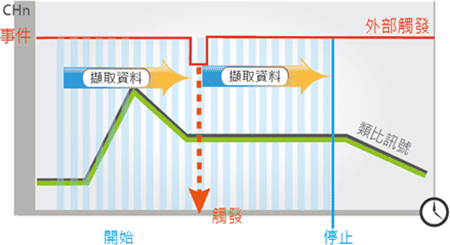

4. 中間觸發(Middle- Trigger)
在收到觸發訊號之前,A/D 數據就一直被採集,且暫存在模組的記憶體之中。等到接收到觸發訊號時,仍進行A/D 數據採集。觸發訊號之前的資料量及觸發訊號之後的資料量為總資料的一半。採集完成將已採集數據傳輸出去。
類比輸入準位觸發觸發模式
由 PC端下命令設定好A/D 採集的參數,當類比輸入值高於或低於設定的特定電壓值後觸發,開始進行A/D數據採集。
類比輸入觸發是輸入的電壓訊號高於或是低於某個特定的電壓設定值時進行觸發。另外類比觸發可以用來偵測一連續電壓訊號中的瞬間變化,使用者可以指定輸入訊號的觸發電壓位準範圍,一旦超出這範圍或進入這範圍的電壓位準便觸發開始進行採樣。
1. Above High:訊號高於高位準時觸發
2. Below Low:訊號低於低位準時觸發
3. Leave-region :訊號離開高低位準範圍時觸發
4. Entry-region :訊號達到高低位準範圍內時觸發
