I-8KE4-MTCP-G/I-8KE8-MTCP-G
網路型I/O單元 |
|
| |
| |
|
 |
 |
| I-8KE4-MTCP-G |
Model: I-8KE8-MTCP-G |
|
|
| |
 |
|
I-8KE4-G 和 I-8KE8-G 是具有 Modbus 通訊協定的網路型 I/O 單元。它支援 8K 和 87K 兩個系列大部分的 I/O 模組 (例如 DI, DO, DIO, AI, AO... 等等)。可以做為遠端資料收集和控制，應用在環境監測、電源管理、工廠自動化...等等。

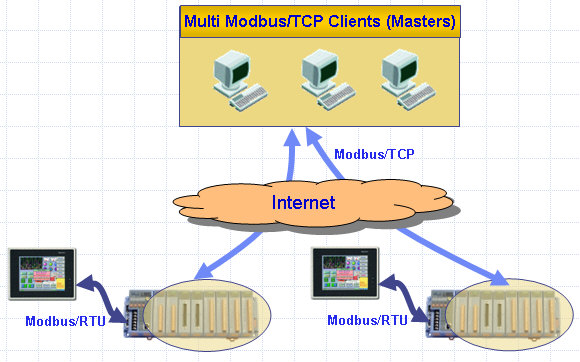

大部分的系統監控和資料擷取軟體都有支援Modbus通訊協定, 用戶可以簡單又快速的結合I/O設備到系統監控軟體或資料擷取軟體, 並應用在環境監測, 電源管理, 與工廠自動化上。 |
|
|
| |
 |
- 支援IPv4
- 支援Modbus通訊協定(Modbus/TCP, Mudbus/RTU), 相容於Modbus通訊協定之SCADA軟體
- 每一個通訊口(RS-232和Ethernet)都支援VxComm技術
- 支援8K and 87K DI/DO/AI/AO模組
- 自動掃描插槽上的模組,並且將 I/O 的記憶體位址排列成連續的
- 偵測模組 Online/Offline 狀態
- 支援AO, DO, 類I/O 模組的上電值 (Power On Value), 及安全值 (Safe Value) 的設定
- 控制面板可以設定網路(IP, Mask, Gateway)
- 允許最多8個主控端的存取
- 韌体(Firmware)可以更新(透過RS-232)
|
|
| |
 |
我們提供了幾個在 Windows 98/SE/NT/2K/XP 上使用的 Modbus 工具軟體，包括了

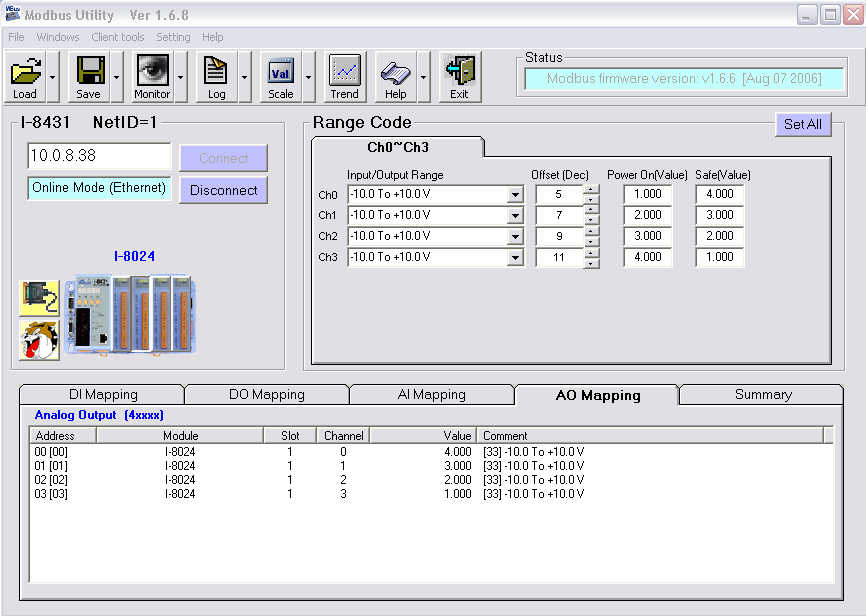

- Modbus Utility 可透過網路做線上設定
- I/O模組設定
- 記憶I/O模組配置與設定,可以更新I/O模組配置設定(新增模組時)
- 自動產生 I/O 的記憶體對映表
- 設定資料的匯出/匯入(可以在離線時開啟系統設定檔以便查詢)
- COM Port功能設定(Modbus/RTU 閘道, VxComm, UpLink, Programming, Debug)
- 直接顯示I/O數值,有3種顯示模式可以選擇(Value, Dec, Hex)
- 直接控制類比輸出與數位輸出
- 具備類比,數位 趨勢圖功能(可以選擇不同通道繪出趨勢圖)
- I/O數值可以存成逗號分隔的文字檔
- Power on value and safe value 的設定,WDT 設定
- MBRTU
Modbus/RTU的客戶端程式(附VB6的原始程式碼)，可用來對Modbus/RTU的伺服端設備對測試。
- MBTCP
Modbus/TCP的客戶端程式(附VB6 的原始程式碼)，可用來對Modbus/TCP的伺服端設備對測試。
|
|
 |
| |
|
| |
 |
| Models |
I-8KE4-MTCP |
I-8KE8-MTCP |
| CPU 模組 |
| CPU |
相容於80186-80(16-bit and 80MHz) |
| SRAM |
512 KBytes |
| Flash |
512 KBytes |
| EEPROM |
2 KBytes |
| NVRAM |
無 |
| RTC (萬年歷時鐘) |
無 |
| 硬體序號 |
無 |
| 內建看門狗機制 |
有 |
| 通訊介面 |
| COM 0 |
內部使用和插槽上的87K模組通訊 |
| COM 1 |
RS-232用來更新韌体(用Modbus Utility 可做其他功能設定) |
| COM 2 |
無 |
| COM 3 |
無 |
| COM 4 |
無 |
| Ethernet Port |
相容於10BaseT NE2000 |
| SMMI(控制面板) |
| 5個數字顯示器 |
有 |
| 3個可程式控制的LED指示燈 |
有 |
| 4個按鍵 |
有 |
| 底板I/O 槽數 |
| Slot Number |
4 槽 |
8 槽 |
| Mechanical |
| 尺寸 |
230 mm x 110 mm x 75.5 mm |
354 mm x 110 mm x 75.5 mm |
| 操作環境 |
| 操作溫度 |
-25 °C ~ +75 °C |
| 儲存溫度 |
-30 °C ~ +85 °C |
| 溼度 |
5 ~ 95%,無凝露 |
| 電源 |
| 防呆保護 |
電極反向電源保護 |
| 屏蔽地線 |
確保接地系統的安全 , 突波保護 |
| 3仟伏靜電隔離 |
有 |
| 輸入電源 |
10 ~ 30 VDC |
| 電源功率 |
20 W |
| 消耗功率 |
3.9 W |
5.1 W |
|
| |
 |
| I-8KE4-MTCP-G |
4槽的乙太網路型I/O單元(灰色外殼) |
| I-8KE8-MTCP-G |
8槽的乙太網路型I/O單元(灰色外殼) |
|
| |
 |
| KA-52F |
AC100 ~ 250 V 輸入, DC 24 V/1 A 輸出, 扁頭型的電源供應器 |
| DIN-KA52F |
具35 mm軌道固定裝置的KA-52F變壓器 |
| DP-660 |
AC 85 ~ 270 V 輸入, DC 24 V/1.7 A 和 5 V/0.5 A 輸出的電源供應器 |
| DP-665 |
AC 85 ~ 270 V 輸入, DC 24 V/2.5 A 和 5 V/0.5 A 輸出的電源供應器 |
| DP-1200 |
AC 85 ~ 264 V 輸入, DC 24V/5A 輸出的電源供應器 |
|
| |
|
|
| |
|
|
