Win-GRAF PAC 新應用：eLogger HMI + Win-GRAF SoftLogic
Jun. 28, 2017

還在尋找經濟實惠且優質的人機 + 控制方案?

泓格科技多年來踩著穩健的步伐，針對各個產業量身打造了各式各樣的產品，以符合客戶專屬的需求。同樣的，為了讓使用者能即時掌握控制系統的處理程序，與快速反應設備的突發狀況，在眾多商品中，我們提供了這套優質的 Win-GRAF 監控方案，讓您可透過智慧型手機/平板/NB 上的瀏覽器，達成零距離的完美掌控。

經濟實惠且優質的監控方案:

IEC 61131-3 PLC 控制器：WP-5238-CE7
PLC 軟邏輯開發軟體：Win-GRAF
HMI & Web Server設計軟體：eLogger (免費!)
各式遠端 I/O (Modbus TCP、Modbus RTU/ASCII、DCON)

若想搭配更強大的圖控軟體，可以選擇 InduSoft，泓格科技為大中華地區 InduSoft 總代理，歡迎洽詢！
http://www.icpdas.com/products/Software/InduSoft/indusoft_tc.htm

在 WP-5238-CE7 小巧的外型下，蘊藏著強大而靈活的靈魂 (Win-GRAF)，運用著設計者的巧思，您可搭配 eLogger 建構出簡單且易用的監控系統，並達到設備控制。

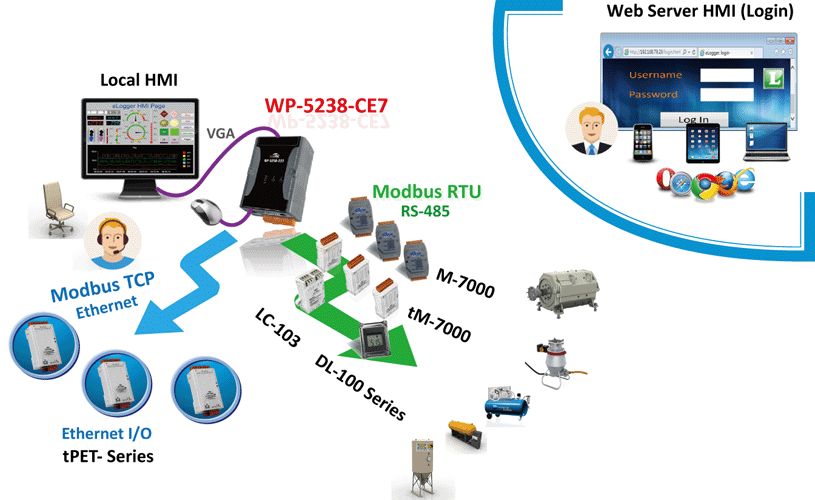

有別於傳統 PLC + HMI 的個別使用，採用 Win-GRAF + eLogger，您可將 PLC 程式與 Local/Web HMI 整合在同一台 Win-GRAF PAC 中運行，同時，使用者可透過手機/平板/NB，來登入其 Web Server 並遠端監控 Web HMI。

請參考以下詳細介紹!

WinPAC 系列控制器：WP-5238-CE7

泓格科技所推出的 WP-5238-CE7 為一款最具經濟效益的 Windows CE PAC。其內建 Windows CE 7.0 作業系統，擁有數個通訊介面 (VGA、USB、乙太網路通訊埠、RS-232/ RS-485 通訊埠) 與 I/O 擴充插槽，採用工業規格標準 24 V 電源輸入，並可使用 DIN-Rail 方式來安裝在小機箱內。

內建 Web Server 服務，可遠端操控 Web HMI

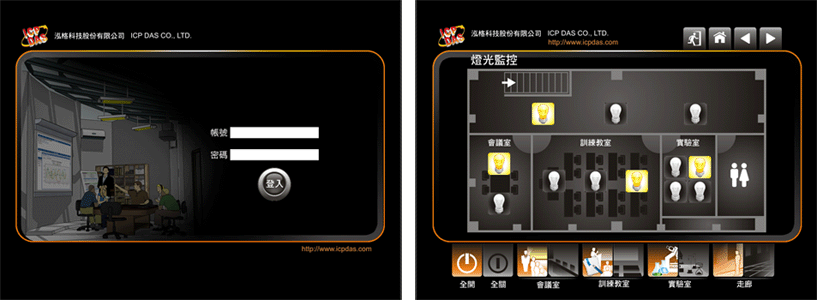

WP-5238-CE7 內建有 Web Server，可提供遠端登入的功能。您可在 eLogger 內設計好 Web HMI 畫面，並設定好登入的帳號/密碼，再將專案上傳到 PAC 內。之後，使用者即可隨時隨地，使用隨手可得的智慧行動裝置，透過網頁的方式登入到 Web Server，來遠端監看並操作 Web HMI，達到即時掌控設備資訊的新體驗。

WP-5238-CE7 支援多種 Modbus 通訊協定

WP-5238-CE7 對上 - 應用端，支援了 Modbus TCP 和 Modbus RTU 通訊協定，可與一般常見的圖控軟體 (像是 InduSoft、iFix、InTouch、Wizon、Citect…等) 相互連接/通訊。一台 WP-5238-CE7 一般可連接 1 ~ 32 台上位機 (最多可連接 64 台)。

WP-5238-CE7 對下 - 設備端，支援了下列通訊協定：

1. Modbus RTU/ASCII:
	您可選用泓格科技的 M-7000 系列 I/O、DL-100 溫/濕度錶頭、tM 系列 I/O、LC 燈控 I/O、無線 ZigBee I/O 或其他廠牌有支援 Modbus RTU 或 ASCII 的 I/O 模組、錶頭或設備。

2. DCON:
	您可選用泓格科技的 I-7000 系列 I/O。

3. Modbus TCP:
	WP-5238-CE7 可以當成 Modbus TCP Master 來連接各類有支援 Modbus TCP Slave 的設備。因此，您可選用泓格科技的 ET-7000 與 tET 系列 I/O 或 tGW-700 系列閘道器來擴充遠程的 Modbus TCP 轉 Modbus RTU/ASCII 設備。

4. 自訂通訊格式:
	WP-5238-CE7 內的 Win-GRAF Driver 支援使用 COM_open、COM_status…等 RS-232/ 422/ 485 的功能方塊來自行編寫，自訂的通訊格式並與其相對應的設備來連接。

I/O 擴充

WP-5238-CE7 主機內可以插入一張 XV 板卡來擴充本機 I/O，目前有下列型號可供選擇，您也可至官網查詢新推出的 XV-board。
http://www.icpdas.com/root/product/solutions/hmi_touch_monitor/touchpad/xv-board_selection.html

產品型號	通道數
產品型號	DI	DO	AI	AO
XV107/XV107A	8	8	-	-
XV110	16	-	-	-
XV111/XV111A	-	16	-	-
XV306	4	4	4	-
XV307	4	4	-	2
XV308	DI+DO=8		-	-
XV310	4	4	4	2

軟邏輯開發軟體：Win-GRAF

採用 Win-GRAF 軟體，WP-5238-CE7 即可支援 IEC 61131-3 國際標準 PLC 語法，可使用階梯圖 (LD)、功能方塊圖 (FBD)、順序式功能圖 (SFC)、結構化文字 (ST)…等 PLC 慣用的語法來開發應用程式，設計出簡單且符合人性化的操作。

HMI 設計軟體：eLogger

eLogger 是泓格科技開發的一套免費且簡單易用的 HMI (Human Machine Interface) 軟體，可用來設計 Web Server HMI，提供 PC 與智慧行動裝置，透過網頁瀏覽的方式對 PAC 進行遠端操作。搭配 Win-GRAF 開發軟體，使用者無需再撰寫任何程式語言，即可製作出專業的監控應用。

綜合以上說明，追求極致經濟效益的您，請立即選用泓格科技為您精心搭配的這套完美組合，選擇 Win-GRAF PAC : WP-5238-CE7 讓您以較簡約的價格立即提升完善的監控系統，為您贏得產業競爭力。

相關應用產品：

軟體
● 軟邏輯開發軟體: Win-GRAF
http://www.icpdas.com/root/product/solutions/softplc_based_on_pac/isagraf/isagraf_tc.html
● HMI & Web Server 設計軟體: eLogger
http://www.icpdas.com/root/product/solutions/software/scada_hmi/elogger/elogger.html

關於如何在 Win-GRAF PAC 上應用 Win-GRAF SoftLogic 與 eLogger HMI? 請參訪
泓格科技首頁 > 支援服務 > 產品問答 > Win-GRAF Soft-Logic PAC > FAQ-018

硬體
● Win-GRAF PAC : WP-5238-CE7
   http://www.icpdas.com/root/product/solutions/softplc_based_on_pac/win-graf/wingraf-pac/wp-5xx8_tc.html

● XV 系列板卡 (DI、DO、AI、AO)
   http://www.icpdas.com/root/product/solutions/hmi_touch_monitor/touchpad/xv-board_selection.html

● 遠程 I/O 模組 (Modbus TCP、Modbus RTU/ASCII、DCON)
   http://www.icpdas.com/root/product/solutions/remote_io/remote_io_products_tc.html
