    PROFIBUS轉CANopen閘道器




    GW-7553-CPM是一款支援PROFIBUS DP通訊協定的從站閘道器,其提供了讓 PROFIBUS主站可直接存取 CANopen設備的解決方案,我們還提供用戶能夠配置GW-7553-CPM的實用軟體。透過 GW-7553-CPM,用戶可輕易的整合PROFIBUS與CANopen網路,將CANopen設備連接到PROFIBUS的網路上。



    應用
    • 工業自動化
    • 工廠自動化
    • 流程自動化
    • 等等


    特色
    通訊協定 DP-V0 從站
    PROFIBUS 傳輸速度 (Kbps) 9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000
    傳輸速度設定 自動偵測
    最大輸入資料長度 240 Bytes
    最大輸出資料長度 240 Bytes
    位址設定 0~126(由指撥開關設定)
    CANopen標準 CiA CANopen 標準 DS-301 v4.02
    CANopen消費者協定 Node Guarding與Heartbeat
    CANopen命令數 支援110 CANopen SDO/PDO命令
    COM RS-232
    指示燈 PWR、ERR、與RUN LEDs
    網路隔離保護 高速耦合隔離保護電路
    直流隔離保護 3000VDC on PROFIBUS side

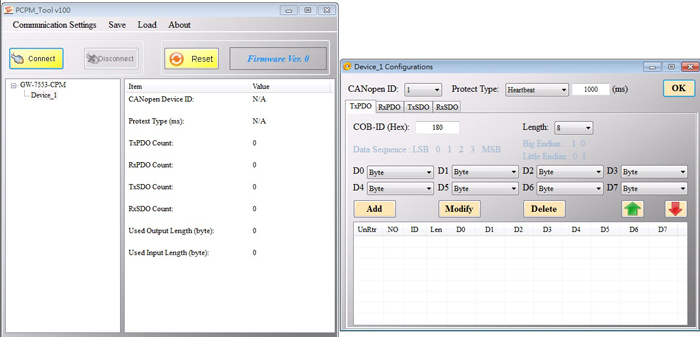

    工具程式
    GW-7553-CPM工具程式可以幫助使用者,來設定GW-7552。GW-7552工具程式的特點如下:
    • 透過RS-232新增/移除CANopen slave設備
    • 顯示診斷訊息
    • 提供CANopen命令的測試功能



    Modbus支援命令
    Only the following CANopen commands are supported by the gateway.

    Communication  objecte COB-ID(s) hex Slave nodes
    NMT node control 000 Receive only
    Sync 080 Receive only
    Emergency 080 + NodeID Transmit
    TimeStamp 100 Receive only
    PDO 180 + NodeID
    200 + NodeID
    280 + NodeID
    300 + NodeID
    380 + NodeID
    400 + NodeID
    480 + NodeID
    500 + NodeID
    1. Transmit PDO
    1. Receive PDO
    2. Transmit PDO
    2. Receive PDO
    3. Transmit PDO
    3. Receive PDO
    4. Transmit PDO
    4. Receive PDO
    SDO 580 + NodeID
    600 + NodeID
    Transmit
    Receive
    NMT node monitoring (node guarding/heartbeat) 700 + NodeID Transmit
    LSS 7E4
    7E5
    Transmit
    Receive


    硬體規格
    硬體
    CPU 80186, 80 MHz
    SRAM/Flash/EEPROM 512 KB / 512 KB / 16 KB
    看門狗 看門狗IC
    CPU內建
    ESD保護 4 kV class A
    PROFIBUS 介面
    控制器 Profichip VPC3+C
    收發器 ADI ADM2486
    連接器 9針母座D-Sub
    鮑率(bps) 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M
    傳輸距離(m) 依鮑率不同而不同 (例如9600 bps鮑率下最遠 1.2 km)
    隔離 3000 V DC-DC隔離,依 UL1577規範2500 Vrms持續一分鐘 (磁耦合)
    通訊協定 DP-V0
    UART 介面
    COM RS-232(韌體更新或設定模組)
    COM連接器 3針螺絲端子(RxD, TxD, GND)
    鮑率(bps) 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
    資料位元 7, 8
    停止位元 1, 2
    同位元 不使用、奇同位、偶同位
    LED
    LED指示燈 PWR LED, RUN LED, ERR LED
    電源
    輸入範圍 +10 ~ +30 VDC
    保護 電源反接保護、過電壓保護
    功耗 2.5 W
    機構
    安裝方式 DIN-Rail
    尺寸 72 mm x 33 mm x 119 mm (W x L x H)
    環境
    操作溫度 -25 ~ 75℃
    儲存溫度 -30 ~ 85℃
    濕度 5 ~ 95% RH,無冷凝


    訂購資訊
    GW-7553-CPM CR
    PROFIBU 轉 CANOpen 轉換器
    GW-7553-CPM-M CR
    PROFIBU 轉 CANOpen 轉換器(鐵殻版)
