XP-8xx7-CE6 系列 (XP-8047-CE6/8347-CE6/8747-CE6) 是泓格科技
(ICP DAS) 新一代的 ISaGRAF 可程式自動化控制器
(Programmable Automation Controller). 它配備一個運行 Windows Embedded CE 6.0 作業系統的 AMD LX 800 CPU (500 MHz)
, 數個通訊介面 (VGA 解析度: Max. 1600 x 1200, USB2.0: 2 個, Ethernet: 2 個,
10/100 Mbps, RS-232/RS-485: 4 或 5 個) 與
3/7 個插槽可用來配置高效能的並列 I/O 模組 (高卡 I-8K 模組) 和串列 I/O 模組
(高卡 I-87K 模組).
主要優點 (與 WP-8xx7, VP-2xW7 相比) :
• XP-8xx7-CE6 的 USB-mouse 操作 與 Ethernet 通訊, 比 WP-8xx7 與 VP-2xW7 更有效率. (占用較少的 CPU loading)
• XP-8xx7-CE6 的 記憶體容量 (Flash 與 SDRAM) 遠多於 WP-8xx7 與 VP-2xW7.
XPAC 系列之 XP-8xx7-CE6 支援 ISaGRAF Workbench Ver. 3:
• IEC 61131-3 標準開放式 PLC 程式語言 (LD, FBD, SFC, ST, IL, FC) + 流程圖 (FC)
• 自動掃描 I/O
• 線上除錯與監控, 離線模擬程式
• 簡易 (繪圖) 人機介面 |
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
 Windows Compact Edition 6.0 |
| .NET Compact Framework 3.5 |
| 預裝 ISaGRAF Ver.3 SoftLogic 軟體 |
| 支援國際標準 IEC 61131-3 PLC 編程語言 |
| 支援 Web HMI 功能 |
| 支援連接微軟 SQL Server
|
| 最多可接受 2 MB 的 ISaGRAF 程式碼 |
| |
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
| AMD LX 800 處理器 (32 位元, 500 MHz) |
| 比 WP-8xx7 的 USB 與 Ethernet 串口更具效率 |
| 512 MB DDR SDRAM, 內建 4 GB Flash |
| 電池備援 SRAM: 512 KB |
| 系統救援 CF 卡 (災害復原系統) |
| 0/3/7 個 I/O 插槽 (支援高卡 I/O 模組) |
| 雙乙太網路串口 (10/100M) |
| 5 個通訊串口 (RS-232/RS-485) |
| 備援 (冗餘) 電源輸入 |
| |
|
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
| 型號 |
XP-8047-CE6
|
XP-8347-CE6 |
XP-8747-CE6 |
| 系統軟體 |
|
| 作業系統 |
Microsoft Windows Embedded CE 6.0 |
| .NET Compact Framework |
3.5 |
| 內建服務 |
FTP Server, Web Server |
| 開發軟體 |
|
| ISaGRAF Software |
ISaGRAF Version 3 : IEC 61131-3 標準. 語言: LD, ST, FBD, SFC, IL 和 FC
支援 Soft-GRAF HMI: XP-8xx7-CE6, WP-8xx7 與 VP-2xW7 型號的 PAC. |
| 最大程式碼容量 |
最多可接受 2 MB 的 ISaGRAF 程式碼 (Appli.x8m 要小於 2 MB) |
| 非 ISaGRAF |
選項: Microsoft EVC++4.0 或 VS .NET 2003/2005/2008 (VB .NET 2003/2005/2008, C# .NET 2003/2005/2008) 搭配 .Net Compact Framework 3.5 |
| 網路服務 |
|
| 網路人機介面 (Web HMI) |
支援 Web HMI 功能, PC 上執行 Internet Explorer 可經由區域網路, 網際網路 或 撥接 Modem 上網監控 XP-8xx7-CE6. |
| 安全性 |
Web HMI 提供 3 組 使用者帳號 和 密碼保護, 分別是 high/middle/low 權限 |
| 電源 |
|
| 輸入電源 |
+10 ~ +30 VDC |
| 靜電隔離 |
1 kV |
冗餘電源輸入
(redundant) |
有, 一個冗餘電源輸入與一個繼電器輸出 (1 A @ 24 VDC)
繼電器輸出用於警示是否有電源失效事件發生 |
供電能力
(Capacity) |
1.8 A, 5 V 供給 CPU 與底板;
總供電量 15 W |
1.8 A, 5 V 供給 CPU 與底板;
5.2 A, 5 V 供給 I/O 擴充插槽,
總供電量 35 W |
2.0 A, 5 V 供給 CPU 與底板;
5.0 A, 5 V 供給 I/O 擴充插槽,
總供電量 35 W |
功耗
(Consumption) |
14.4 W (0.6 A @ 24 VDC)
|
14.4 W (0.6 A @ 24 VDC) |
16.8 W (0.6 A @ 24 VDC) |
| 一般環境 |
|
| 溫度 |
運作: -25 ~ +75 °C,
保存 : -30 ~ +85 °C |
| 濕度 |
相對溼度 : 5 ~ 90 % (無凝露) |
| 系統 |
|
| 處理器 (CPU) |
AMD LX 800 (32-bit & 500 MHz) 處理器 或 相容 |
雙看門狗機制
(Dual Watchdog Timers) |
有 |
| 即時時鐘 (RTC) |
可讀/寫 年、月、日、時、分、秒, 並提供星期資訊 |
系統記憶體
(System Memory) |
512 MB DDR SDRAM |
| 雙電池備援 SRAM |
512 KB (可斷電保持資料 5 年) |
| FLASH |
4 GB (當作 IDE Master) |
| EEPROM |
16 KB (資料可保持 40 年, 可重覆讀寫 1,000,000 次) |
| CF 卡 |
1 GB (最高支援到 32 GB) |
| 硬體序號 |
有, 64-bit 硬體唯一序號 (Hardware Serial Number) |
| 旋轉式開關 (Rotary Switch) |
有 (0 ~ 9) |
| 指撥式開關 (DIP Switch) |
- |
有 (8 bits) |
| 站號 |
1 ~ 255, 軟體方式設定 |
| VGA 與通訊介面 |
|
| VGA 連接埠 |
有,
(解析度: 1600 x 1200, 1024 x 768, 800 x 600, 640 x 480) |
| USB 2.0 |
2 個 |
| Ethernet |
RJ-45 x 2, 10/100 Base-TX 雙乙太網路埠 (Auto-negotiating, Auto MDI/MDI-X, LED indicators);
建議使用 NS-205/NS-208 工業級乙太網路交換器. |
| COM1 |
RS-232 (RxD, TxD, GND); 非隔離 |
內部通訊用，與插槽上的 I-87K 高卡通訊用 |
| COM2 |
RS-232 (RxD, TxD, GND); 非隔離; 速率: 最高 115200 bps . |
| COM3 |
RS-485 (D2+, D2-); 內含 "Self Tuner" 晶片 ; 隔離電壓: 3000 VDc
|
| COM4 |
RS-232/RS-485 (
RS-232: RxD, TxD, CTS, RTS, GND ; RS-485: DATA+, DATA-);
非隔離; 速率: 最高 115200 bps |
| COM5 |
RS-232 (RxD, TxD, CTS, RTS, DSR, DTR, CD, RI and GND);
非隔離;
速率: 最高 115200 bps |
| I/O 插槽 |
|
| 插槽數目 |
0 個空槽 |
3 個空槽 (slot 1 ~ slot 3) |
7 個空槽 (slot 1 ~ slot 7) |
| * 只支援 並列 (parallel) : I-8K I/O 高卡 及 串列 (serial) : I-87K I/O 高卡 |
| 熱插拔功能 |
- |
* 只有 I-87K I/O 高卡可支援熱插拔 |
| 機構 |
|
| 尺寸 (W x L x H) |
137 mm x 132 mm x 125 mm |
231 mm x 132 mm x 125 mm |
355 mm x 132 mm x 125 mm |
| 安裝方式 |
標準導軌安裝 (DIN-Rail) 或壁掛式安裝 (Wall Mounting) |

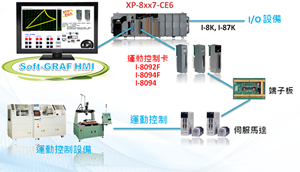

| 運動控制 (Motion) |
|
| 馬達運動控制 |
- |
可整合 1 或 多片 I-8092F (2 軸) 或 I-8094F/8094 (4 軸) |
| PWM 脈波輸出 |
|
| 高速 PWM 模組 |
I-7088, I-8088W, I-87088W:
8-ch. PWM 輸出, 軟體支持 1 Hz ~ 100 KHz (非連續), 功率: 0.1 ~ 99.9%
|
| PWM (DO 模組) |
最多 8 接點. 最快 250 Hz. Off=2, On=2 ms. 輸出方波: Off: 2 ~ 32766 ms, On: 2 ~ 32766 ms,
可選用的輸出卡 : I-8037W, 8041W, 8041AW, 8042W, 8050W, 8054W, 8055W, 8056W, 8057W, 8060W, 8063W, 8064W, 8068W, 8069W. (Relay 型式的 DO 受限於 Relay, 無法產生快速的脈衝) |
| 計數器, Encoder, 頻率量測 |
| 並列式 (Parallel) DI 計數器 |
最多 8 接點. 計數值: 32-bit. 最快 250 Hz.最小 ON 與 OFF 寬度必需 > 2 ms.
可選用的輸入卡 : I-8040W, 8040PW, 8042W, 8046W, 8048W, 8050W, 8051W, 8052W, 8053W, 8053PW, 8054W, 8055W, 8058W, 8063W. |
| 串列式 (Serial) DI 計數器 |
最快 100 Hz. 計數值: 0 ~ 65535 (16-bit). 可選用的輸入卡: I-87040W, 87046W, 87051W, 87052W, 87053W, 87053W-A5, 87054W, 87055W, 87058W, 87059W, 87063W. |
| 遠程 DI 計數器 (Counter) |
最快 100 Hz. 計數值: 0 ~ 65535 (16-bit). 所有遠程的 I-7000 及 I-87K DI 卡都支援計數器. |
| 高速計數器 |
I-87082W: 最快 100 kHz, 32 bit;
I-8084W : 最快 250 kHz, 32 bit. |
| Encoder |
I-8093W: 3 軸之 Encoder 模組, Quadrant 輸入模式可達到 1 MHz 輸入頻率, Pulse/Direction 及
CW/CCW 輸入模式可達到 4 MHz 輸入頻率. (FAQ-112)
I-8084W: 4-ch Encoder, 可以為 pulse/direction, 或 Up/Down 或 A/B phase (Quad. mode), 不支持
Encoder Z-index. (FAQ-100) |
| 頻率量測 |
I-87082W: 2-ch, 1 Hz ~ 100 kHz;
I-8084W : 8-ch, 1 Hz ~ 250 kHz; |
| 通訊協定 |
|
Modbus RTU/ASCII Master
通訊協定
|
最多可使用 33 個通訊埠 (COM1 ~ 5 與 擴增的 COM6 ~ COM33, 若已在 Slot 1 ~ 7 插上多埠卡) 以 Modbus RTU/ASCII Master 協議來連接其他 Modbus Slave 設備.
(XP-8347-CE6/8747-CE6 的 COM1 僅提供與插槽上的 I-87K 模組內部通訊使用) |
Modbus TCP/IP Master
通訊協定 |
最多可連接 100 台支援標準 Modbus TCP/IP Slave 通訊協議的設備 (FAQ-113) |
Modbus RTU Slave
通訊協定 |
最多可使用 9 個通訊埠 (COM1 ~ 33) 以 Modbus RTU Slave 通訊協議來連接 ISaGRAF, PC/人機介面/ OPC Server 及觸控螢幕.
(XP-8347-CE6/8747-CE6 的 COM1 僅提供與插槽上的 I-87K 模組內部通訊使用) |
Modbus TCP/IP Slave
通訊協定 |
2 個乙太網路埠都支援 Modbus TCP/IP Slave 通訊協議連接 ISaGRAF 及 PC/人機介面. LAN1 與 LAN2 最多共可支持 64 連結. (XP-8xx7-CE6 若使用 1 個 連結來連接每台 PC/HMI, 最多可連接 64 台 PC/HMI; 若使用 2 個連結來連接每台 PC/HMI, 則最多可連接 32 台 PC/HMI; ...) 當其中一條網路斷線, 另一條網路可繼續連結 PC/HMI. |
| Web HMI |
透過網路通訊埠與使用微軟 IE 瀏覽器的電腦連線 |
I-7000 與 I-87K
RS-485 遠程 I/O |
COM3 ~ 4 其中一個埠可連接遠程 I/O : I-7000 I/O 模組, I-87K 底板 + I-87K 串列 I/O 卡 及 RU-87Pn + I-87K 高卡. 一台控制器最多可連接 255 台 I-7000/87K 遠程 I/O 模組. |
| M-7000 系列 Modbus I/O |
最多 33 個 RS-485 port : COM1 ~ 5 與 (多埠卡上擴充的 COM6 ~ COM33) 可連接 M-7000 系列 Modbus I/O. 每個 通訊埠最多可接 32 個 M-7000 模組.
(XP-8347-CE6/8747-CE6 的 COM1 僅供與插槽上的 I-87K 模組內部通訊使用) |
| Modbus TCP/IP I/O |
LAN2 支持 ICP DAS Ethernet I/O : I-8KE4-MTCP 與 I-8KE8-MTCP 請參見以下網址: oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) FAQ-042. 當 LAN2 發生斷線, 主機將自動切換到 LAN1 來連線到 Ethernet I/O 繼續工作. (此功能需將 LAN1 與 LAN2 的 IP 設定在相同的 IP 網域) |
| FRnet I/O |
最多可使用 7 片 I-8172W 板卡 (插在第 1 ~ 7 槽), 來連接 FRnet I/O 模塊, 例如 FR-2053, FR-2057, FR-32R, FR-32P, 請參見 oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) FAQ-048.
每片 I-8172W 最多可連接 256 個 DO 加 256 個 DI 點 |
| 傳送 Email |
提供 mail_snd 和 mail_set functions, 可透過 Ethernet port 傳送電子郵件並可夾帶一個附件檔. |
| Ebus |
經由網路連接埠, 可讓 ICP DAS 各 ISaGRAF 控制器間彼此自行互相交換資料 (只適用於 LAN2) |
| SMS: 簡訊服務 |
COM4 或 COM5 的其中1個, 可連接一台 GSM modem. 使用者可用手機來對控制器詢問資料或下命令控制. 控制器也可主動回覆警報或資料給使用者的手機.
*
可選用的 GSM Modem: GTM-201-RS232 ( 850/900/1800/1900 GPRS 外接式 Modem) |
| 自定的通訊協定 |
使用者可在 COM1 ~ COM5 (與 COM6 ~ COM33, 假如有插多埠卡) 撰寫自定的通訊協定.
(XP-8347-CE6/8747-CE6 的 COM1 僅供與插槽上的 I-87K 模組內部通訊使用) |
| MMICON/LCD |
COM4 或 COM5,可連接 ICP DAS 的 MMICON. 它有 1 個 240 x 64 點的 LCD 與1 個 4x4 的鍵盤. 可用來顯示圖形,字串, 整數, 浮點數,也可用來輸入字串,整數,浮點數. |
UDP Server 與 UDP Client
(網路資料傳遞 與 主動回報) |
LAN1 或 LAN2 支持 UDP Server 與 UDP Client 協議來跟 PC/HMI 或其它有支持 UDP 協議的設備 來 傳送與接收資料. 例如可主動回報資料到 InduSoft 的 RXTX driver. |
TCP Client
(網路資料傳遞 與 主動回報) |
LAN1 或 LAN2 支持 TCP Client 協議, 可用來跟 PC/HMI 或其它有支持 TCP Server 協議的設備 來傳送與接收資料. 例如: 可主動回報資料到 InduSoft 的 RXTX driver, 或跟有支持 TCP Server 的定位 Camera 相連接. |
| SQL Client |
支援 SQL Client 功能可以連接後台的 Microsoft SQL Server (2000 SP3, 2005, 2008 或相容版本) 來進行資料的寫入或讀取. |
| 可熱插拔備援(冗餘)系統 |
本備援系統 (Redundant System) 提供 2 組 Active IP 永遠指向掌握控制權的那台 PAC 的 LAN1 與 LAN2 網路串口, 來讓 1 台或多台 PC/HMI/SCADA 軟件連接進來. 因此 PC/HMI/SCADA 不需去判斷那一台 PAC 是掌握控制權的那台, 只管使用這 2 組 Active IP 去連接即可. 另外本備援系統支持可熱插拔 I/O, 若所使用的 I/O 卡是 插在 RU-87P4 或 RU-87P8 擴充底板上的 I-87K 高卡, 當 I/O 卡發生意外損壞時, 可以不必停機直接拿一塊相同型號正常的 I/O 卡插入即可正常運作. 請參見 oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) FAQ-093. |
| CAN/CANopen |
可使用 COM1,2,4,5 或 COM6 ~ 33 (位於 I-8112iW/8114W/8114iW RS-232 擴充卡上) 來連接一顆
I-7530 : RS-232 轉 CAN 轉換器, 來支持符合 CAN 與 CANopen 規約的設備與傳感器 (sensor).
一台 XP-8xx7-CE6 最多可使用 32 個 RS-232 通訊埠來連接 32 個 I-7530. 請參見 oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) FAQ-086 |
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
| XP-8047-CE6 CR |
0 插槽 內建 WinCE 6.0 之 雙網路型 ISaGRAF PAC (RoHS) |
(OS: 多語系版) |
| XP-8347-CE6 CR |
3 插槽 內建 WinCE 6.0 之 雙網路型 ISaGRAF PAC (RoHS) |
(OS: 多語系版) |
| XP-8747-CE6 CR |
7 插槽 內建 WinCE 6.0 之 雙網路型 ISaGRAF PAC (RoHS) |
(OS: 多語系版) |
| XPCE6-GUP-17000 |
將 XP-8xx1-CE6 升級為 XP-8xx7-CE6 (或 將 XP-8xx9-CE6 升級為 XP-8xx6-CE6 ) |
|
|
| |
|
|
| |
|
|
|
|
|
| |
|
|
| |
