ISaGRAF PAC 應用說明 |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
|
| |
 應用支援列表 (依 PAC 型號)
| 型號 |
XP-8xx7
-CE6 |
WP-8xx7 |
VP-2xW7 |
VP-2117 |
iP-8x47 |
I-8xx7 |
μPAC-
5x07(P)
|
μPAC-
7186EG(P) |
I-7188EG |
I-7188XG |
| 應用 |
ISaGRAF 的 I/O Connection 功能
|
|
| |
注意: 當表格出現點選錯誤時, 可按 "F5" 來更新頁面. |
|
| |
|
|
| |
|
|
| |
|
|
|
|
|
| |

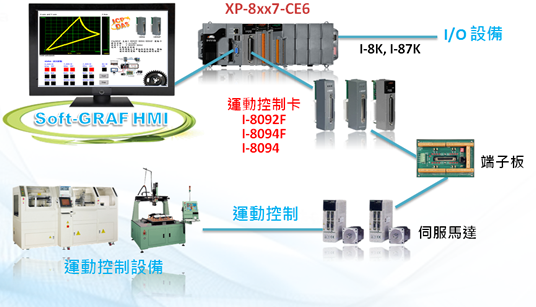

 運動控制: 採用 I-8094F/8092F/8094 |
|
| |
|
XP-8xx7
-CE6 |
WP-8xx7 |
VP-2xW7 |
VP-2117 |
iP-8x47 |
I-8xx7
|
μPAC-
5x07(P) |
μPAC-
7186EG(P) |
I-7188EG |
I-7188XG |
 |
|
|
|
|
|
|
|
|
|
|
|
| |
 I-8094 是 4 軸高速運動控制模組. |
|
| |
I-8094F (4 軸) 與 I-8092F (2 軸) 是高速運動控制模組, 具有一個 FRnet master 串口. |
|
| |
您只需使用一套 ISaGRAF 軟體, 即可實現 HMI 畫面設計, I/O 控制 與 運動控制. |
|
| |
請點選 oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 132 取得更多資訊. |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
 |
|
|
|
|
| |

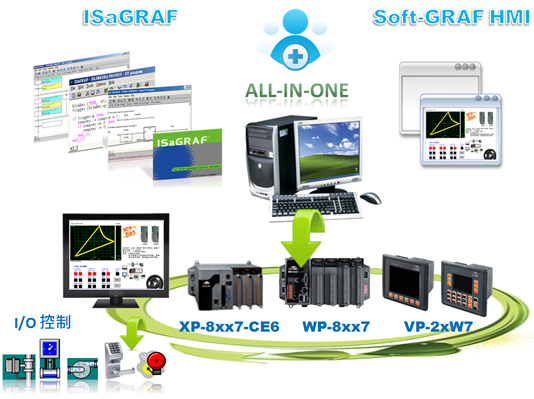

Soft-GRAF 軟體: 在 ISaGRAF PAC 內建立多采多姿的 HMI 畫面 (簡報下載:  ) |
|
| |
|
XP-8xx7
-CE6 |
WP-8xx7 |
VP-2xW7 |
VP-2117 |
iP-8x47 |
I-8xx7
|
μPAC-
5x07(P) |
μPAC-
7186EG(P) |
I-7188EG |
I-7188XG |
|
|
|
|
|
|
|
|
|
|
|
|
| |
All-in-one 設計:
使用一套 ISaGRAF 軟體, 即可完成 控制邏輯 與 HMI 畫面設計. |
|
| |
支援多樣化 HMI 元件:
| 頁面 (最多可建立 200 個頁面, 支援密碼權限管制)
數值 (輸入, 輸入權限管制, 顯示)
文字 (動態/靜態 顯示)
圖片 (動畫/靜態圖片 顯示)
移動軌跡圖 (1 軸 或 2 軸)
內建多種元件 (陸續增加中) |
      |
|
|
| |
支援多國語言:
英文, 繁體中文, 簡體中文...等. |
|
| |
HMI 畫面移動順暢 |
|
| |
請點選 oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 131 取得更多資訊. |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

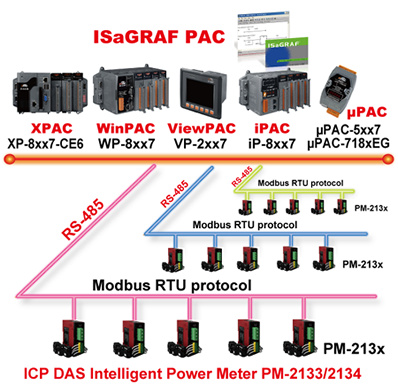

ISaGRAF PAC 連接 PM-2133/2134 智能電表 |
|
| |
|
|
|
| |
支援 Modbus 標準通訊協定，應用彈性大，可開多個 RS-485 通訊埠來連接多台 PM-213x 智能電表. |
|
| |
可應用於中小型賣場、建築之各樓層與工廠中負載機具等之電力量測監控系統. |
|
| |
PM-213x 智能電表具備 Wh pulse 輸出接點，可應用於需求連接校驗機台的系統. |
|
| |
PM-213x 智能電表採用外接開口式比流器 (CT)，裝置方便，利於不停電作業之系統應用 . |
|
| |
PM-213x 系列為一輕薄短小之三相 (單相) 功能性電表，具備基本電力參數量測、監測及通訊功能，與 ISaGRAF PAC 搭配，可應用於各種需求智慧型
電力量測的監控系統. |
|
| |
請點選 oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 129 取得更多資訊. |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

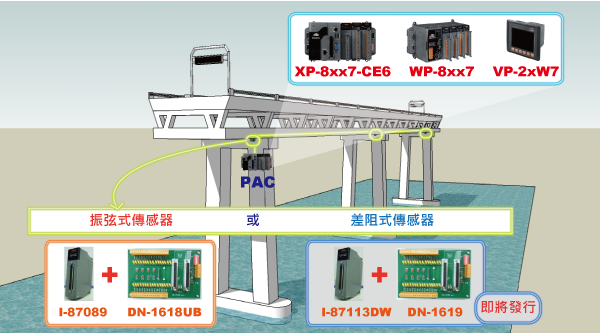

量測水泥建築物的應力 |
|
| |
|
|
|
| |
泓格科技 (ICP DAS) 發佈最有效的振弦式傳感器 (VW sensor) 與 差阻式傳感器 (Carlson Strain Gauge Inputs) 解決方案, 此方案主要應用來量
測建築物的應力 或 內部滲水的壓力, 可用於如江河大壩的監控, 橋樑監控 ...等. |
|
| |
ISaGRAF PAC (如 FAQ-091) 支援 I-87089 (振弦式傳感器主版) 加上 DN-1618UB (子版) 搭配 振弦式傳感器 (VW sensor) , 完成振弦式傳感器
應用方案. |
|
| |
XP-8xx7-CE6, WP-8xx7 或 VP-25W7/23W7 支援 I-87113DW 模組 (差阻式傳感器主版) 加上 DN-1619 模組 (DN-1618U-Test1) (子版) 搭配
差阻式傳感器 (Carlson Strain Gauge Inputs), 完成差阻式傳感器應用方案. |
|
| |
請點選 oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 091, 128 取得更多資訊. |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

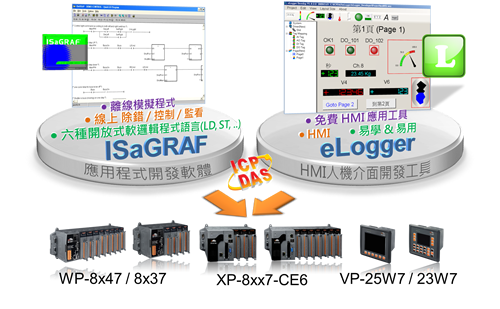

eLogger HMI 人機介面應用 |
|
| |
|
XP-8xx7
-CE6 |
WP-8xx7 |
VP-2xW7 |
VP-2117 |
iP-8x47 |
I-8xx7 |
μPAC-
5x07(P) |
μPAC-
7186EG(P) |
I-7188EG |
I-7188XG |
|
|
|
|
|
|
|
|
|
|
|
|
| |
eLogger 是 易學易用 多功能 的 HMI 人機介面開發工具. 泓格科技免費提供給產品使用者, 用以設計人機介面的圖形與控制元件等項目. |
|
| |
請點選 oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 115 : "開發 eLogger HMI 加上 ISaGRAF SoftLogic
一起應用於
WP-8xx7, VP-2xW7 與 XP-8xx7-CE6 等 PAC 內". |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

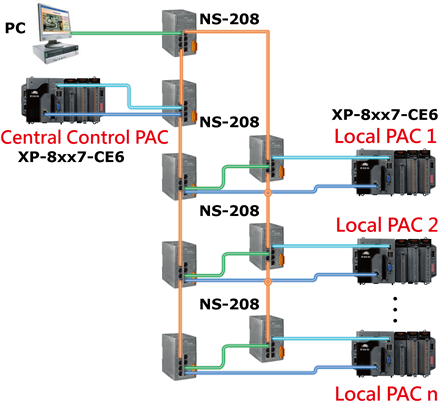

中央與地區控制站間的通訊備援 (冗餘) 系統 |
|
| |
|
XP-8xx7
-CE6 |
WP-8xx7 |
VP-2xW7 |
VP-2117 |
iP-8x47 |
I-8xx7 |
μPAC-
5x07(P) |
μPAC-
7186EG(P) |
I-7188EG |
I-7188XG |
|
|
|
|
|
|
|
|
|
|
|
|
| |
請點選 oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 119 取得更多資訊. 可採用 RS-485 或 乙太網路 通訊備援機制與應用. |
|
| |
|
|
| |
 |
|
| |
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

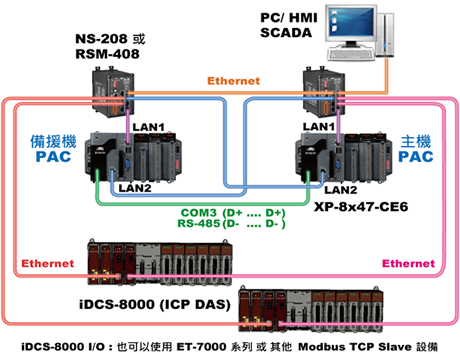

新備援 (冗餘) 系統 - 搭配 iDCS-8000 |
|
| |
|
XP-8xx7
-CE6 |
WP-8xx7 |
VP-2xW7 |
VP-2117 |
iP-8x47 |
I-8xx7
|
μPAC-
5x07(P) |
μPAC-
7186EG(P) |
I-7188EG |
I-7188XG |
|
|
|
|
|
|
|
|
|
|
|
|
| |
雙 PAC, 雙網口備援 |
|
| |
PC/HMI 只需指定去連接一個 IP, 即可自動連結到該備援系統, 若主 PAC 發生故障, 約 0.5 秒即可自動切換到另一台正常的 PAC. |
|
| |
iDCS-8000: 雙 Power board, 雙 MCU, 雙網口備援, I/O 板卡 2 個 1 組雙備援, 並支援熱插拔功能. |
|
| |
更多資訊在 oldweb.icpdas.com> FAQ > Software > ISaGRAF Ver.3 (Chinese) - 125. |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

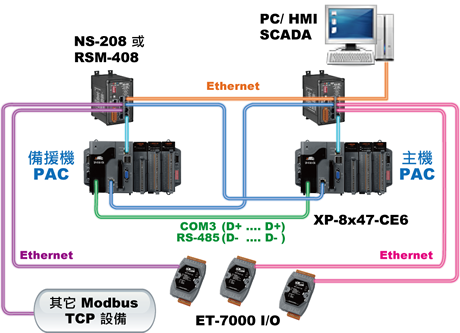

備援 (冗餘) 系統 - 搭配 Ethernet I/O |
|
| |
|
XP-8xx7
-CE6 |
WP-8xx7 |
VP-2xW7 |
VP-2117 |
iP-8x47 |
I-8xx7 |
μPAC-
5x07
(P) |
μPAC-
7186EG(P) |
I-7188EG |
I-7188XG |
|
|
|
|
|
|
|
|
|
|
|
|
| |
若其中一個乙太網路斷線或損毀, 備援 (冗餘) 控制器將會使用另一條網路來處理網路 (Ethernet) I/O 與資料交換. |
|
| |
掃描 Ethernet I/O 比掃描 RS-485 I-7000 或 I-87K I/O 更加快速. |
|
| |
更多資訊在 oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 125. |
|
| |
|
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

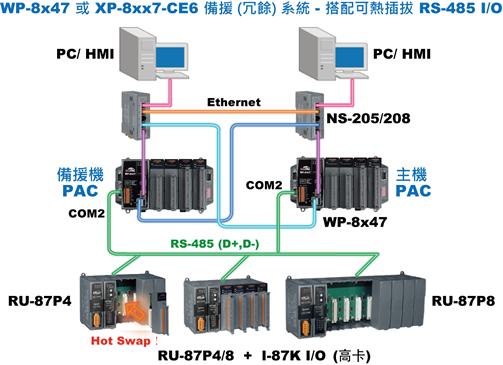

備援 (冗餘) 系統 - 搭配 熱插拔 RS-485 I/O |
|
| |
|
XP-8xx7
-CE6 |
WP-8xx7 |
VP-2xW7 |
VP-2117 |
iP-8x47 |
I-8xx7 |
μPAC-
5x07
(P) |
μPAC-
7186EG(P) |
I-7188EG |
I-7188XG |
|
|
|
|
|
|
|
|
|
|
|
|
| |
若 WP-8xx7 的其中一個網路損毀, 另一個仍會維持運作. |
|
| |
若其中一台控制器當機, 另一台會接手來控制 RS-485 I/O. |
|
| |
PC/HMI 可透過 1 或 2 個 Active IP 來連接到此備援 (冗餘) 系統. |
|
| |
I/O 可熱插拔. (只限 RU-87P1/2/4/8 搭配 I-87K 高卡 I/O) |
|
| |
更多資訊在 oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 093, 125. |
|
| |
|
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

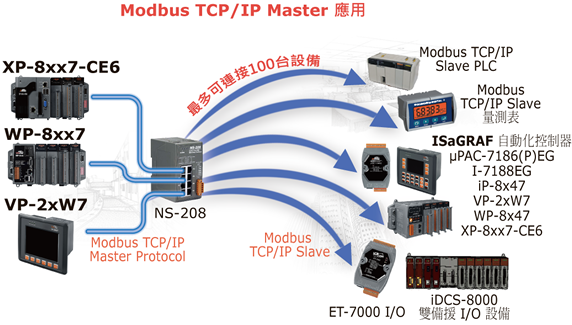

Modbus TCP/IP Master |
|
| |
|
XP-8xx7
-CE6 |
WP-8xx7 |
VP-2xW7 |
VP-2117 |
iP-8x47 |
I-8xx7 |
μPAC-
5x07(P) |
μPAC-
7186EG(P) |
I-7188EG |
I-7188XG |
|
|
|
|
|
|
|
|
|
|
|
|
| |
每台 XP-8xx7-CE6, WP-8xx7 與 VP-25W7/23W7 最多可以連接 100 個 Modbus TCP/IP slave 設備. |
|
| |
可連接各類有支持標準 Modbus TCP/IP Slave 通訊協議的設備. |
|
| |
請點選 oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 113 取得更多資訊. |
|
| |
|
|
| |
 |
|
|
|
|
|
|
|
| |
|
|
|
|
|
| |

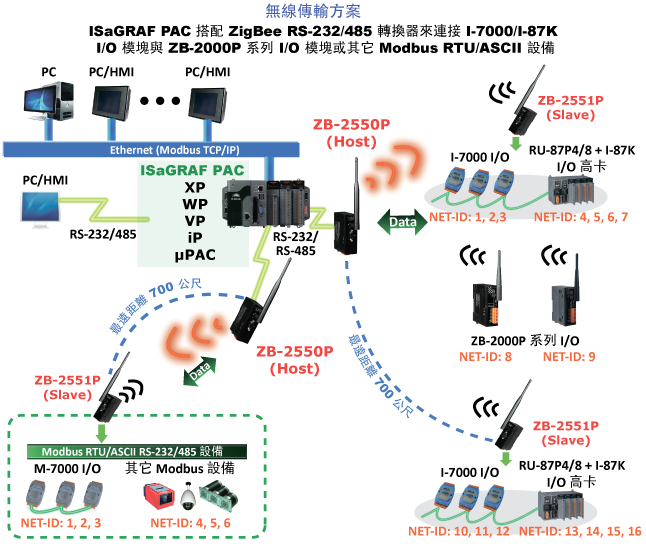

ZigBee 無線傳輸方案 |
|
| |
|
|
|
| |
ISaGRAF PAC 搭配 ZB-2550P 與 ZB-2551P 這 2 個 無線通訊轉 RS-232/485 轉換器可以無線傳輸, 降低佈線成本並可達到遠距離控制 I/O 模塊
或進行資料收集的目的. |
|
| |
請點選 oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 110 取得更多資訊. |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

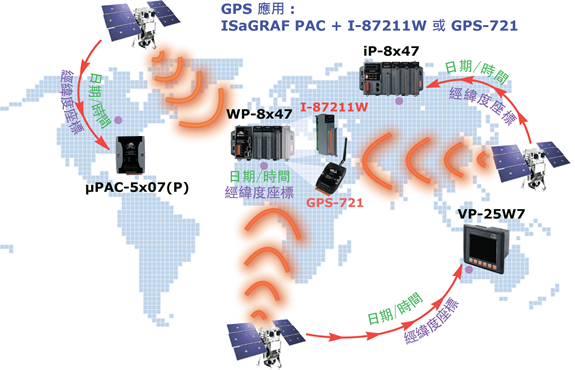

GPS 應用: ISaGRAF PAC 加上 I-87211W 或 GPS-721 |
|
| |
|
|
|
| |
WP-8xx7, iP-8xx7, XP-8xx7-CE6, VP-2xW7, μPAC-7186(P)EG, μPAC-5x07(P) 只支持一塊 I-87211W 卡 或 GPS-721 GPS I/O 模組.
|
|
| |
(PAC 可透過 RS-485/232 與 GPS-721 連結, I-87211W 可安裝於 PAC 插槽和遠程 I/O 擴充單元) |
|
| |
可用於 自動對時 與 取得當地的經緯度座標. |
|
| |
請點選 oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 107 取得更多資訊. |
|
| |
GPS 接收器 網頁: oldweb.icpdas.com > Products > Wireless Modem. GSM/GPRS/ZigBee > GPS receiver. |
|
| |
注意: μPAC-5107(P), μPAC-5307 已內建 GPS 功能. |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
整合 CAN/CANopen 設備與傳感器 |
|
| |
|
|
|
| |
XP-8xx7-CE6 最多支持 32 個 I-7530 (RS-232 轉 CAN) 轉換器 |
|
| |
VP-2xW7, WP-8x37/8x47 最多支持 10 個 I-7530 (RS-232 轉 CAN) 轉換器 |
|
| |
VP-2117, iP-8x47, μPAC-7186EG, μPAC-5x07(P) 最多支持 3 個 I-7530 (RS-232 轉 CAN) 轉換器 |
|
| |
請點選 oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 086 取得更多資訊. |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

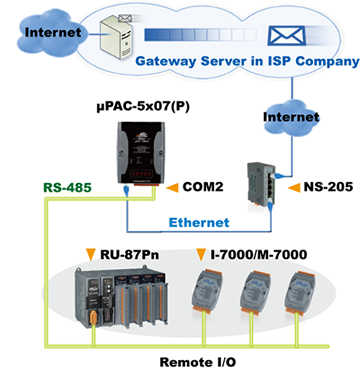

傳送郵件並夾帶一個檔案 |
|
| |
|
|
|
| |
透過 Ethernet Port, ISaGRAF PAC 可傳送夾帶一個附件的 Email, 附件最大容量約 488K bytes. |
|
| |
一次可傳送給 10 位收件者. |
|
| |
請點選 oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 067 & 077 取得更多資訊. |
|
| |
|
|
| |
 |
|
| |
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

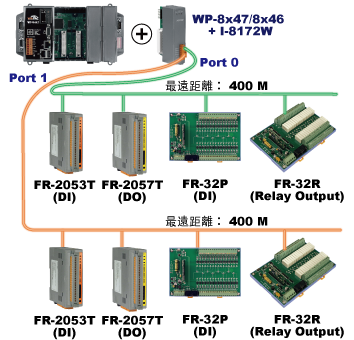

設計簡單的 FRnet 快速分散式 I/O 程式 |
|
| |
|
|
|
| |
快速 I/O 掃描: 約 3 ms/scan. (依據程式的 PLC 掃描時間來決定.)
(例如: 若 ISaGRAF PLC 程式的掃描時間為 9 ms, 則所有的掃描時間為 9 ms,
並非 3 ms) |
|
| |
請點選 oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 082 取得更多資訊. |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

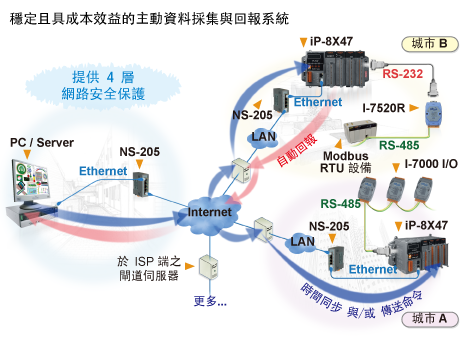

主動訊號採集與資料回報系統 |
|
| |
|
|
|
| |
提供 VC++ 6.0 與 VB 6.0 與 ISaGRAF 範例程式. |
|
| |
ISaGRAF 控制器可使用 UDP/IP 主動回報資訊到 PC/Server, PC/Server 也可視需要傳送控制命令至控制器. |
|
| |
|
|
| |
優點: 在不同區域的控制器, 不需申請一個固定的 Internet IP. |
|
| |
請點選 oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 065 取得更多資訊. |
|
| |
|
|
| |
_c.png) |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
Modbus RTU/TCP Slave 埠 |
|
| |
|
|
|
| |
Modbus RTU (RS-232/485/422 ): 最多可連接 9 台 PC/HMI/SCADA |
|
| |
VP-2117, iP-8x47, μPAC-5x07(P), μPAC-7186EG, I-8xx7, I-8x37-80 與 I-7188EG/XG: 最多可連接 2 個 Modbus RTU Slave 埠 |
|
| |
VP-2xW7, WP-8x37/8x47: 最多可連接 5 個 Modbus RTU Slave 埠 |
|
| |
XP-8xx7-CE6: 最多可連接 9 個 Modbus RTU Slave 埠 |
|
| |
|
|
| |
Modbus TCP/IP : 最多可連接 64 台 PC/HMI/SCADA |
|
| |
I-8x37-80 與 I-7188EG: 最多可連接 4 個 Modbus TCP Slave 埠 |
|
| |
VP-2117, iP-8x47, μPAC-5x07(P), μPAC-7186EG: 最多可連接 6 個 Modbus TCP Slave 埠 |
|
| |
VP-2xW7, WP-8x37/8x47: 最多可連接 32 個 Modbus TCP Slave 埠 |
|
| |
XP-8xx7-CE6: 最多可連接 64 個 Modbus TCP Slave 埠 |
|
| |
|
|
| |
注意: I-7188XG 不支援 Modbus TCP/IP Slave 埠. |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

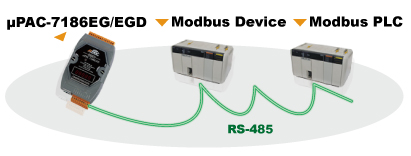

Modbus RTU/ASCII Master 埠 |
|
| |
|
|
|
| |
Modbus RTU/ASCII (RS-232/485/422): 最多可連接 33 台 Modbus 設備 |
|
| |
VP-2117, iP-8x47, μPAC-7186EG, I-8xx7, I-8x37-80 與 I-7188EG/XG: 最多可連接 2 個 Modbus RTU/ASCII Master 埠 |
|
| |
VP-2xW7, WP-8x37/8x47: 最多可連接 10 個 Modbus RTU/ASCII Master 埠 |
|
| |
XP-8xx7-CE6: 最多可連接 33 個 Modbus RTU/ASCII Master 埠 |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

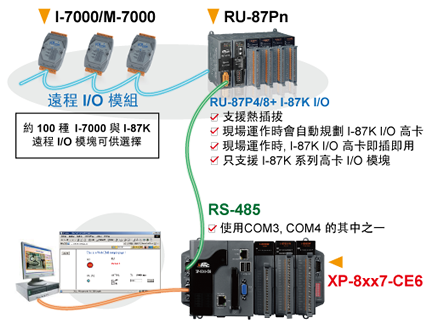

遠程 I/O 模組 與 擴充模組/板卡 |
|
| |
|
|
|
| |
約有 100 種本機 I/O ( I-8K, I-87K ) 與 遠程 I/O 模組 ( I-7K, M-7K 與 RU-87P1/2/4/8 + I-87K) 可供選擇. |
|
| |
|
|
| |
擴充模組/板卡 |
|
| |
XP-8xx7-CE6 (擴增 COM6 ~ 33), WP-8xx7, VP-2xW7 (擴增 COM5 ~ 14), VP-2117 (擴增 COM5 ~ 16), iP-8x47 (擴增 COM5 ~ 20)
可支援 RS-232/422/485 擴充模塊 (I-81xxW). 更多.. |
|
| |
I-8xx7 (擴增 COM5 ~ 20) 可支援 RS-232/422/485 擴充模塊 (I-81xx). 更多.. |
|
| |
μPAC-5x07(P) 支援一組 I/O 擴充匯流排並可裝上一片擴充用的 I/O 板 (XW-board). 更多.. |
|
| |
μPAC-7186EG(P), I-7188EG, I-7188XG 支援一組 I/O 擴充匯流排並可裝上一片擴充用的 I/O 板 (X-board). 更多.. |
|
| |
|
|
| |
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

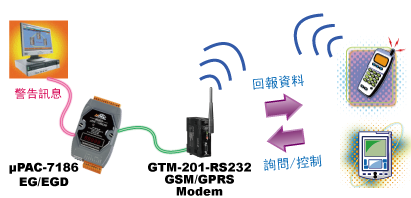

SMS: 簡訊服務 |
|
| |
|
|
|
| |
ISaGRAF 控制器可整合 GSM Modem 來支援 SMS: 簡訊服務. 使用者可用自己的手機來對 ISaGRAF 控制器詢問資料或下命令控制. 此外,
控制器也可以傳送資訊或警告訊息至使用者的手機. |
|
| |
使用者可傳送各國文字簡訊 (如: 中文, 英文....等). |
|
| |
請點選 oldweb.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) - 111 取得更多資訊. |
|
| |
注意: μPAC-5207/5307 已內建 GPRS 功能, 無需外接 GSM/GPRS 數據機. |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

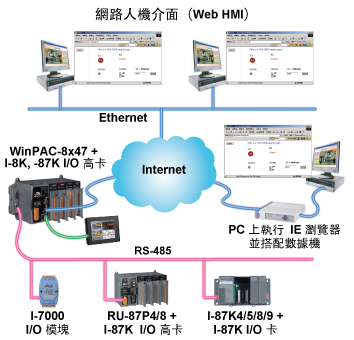

多重網路 (Web) 人機介面 – 隨處監控! |
|
| |
|
XP-8xx7
-CE6 |
WP-8xx7 |
VP-2xW7 |
VP-2117 |
iP-8x47 |
I-8xx7 |
μPAC-
5x07
(P) |
μPAC-
7186EG(P) |
I-7188EG |
I-7188XG |
|
|
|
|
|
|
|
|
|
|
|
|
| |
網路人機介面為附加於泓格科技 PAC (可程式自動化控制器) 中的一種免費軟體機制, 網路人機介面提供您透過執行電腦中的網際網路瀏覽器 (IE)
來監視與控制本機或遠程的 I/O 模組. ( 如何使用? ) |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

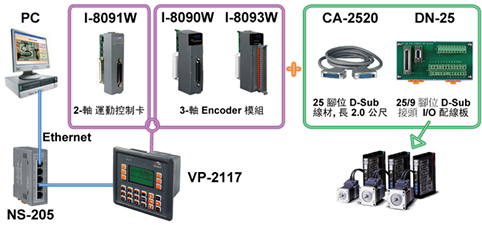

運動控制 (Motion Control) |
|
| |
|
|
|
| |
1 個 I-8091W 可控制 2 軸 : X-Y 軸, 或 2 軸獨立 |
|
| |
2 個 I-8091W 可控制 4 軸 : X-Y 軸 + 2 軸獨立或 4 軸獨立 |
|
| |
Encoder 模組 I-8093W : 3 軸 (FAQ-112) ; I-8084W : 4 軸 (FAQ-100), 不支持 Z-index ; I-8090W: 3 軸 |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
資料記錄器 |
|
| |
|
|
|
| |
數據、日期/時間可被儲存 (例如: 電池備援 SRAM, Flash 與 microSD 卡, 選購的 X-board 與 XW-board 擴充卡..等) 且 PC 可藉由通訊介面來
讀取這些資料 (例如: RS-232, RS-485, Ethernet 通訊串口..等) |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

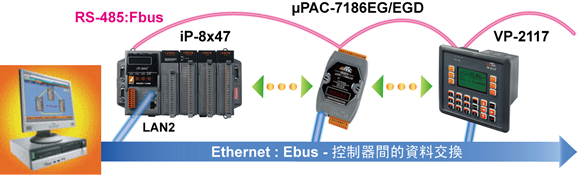

透過 Fbus 或 Ebus 交換資料 |
|
| |
|
|
|
| |
Fbus (RS-485 網路)
每台 ISaGRAF PAC 可使用它的 RS-485 通訊串口, 並透過 Fbus 通訊機制來相互交換資料. Fbus 可用來傳遞資料到每台控制器, 或是, 每台控制器
可和同一 Fbus 網路中的控制器相互傳送或接收資料. |
|
| |
Ebus (Ethernet 網路)
每台 ISaGRAF PAC 可使用它的乙太網路連接埠, 並透過 Ebus 通訊機制來相互交換資料. 當 PC 藉由乙太網路與控制器對話時, 控制器也可以經由
同一乙太網路與其他的控制器交換資料; 此方式使得配置更加地靈活與快速. |
|
| |
注意: I-8x17, I-7188XG 不支援 Ebus. |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
| |

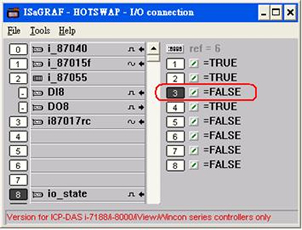

偵測 I-87K 高卡 I/O 之熱插拔 (Hot-Swap) 狀況 |
|
| |
|
|
|
| |
在 ISaGRAF Workbench 軟體中, 您必須正確地將 I/O 卡連結到 "I/O connection" 視窗並選用 "io_state" 卡來即時的觀察 I/O 的狀態. 當您
熱插拔 I-87K (高卡) I/O 時, 將有訊息顯示在 ISaGRAF PAC 的控制面板上. |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |

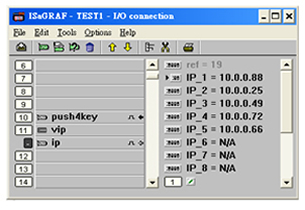

VIP 通訊安全 |
|
| |
|
|
|
| |
可為 Modbus TCP/IP 作安全設定 (VIP: Very Important IP). |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
