SC-4104-W1
1通道AC數位輸入, 4通道繼電器輸出, 1通道溫度感測器多功能燈光控制模組

~ NEW ~
  • 高性價比的燈光控制模
  • 電力繼電器輸出
  • 隔離型AC 數位輸入
  • -40°C ~ +80°C 溫度偵測
  • 支援DCON與Modbus RTU通訊協議
  • 7種DI DO連動功能
Model: SC-4104-W1

SC-4104-W1是一款可以輕易上手的燈光控制模組，一般人皆可輕易安裝使用，同時也不需要軟體即可控制繼電器輸出.

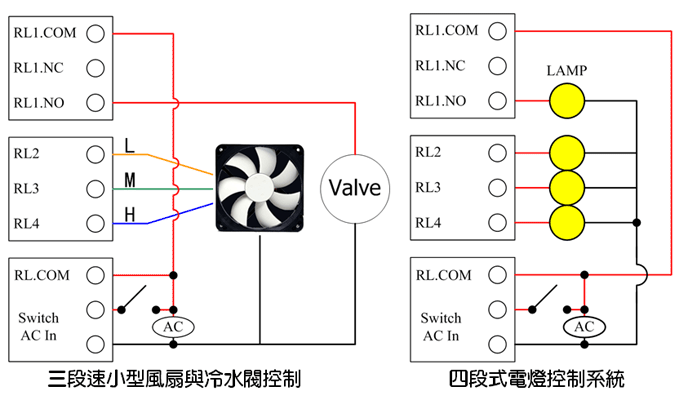

SC-4104-W1具備1通道的AC數位輸入開關 (光隔離) 與4通道的繼電器輸出，其中1通道的繼電器為Form C繼電器，其他3通道則是Form A繼電器，可直接藉由AC開關輸入來控制切換4通道繼電器的輸出狀態，且SC-4104-W1提供7種切換繼電器狀態的功能，此外SC-4104-W1還具有1通道的溫度感測器可偵測-40℃ ~ +80℃ 的溫度範圍，可使用DCON或Modbus RTU協議讀取溫度資料，藉此來控制小型風扇系統，在隔離保護方面，SC-4104-W1具有全面性的 ±4 kV 靜電保護，而AC開關部分則有5000 Vrms的光隔離保護，外殼則採用防火材質製造，高保護的設計讓使用者更安心。

有需要與SC-4104-W1通訊的時候，SC-4104-W1支援DCON與Modbus RTU通訊協議，可以直接透過旋鈕與DIP開關設定站址與選擇使用協議。

警告
SC-4104-W1的每個繼電器通道不要接超過160 W (1.4 A, 110 V) 負載的設備，因為這可能會導致模組繼電器故障。

泓格科技股份有限公司不承擔任何不適當使用所導致的損害或傷害責任，任何此類的不當使用可能會導致您的保固失效。


數位輸入
通道數 1
型式 90 ~ 240 VAC
開啟電壓 85 VAC
關閉電壓 60 VAC
輸入阻抗 68 KΩ, 1 W
隔離 5000 Vrms
功能 控制繼電器或是監控開關狀態
數位輸出
通道數 4
型式 電力繼電器, 1 Form C, 3 Form A
操作電壓 250 VAC或30 VDC
最大負載電流 7 A (常開) / 5 A (常關) @ 250 VAC (建議工作電流1 A)
作動時間 Form C: 最大10 毫秒
Form A: 最大10 毫秒
釋放時間 Form C: 最大5 毫秒
Form A: 最大10 毫秒
電氣壽命 Form C: 100,000 ops
Form A: 100,000 ops
機械壽命 Form C: 10,000,000 次
Form A: 5,000,000 次    於無負載狀態 ( 300次 / 分 )
開機和安全輸出值 有, 可設定
溫度感測器
Temperature Channel 1
型式 熱敏電阻
操作溫度範圍 -40°C ~ +80°C
溫度精度 ±0.3°C at 25°C, Max. ±1°C

通訊
介面 RS-485
資料格式 N,8,1 / O,8,1 / E,8,1 / N,8,2
波特率 DIP開關設定: 固定9600 bps
軟體設定: 1200 ~ 115200 bps
協定 Modbus RTU or DCON
站址 硬體設定: 128 ~ 159
軟體設定: 0 ~ 255
* 設定為Modbus RTU時, 站址0會自動改成站址1
連接器 RJ-11 (6P4C or 6P6C) / 4-pin螺絲端
LED指示燈
電源 1 LED顯示電源狀態
數位輸出 4 LED顯示輸出狀態
EMS保護
ESD ±4 kV於接觸端子, ±4 kV於空中非接觸
EFT ±1 kV於電源
電源需求
輸入電壓 +10 ~ +30 VDC
功耗 2.4 W Max.
連接器 RJ-11(6P4C or 6P6C)/4-pin screw terminal
機構
尺寸 (寬x長x高) 72 mm x 100 mm x 59 mm
安裝方式 導軌式
使用環境
操作溫度 -25°C ~ +75°C
儲存溫度 -30°C ~ +80°C
溼度 10 ~ 95% 相對溼度, 非冷凝

SC-4104-W1 CR 1通道AC數位輸入，4通道繼電器輸出與1通道溫度感測器燈光控制模組 (DIN 導軌安裝 ) (RoHS)

tM-7520U CR RS-232 to RS-485 converter (RoHS)
tM-7561 CR USB to RS-485 converter (RoHS)
I-7514U CR 4-channel RS-485 Hub (RoHS)
TPD-280 CR 2.8” Touch HMI device with RS-485 (RoHS)
