首頁 > 商品目錄 > 解決方案 > pc 介面卡 > 簡介 > PEX-730A/PISO-730AU/PISO-730AU-5V

PEX-730A/PISO-730AU/PISO-730AU-5V
PCI Express/PCI bus, 32通道隔離數位輸出入，32通道數位輸出入 (Source, PNP)

~ NEW ~ ~ NEW ~
Model: PISO-730AU/PISO-730AU-5V Model: PEX-730A

  • PISO-730AU(-5V) 為Universal PCI介面，支援+3.3 V及+5 V PCI bus 插槽
  • PEX-730A 為 PCI Express 介面，支援 PCI Express x1插槽
  • 16個隔離數位輸入通道
  • 16個隔離數位輸出通道 (Source, PNP)
  • 16個 5 V/TTL 數位輸入通道
  • 16個 5 V/TTL 數位輸出通道
  • 3750 Vrms光隔離保護
  • 二個中斷源
  • 支援DO Readback功能
  • 支援Card ID 功能

PEX-730A 及 PISO-730AU/730AU-5V 板卡是泓格新上市並符合RoHS 環保規範的產品。PEX-730A 的設計在軟體上能直接相容於 PISO-730A。PISO-730AU 的設計，在軟體及硬體上皆可直接相容於PISO-730A。

PEX-730A、PISO-730A、PISO-730AU(-5V) 板卡都提供32個隔離數位輸出入通道 (16數位輸入與16數位輸出) 與32個TTL數位輸出入通道 (16數位輸入與16數位輸出)。每個隔離型數位輸出通道都帶有PNP電晶體及反向二極體，具有3750 Vrms隔離保護。而數位輸出入通道設計可預防地面迴路問題與隔離導致主機損壞的電壓。典型地開集極式輸出 (數位輸出) 使用於警報器、警告通知、訊號輸出控制、訊號傳輸應用等等。

PEX-730A/PISO-730AU(-5V) 在硬體上新增Card ID指撥開關，讓使用者可以自由設定每張板卡的識別碼。當系統同時使用多張板卡時，使用者可以迅速而簡單區別這些同型號的板卡。

此系列卡支援在Linux、DOS及32/64-Bit Windows 10/8/7/2008/2003/XP等作業系統環境下使用，還提供有動態函式庫及Active X控制項使開發更加容易及簡單易懂的各種語言範例程式，如Turbo C++、Borland C++、Microsoft C++、Visual C++、Borland Delphi、Borland C++ Builder、Visual Basic、Visual C#.NET、Visual Basic.NET及LabVIEW等，讓用戶能夠快速的上手來使用。

  • 工廠自動化
  • 產品測試
  • 實驗室自動化

  • 支援DOS Lib 及TC/BC/MSC 範例程式 (包含 source codes)
  • 支援32-bit/64-bit Windows XP/2003/2008/7/8/10 的 DLL 及 SDK
  • 支援VB/VC/Delphi/BCB/VB.NET/C#.NET/VC.NET/MATLAB 範例程式 (包含 source codes)
  • 支援Windows LabVIEW 開發工具
  • 支援Linux 驅動程式

Model Name PEX-730A PISO-730AU PISO-730AU-5V
Isolated Digital Input
Isolation Voltage 3750 Vrms
Channels 16
Compatibility Optical
Output Voltage Logic 0: 0 ~ 1 V
Logic 1: 9 ~ 24 V
(Logic 1: Min. 7 V; Max. 30 V)		 Logic 0: 0 ~ 1 V
Logic 1: 5 ~ 12 V
(Logic 1: Min. 3.5 V; Max. 16 V)
Input Impedance 1.2 KΩ, 1 W
Response Speed 4 kHz (Typical)
Isolated Digital Output
Isolation Voltage 3750 Vrms
Channels 16
Compatibility Source (PNP), Open Collector
Output Capability 100 mA/+30 V for each channel @ 100% duty
Response Speed 4 kHz (Typical)
Non-isolated Digital Input
Channels 16
Compatibility 5V/TTL
Input Voltage Logic 0: 0.8 V max.
Logic 1: 2.0 V min.
Response Speed 500 kHz 1.2 MHz (Typical)
Non-isolated Digital Output
Channels 16
Compatibility 5V/TTL
Output Voltage Logic 0: 0.4 V max.
Logic 1: 2.4 V min.
Output Capability Sink: 2.4 mA @ 0.8 V
Source: 0.8 mA @ 2.0 V
Response Speed 500 kHz 1.2 MHz (Typical)
General
Bus Type PCI Express x 1 3.3 V/5 V Universal PCI, 32-bit, 33 MHz
Data Bus 8-bit
Card ID Yes (4-bit) Yes (4-bit)

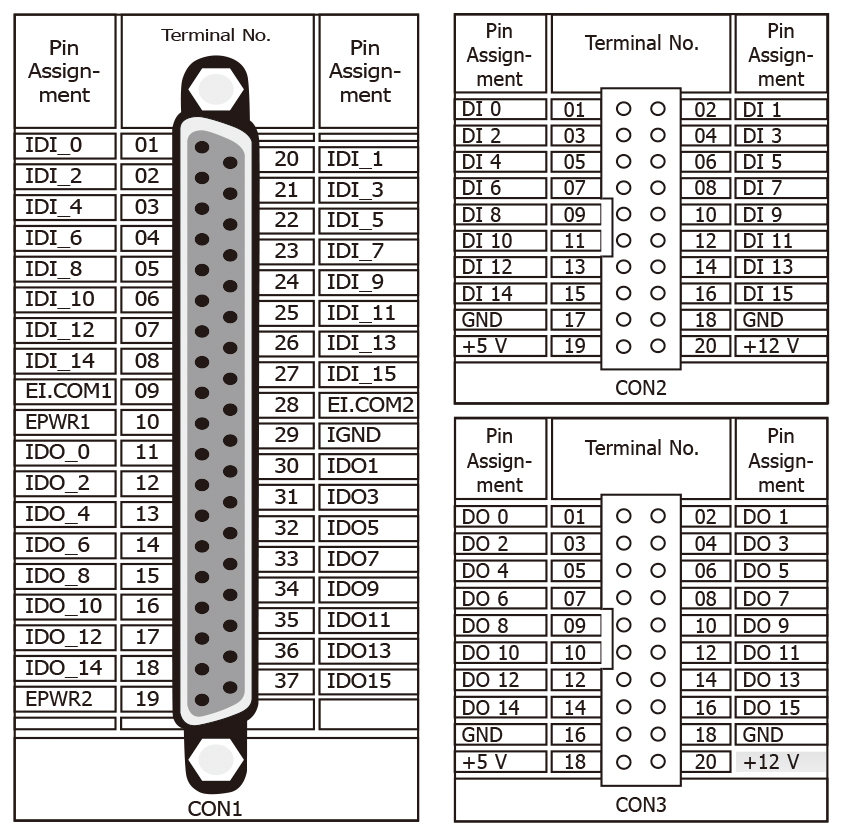

I/O Connector Female DB37 x 1
20-pin box header x 2
Dimensions (L x W) 163 mm x 110 mm 163.68 mm x 105.06 mm
Power Consumption 350 mA @ +3.3 V
250 mA @ +12 V		 640 mA @ +5 V
Operating Temperature 0 ~ 60 °C
Storage Temperature -20 ~ 70 °C
Humidity 5 ~ 85% RH, non-condensing

PEX-730A CR PCI Express, 32-channel isolated digital I/O & 32-channel TTL digital I/O board. (current sourcing) (RoHS)
Includes one CA-4002 D-Sub connector.
PISO-730AU CR Universal PCI Bus, 32-channel isolated digital I/O & 32-channel TTL digital I/O board. (current sourcing) (RoHS)
Includes one CA-4002 D-Sub connector.
PISO-730AU-5V CR Universal PCI Bus, 32-channel isolated digital I/O (Input Logic High: 5~12 V) & 32-channel TTL digital I/O board. (current sourcing) (RoHS)
Includes one CA-4002 D-Sub connector.

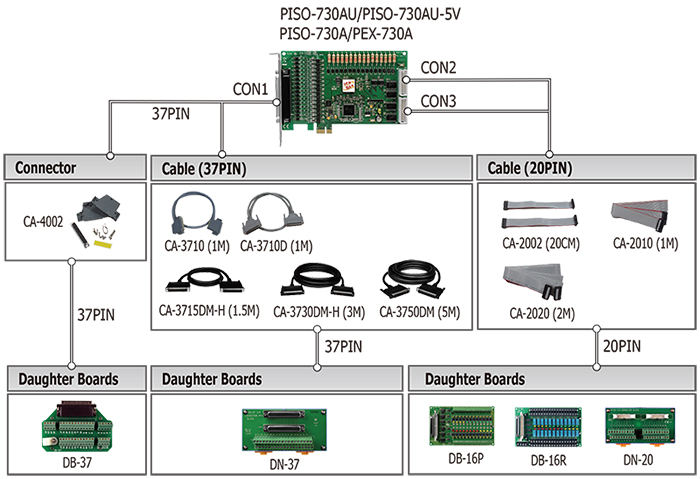

CA-2002 20-pin flat cable,20 cm x 2
CA-2010 20-pin flat cable,1 M
CA-2020 20-pin flat cable 2 M
CA-3710 DB-37 Male-Male D-sub cable 1 M (Cable for Daughter Board(45°))
CA-3710D DB-37 Male-Male D-sub cable 1M (Cable for Daughter Board(180°))
CA-3715DM-H DB-37 Male-Male Cable, 1.5 M, 180°. (RoHS)
CA-3730DM-H DB-37 Male-Male Cable, 3.0 M, 180°. (RoHS)
CA-3750DM DB-37 Male-Male Cable, 5.0 M, 180°. (RoHS)
CA-3750DM-H DB-37 Male-Male Cable, 5.0 M, 180°. (RoHS)
CA-4002 37-pin Male D-sub connector with plastic cover.
DB-37 Directly connect signal to D-sub 37-pin connector
DN-37 DIN Rail Mounting 37-pin Connector
DN-20 Two 20-pin header DIN-rail terminal board
DN-20/N DN-20 without DIN-Rail mount.
DB-16P 16-channel isolated D/I board
DB-16R 16-channel relay board
ADP-20/PCI 20-pin extender
