| WP-9221-CE7/WP-9421-CE7/WP-9821-CE7 |
|
| |
| ~ NEW ~ |
~ NEW ~ |
 |
 |
Model: WP-9221-CE7 |
Model: WP-9421-CE7 |
| |
| ~ NEW ~ |
|
 |
Model: WP-9821-CE7 |
|
|
 |
- Cortex-A8, 1 GHz CPU
- 512 MB DDR3和256 MB Flash
- Windows CE 7.0
- 硬體即時功能
- 64-bit硬體序號用於軟體保護
- 豐富的I/O擴充能力(RS-232/RS-485)
- 雙網路埠 (10/100M/1G)
- 冗餘(Redundant)電源輸入
- 運作溫度：-25 °C ~ +75 °C
|
|
|
| |
 |

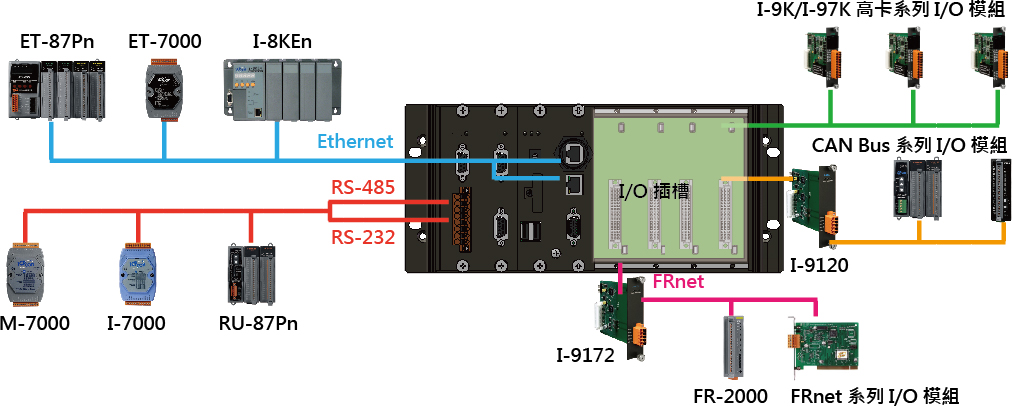

The WP-9000-CE7 是 ICP DAS 的全新系列 Windows CE 7.0 可程式自動控制器，提供工業級的防護能力，搭載Cortex-A8 (1.0 GHz) 的 CPU 與高效能的即時多工的作業系統，多種 I/O 介面包含VGA、USB、Ethernet、RS-232/485 串列通信埠以及 2/4/8 個 用來支援I-9K (並列) 及I-97K (串列) I/O 模組的I/O 擴充插槽。
Windows CE 7.0 作業系統具有硬體即時功能、高效能精確控制與讓類似 PC 的視窗顯示與操作環境，開機快、可靠性好、核心體積小，所以被廣泛用於各種嵌入式智慧設備的開發。
WP-9000-CE7 的開放性設計，允許使用者能以其習慣使用的開發軟體來設計控制系統，支援的開發軟體如Visual Basic.NET, Visual C#, Embedded Visual C++, SCADA software, Soft PLC …等。 |
| |
 |
 |
- 支援PC版Visual Studio.NET 開發套件。
- 提供網頁伺服器，FTP伺服器與Telnet伺服器，便於遠端操作與交換資料。
|
|
| |
 |
 |
| |
 |
| 產品型號 |
WP-9221-CE7 |
WP-9421-CE7 |
WP-9821-CE7 |
| 系統軟體 |
| 作業系統 |
Windows CE 7.0 |
| Framework 支援 |
3.5 |
| 內建服務 |
FTP 伺服器, Web 伺服器 (支援 VB script, JAVA script), Embedded SQL 伺服器) |
| SDK 提供 |
Visual Studio.Net 2008 DLL 函式庫及VC DLL 函式庫 |
| 多語系支援 |
英文, 德文, 法文, 西班牙文, 葡萄牙文, 俄羅斯文, 義大利文, 韓文, 簡體中文, 繁體中文 |
| CPU (處理器) 模組 |
| CPU |
Cortex-A8 (1.0 GHz) |
| DDR3 SDRAM |
512 MB |
| MRAM |
128 KB |
| Flash |
256 MB |
| EEPROM |
16 KB |
| 擴充記憶體 |
SD 卡插槽附一 SD 擴充卡 ( 最高可支援 32 GB) |
| 即時時鐘 (RTC) |
可讀/ 寫 年、月、日、時、分、秒，並提供資訊 |
| 64-bit 硬體序號 |
是, 軟體防拷保護 |
| 雙看門狗機制 |
是 (0.8 秒) |
| 可程式控制LED 指示燈 |
2 (L1, L2) |
| 旋轉式開關(Rotary Switch) |
是, 0 ~ 9 |
| VGA 及通訊介面 |
| VGA 解析度 |
800 x 600, 1024 x 768 |
| Ethernet |
2 個 RJ-45 10/100/1000 Base-TX 乙太網路連接埠 (Auto-negotiating, Auto MDI/MDI-X, LED 指示燈) |
| USB 2.0 |
2 |
| COM 0 |
內部通訊用，與在插槽上的I-97K 模組通訊用 |
| COM 1 |
RS-232/RS-485 (RS-232: RxD, TxD, GND; RS-485: Data+, Data-); 3000 VDC 隔離 |
| COM 2 |
RS-485 (Data+, Data-); 3000 VDC 隔離 |
| COM 3 |
RS-232/RS-485 (RS-232: RxD, TxD, CTS, RTS, GND; RS-485: Data+, Data-); 3000 VDC 隔離 |
| COM 4 |
RS-232 (RxD, TxD, CTS, RTS, DSR, DTR, CD, RI , GND); 3000 VDC 隔離 |
| I/O 擴充插槽數 |
| Slot Number |
2 slots |
4 slots |
8 slots |
| (For High Profile I-9K and I-97K Modules Only) |
| 機搆特性 |
| 尺寸( 寬x 長x 高, unit: mm) |
239 x 133 x 164 |
300 x 133 x 164 |
422 x 133 x 164 |
| 安裝方式 |
標準導軌安裝 (DIN-Rail) 或壁掛式安裝 (Wall Mounting) |
| 環境參數 |
| 運作溫度 |
-25 ~ +75°C |
| 儲存溫度 |
-30 ~ +80°C |
| 環境相對溼度 |
10 to 90 % RH, 無凝露 |
| 電源 |
| 輸入電源 |
+10 ~ +30 VDC |
| 隔離 |
1 kV |
| 雙電源輸入 |
是, ㄧ個冗餘電源輸入與一個繼電器輸出(1 A@ 24 VDC),
繼電器輸出用於警示是否有電源失效事件發生 |
| 供電能力 (Capacity) |
3.7 A, 5 V 供給CPU 與背板,
3.3 A, 5 V 供給I/O 擴充插槽,
總供電量35 W |
3.8 A, 5 V 供給CPU 與背板,
3.2 A, 5 V 供給I/O 擴充插槽,
總供電量35 W |
4.0 A, 5 V 供給CPU 與背板,
3.0 A, 5 V 供給I/O 擴充插槽,
總供電量35 W |
| Consumption |
16.6 W (0.69 A @ 24 VDC) |
16.8 W (0.7 A @ 24 VDC) |
18 W (0.75 A @ 24 VDC) |
|
| |
 |
| WP-9221-CE7 |
標準版WP-9000-CE7，2 I/O 擴充插槽搭載Cortex-A8 CPU 及Windows CE 7.0 OS |
| WP-9421-CE7 |
標準版WP-9000-CE7，4 I/O 擴充插槽搭載Cortex-A8 CPU 及Windows CE 7.0 OS |
| WP-9821-CE7 |
標準版WP-9000-CE7，8 I/O 擴充插槽搭載Cortex-A8 CPU 及Windows CE 7.0 OS |
|
| |
 |
|
| |
|
|
| |
|
|
