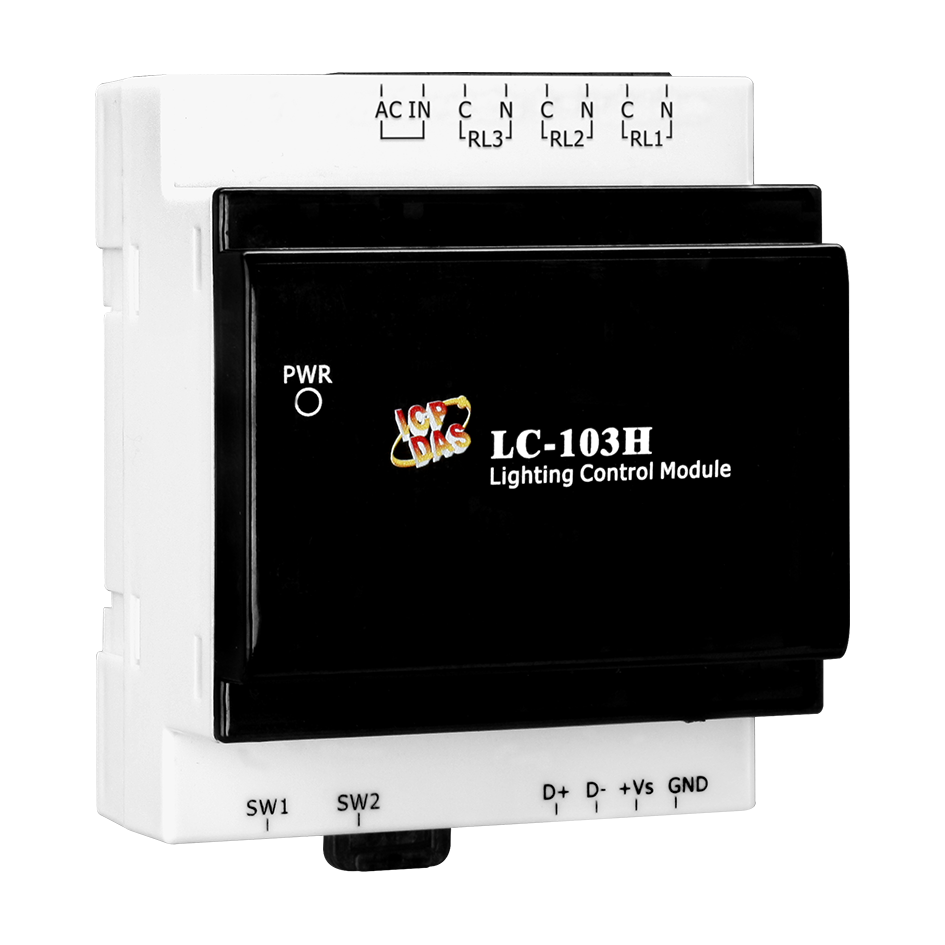

新產品上市: LC-103H
3通道燈光控制具有高功率電力繼電器輸出與1通道濕接點輸入模組
Jan. 09, 2020 -
- 簡介:LC-103H是一款易於使用的照明控制模組,無需專業知識或技能即可輕鬆安裝和操作。輸入通道可直接控制3通道高功率繼電器做ON和OFF序列,無需遠程主機控制器。也可以根據DCON和Modbus RTU協議進行編程,並通過硬件配置增加不同地址,另外可以經由硬體配置設置不同的地址,LC103H提供4 kV ESD與2KV SURGE保護和5000 VDC模組內隔離。
-
- 特色:
- 提供實體壁切開關功能來控制3通道的燈具電源開/關順序
- 電力繼電器工作電流:16 A (電阻性負載), 建議工作電流1.5 A @ 220VAC
- 建議可連接燈具數目 (Max.):
○ 螢光燈具: 40W/ 220VAC * 8組
○ LED燈具: 40W/ 220VAC * 10組 - 支援Modbus RTU及DCON通訊協定
- 5000 VDC 模組內部隔離
- ± 2kV SURGE ,± 4kV ESD和EFT保護能力
- 軌道式安裝
LC-103 和 LC-103H比較表如下:LC-103LC-103H最大負載電流 5 A (電阻性負載), 建議工作電流0.4 A @ 220VAC 16 A (電阻性負載), 建議工作電流1.5 A @ 220VAC 最大湧浪電流 80A / 100us 165A / 20ms or 492A / 1.5ms 可連接燈具數目 8熒光燈具:(40W / 220VAC)*2組 (1) T8熒光燈具:(40W / 220VAC)* 8組
(2) LED燈具:(40W / 220VAC)* 10組EMS保護能力 ± 2kV ESD保護和± 2kV EFT保護 ± 2kV Surge保護, ± 4kV ESD保護和 ± 4kV EFT保護 接頭型式 RJ-11 (6P4C or 6P6C) PCB接線端子(5.0mm),推入式設計 波特率 9600 bps (固定) 9600 ~ 115200 bps (可軟體/硬體調整) 通訊協議 Modbus RTU (LC-103支援)
DCON (LC-103-C支援)Modbus RTU / DCON (可軟體調整) DCON Utility支援 No Yes 尺寸大小 (W x L x H) 52 mm x 98 mm x 27 mm 72 mm x 100 mm x 59 mm 訂購資訊:LC-103H CR 3通道燈光控制具有高功率電力繼電器輸出與1通道濕接點輸入模組 (RoHS)
