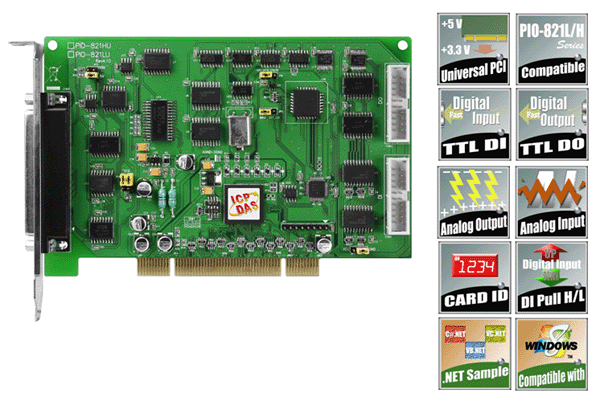

- 新產品: PIO-821LU/PIO-821HU
通用(Universal) PCI, 12位元45 kS/s 16通道 A/D, 12位元1通道 D/A多功能資料擷取卡 - 簡介:
- PIO-821LU/HU 板卡是泓格新上市並符合RoHS環保規範的產品,新的PIO-821LU/HU的設計可直接相容於PIO-821L/H。
PIO-821系列卡是一張相容於PC/AT的高性能多功能資料擷取卡。PIO-821HU/LU 支援 3.3 V/5 V PCI bus 介面。他們都提供有12位元解析度的A/D 轉換器且最大採樣率達到高達約45K samples/sec 、16個單端/8個差動輸入通道、1個12位元解析度的D/A輸出通道、16個符合TTL規範的數位輸入通道及16個符合TTL規範的數位輸出通道。PIO-821LU支援有可程式設定Low Gain放大值 1、2、4、8,PIO-821HU支援有程式設定High Gain 放大值 1、10、100、1000。
PIO-821HU/LU 在硬體上新增了二種功能, 第一種是 Card ID 指撥開關, 讓使用者可以自由設定每張板卡的識別碼.當系統同時使用多張 PIO-821HU/LU 板卡時,使用者可以迅速而簡單區別這些同型號的板卡。第二種是 DI Pull High/Low 設定功能, 數位輸入埠可設定為 pull-high 或 pull-low ,當信號線脫落或斷線時,該 DI 值會相對維持 High 或 Low 的狀態(非浮動)。
此系列卡支援在Linux、DOS、Windows 98/NT/2000、32/64-Bit Windows XP/2003/Vista/2008/7/8等作業系統環境下使用,還提供有動態函式庫及Active X控制項使開發更加容易及簡單易懂的各種語言範例程式,如Turbo C++、Borland C++、Microsoft C++、Visual C++、Borland Delphi、Borland C++ Builder、Visual Basic、Visual C#.NET、Visual Basic.NET及LabVIEW等,讓用戶能夠快速的上手來使用。 -
特色 和 架構:
-
- Universal PCI 介面, 可支援 +5V 及 +3.3V PCI bus 插槽
-
- Card ID 功能,可讓使用者設定卡片的輔助識別號碼,以區別多張同型號的板卡
-
- 數位輸入埠可設定為pull-high或 pull-low,當信號線脫落或斷線時,該DI值會相對維持使用者預設的狀態(非浮動)
-
- 16個數位輸入通道
- 16個數位輸出通道
- Digital I/O 反應速度最高可達1.2 MHz
-
- 一個12位元解析度類比輸出通道
-
- 12位元高解析度、45 kHz A/D轉換器
- 16個單端/8個差動類比輸入通道
- PIO-821LU/HU提供多個可程式化放大值
○ PIO-821LU: 1/2/4/8
○ PIO-821HU: 1/10/100/1000 - 支援A/D觸發模式: software trigger, pacer trigger, external trigger
- 支援軟體選擇類比輸入範圍
-
- 相容於PIO-821L/H 的軟體
- 使用者可以直接套用PIO-821L/H 系列的產品
-
- 支援.NET 程式
- 提供 Microsoft Visual C#.NET 2005 範例程式
- 提供 Microsoft Visual Basic.NET 2005 範例程式
- 提供 Turbo C++, Borland c++, Microsoft C++ 範例程式
- 提供 Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic and LabView 範例程式
-
- 支援 Microsoft Windows 8 32/64-bit 版本作業系統
- 支援 Windows98/NT/2000及XP/2003/Vista/7 32/64-bit version作業系統
- 更多資訊請參考: PIO-821LU/HU web site.
