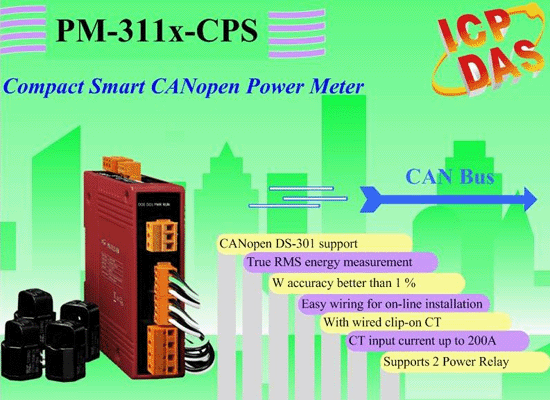

- 新产品:PM-3112-CPS/PM-3114-CPS
二/四回路单相精巧型CANopen电表 -
CANopen 是一种基于CAN(Controller Area Network) bus上的网路协定,且已经被使用在各种不同的应用中,像交通工具,工业机械,自动化建筑,医疗装置,航海应用,饭店器具和实验室设备等…。它不仅提供了讯息的广播,同时也支援节点间的点对点资料交换。 CANopen内所规范的网路管理功能,可以简化专案的设计。此外,使用者还可以透过CANopen规范内的网路启动(network start-up)机制和错误管理(error management)机制,来对CANopen网路进行实作与侦错。
PM-311X-CPS 系列产品为提供CANopen通讯协定的电力量测模组。它可以当成CANopen的仆端设备,所以使用者可以很容易的应用PM-311x-CPS 在任何CANopen协定的网路上。透过PDO事件计时器的使用,能定时自动回覆电表的电力资讯,当需要收集大量电力资讯时,这样的通讯方式会更有效率。除此之外, PM-311x-CPS 系列产品的CAN bus介面拥有仲裁机制,会自动避开资料碰撞的情况,为CANopen电表系列产品提供更高的稳定度。 - 硬体特性:
- 支援CANopen通讯协定.
- NXP TJA1042 CAN transceiver
- 2500Vrms CAN 汇流排高压隔离保护
- 操作温度 -10 °C ~ +70 °C
- 具有2个Power Relay (Form A)
- 通讯特性:
- 支援 CiA CANopen DS-301 规范。
- 支援CANopen DSP-401 v2.1 规范
- 支援NMT仆端
- 支援NMT节点守卫讯息和心跳讯息
- 支援1个SDO主端
- 支援20组TxPDO
- 支援PDO模式:时间事件,远端要求,循环和非循环同步
- CANopen传输鲍率: 125 kbps, 250 kbps, 500 kbps 和1000 kbps
- CANopen 站号最多支援至128 节点
- 资料更新速度:每秒一次
- 电表特性:
- 精度良好,W精度可达1%(pf=1)
- 量测范围广,配置不同的比流器可弹性扩大量测范围CTΦ10mm(60A) 、CTΦ16mm(100A) 和CTΦ24mm(200A)

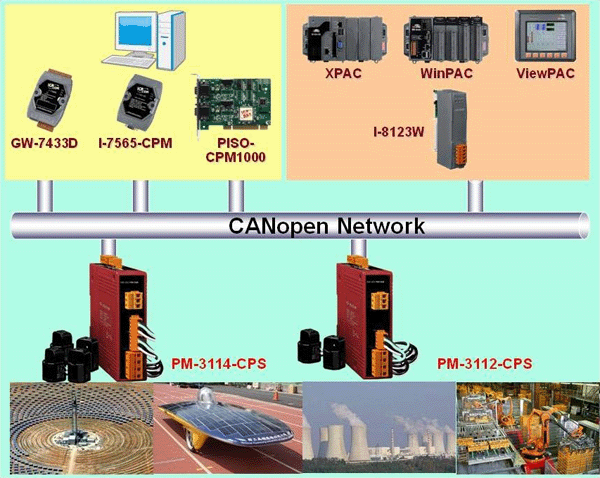

- 相关产品:● PCI CANopen主站板卡 (PISO-CPM100U) http://www.icpdas.com/products/Remote_IO/can_bus/piso-cpm100.htm
● USB 转CANopen 主站的转换器 (I-7565-CPM) http://www.icpdas.com/products/Remote_IO/can_bus/i-7565-cpm.htm
● 高速单通道CANopen 主站模组 (I-8123W) http://www.icpdas.com/products/Remote_IO/can_bus/i-8123w.htm - CANopen 电表系列产品:
模组名称 PM-2133-CPS PM-2134-CPS PM-3112-CPS PM-3114-CPS Wiring 1-phase 4-channel Auto or manual setting 1P2W-1CT, 1P3W-2CT, 3P3W-2CT, 3P3W-3CT, 3P4W 1P2W/1P4W-2CT 1P2W/1P4W-4CT Input Voltage 10 to 500 V 10 to 300 V 10 to 300 V 10 to 300 V Input Current CT Φ10 mm (60 A), CT Φ16 mm (100 A), CT Φ24mm (200 A) Input Frequency 60/50 Hz kWh Accuracy 1%(PF=1) Power Relay - - Form A (Normal Open) x 2 Data Update Rate 1 Second Operating Temperature -10 to +70 °C Dimensions (W x L x H) 78(L) × 35(W) × 99(H) mm 127(L) mm x 33(W) mm x 105(H) mm - Ordering information:
PM-3112-100-CPS 单相二回路精巧型CANopen电力表/CT:2pcs,Φ10mm (0-60A)/繁体中文/CANopen PM-3112-160-CPS 单相二回路精巧型CANopen电力表/CT:2pcs,Φ16mm (0-100A)/繁体中文/CANopen PM-3112-240-CPS 单相二回路精巧型CANopen电力表/CT:2pcs,Φ24mm (0-200A)/繁体中文/CANopen PM-3114-100-CPS 单相四回路精巧型CANopen电力表/CT:4pcs,Φ10mm (0-60A)/繁体中文/CANopen PM-3114-160-CPS 单相四回路精巧型CANopen电力表/CT:4pcs,Φ16mm (0-100A)/繁体中文/CANopen PM-3114-240-CPS 单相四回路精巧型CANopen电力表/CT:4pcs,Φ24mm (0-200A)/繁体中文/CANopen
