发布新版本软格拉夫工作室五1.04：新增趋势图最相关的例句弧形表头錶頭

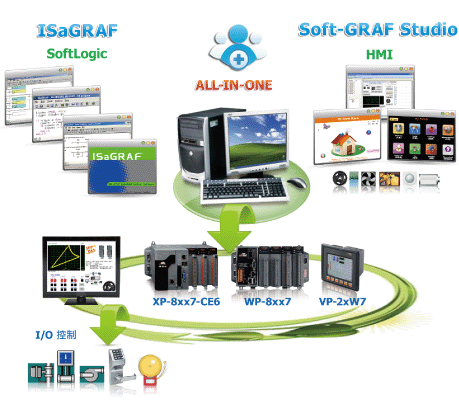

泓格科技开发的HMI 软体“Soft-GRAF Studio” 发布最新1.04 版，客户可以免费安装于PC/Windows 上, 用来在ISaGRAF PAC 内建立多彩多姿的HMI 画面，以直觉式图型拖曳编辑方式设计HMI 的显示与控制介面，推出以来广受客户关注与好评，泓格科技不断研发新功能，提供客户最好的技术与服务!!

● Soft-GRAF Studio V. 1.04 版本新功能

1. 新增趋势图与弧形表头元件 :
新增 g_Trend 趨勢圖元件，一個趨勢圖元件最多可紀錄三個數值的變化，並可根據設定提供歷史紀錄查詢。XP-8xx7-CE6 最多可以啟用 100 個 g_Trend，而 WP-8xx7, WP-5xx7, VP-25W7 / 23W7 最多可以啟用 30 個 g_Trend。趨勢圖元件可以在時間序列中表達數據變化的軌跡，並可查詢歷史紀錄最多可記錄一年，對於工業或商業系統應用有很大的幫助。

新增 g_Gauge 弧形錶頭元件，可將長整數或短整數或實數使用弧形錶頭顯示於 HMI 畫面上，弧形錶頭的指針可以即時顯示數值的變化。錶頭數值最多可分三段以三種不同顏色顯示，並可轉換擷取數值來做最適當顯示，客戶可依據案場需求做各種設計變化，非常適合工業、機械…等控制系統的 HMI。

2. 新增 Demo06 範例程式 :
除了原有的 Demo01 ~ Demo05，配合發佈 V.1.04 新版，同時提供了 Demo06 範例程式，搭配手冊說明，客戶即可快速學習到如何在 HMI 畫面上建立趨勢圖和弧形錶頭，如何下載到 PAC，以及如何使用這兩個元件。

3. 簡化類別名稱、以範例來說明設定項目 :
為了使用上更簡易直覺，新版將類別名稱簡化為 "Value", "Button", "Graph" 三大類，置於不同分頁中，同時有多個項目也新增了範例說明，使用者可依照所舉範例，更加明瞭各項目的設定技巧 !

● Soft-GRAF HMI 相關連結

Soft-GRAF 產品網頁 :
軟體網頁/產品型錄/簡報播放/線上教學影片
泓格科技首頁 >商品目錄 > 解決方案 > 軟體 > SCADA/HMI > Soft-GRAF
http://www.icpdas.com/products/Software/Soft-GRAF/soft-graf-c.htm

Soft-GRAF Studio 使用手冊 (FAQ-146)
泓格科技首頁 >支援服務 > 產品問答 > software > ISaGRA FAQ-146
http://www.icpdas.com/faq/isagraf_c.htm

● 更多ISaGRAF PAC 中文參考資料

ISaGRAF PAC 網頁 : http://www.icpdas.com/products/PAC/i-8000/isagraf_c.htm
ISaGRAF PAC 型錄 : http://www.icpdas.com/products/PAC/i-8000/data sheet/data sheet_c.htm
ISaGRAF PAC 手冊 : http://www.icpdas.com/products/PAC/i-8000/getting_started_manual.htm
ISaGRAF PAC FAQ : http://www.icpdas.com/faq/isagraf_c.htm
I-8K與I-87K I/O 高卡 : http://www.icpdas.com/products/PAC/i-8000/8000_IO_modules_c.htm
