Soft-GRAF Studio
於 ISaGRAF PAC 中建立多采多姿的 HMI 畫面









   請參閱 www.icpdas.com > FAQ > Software > ISaGRAF Ver.3 (Chinese) > 146 取得更多資訊.
   (點選 FAQ-146 來下載相關的軟體與文件)

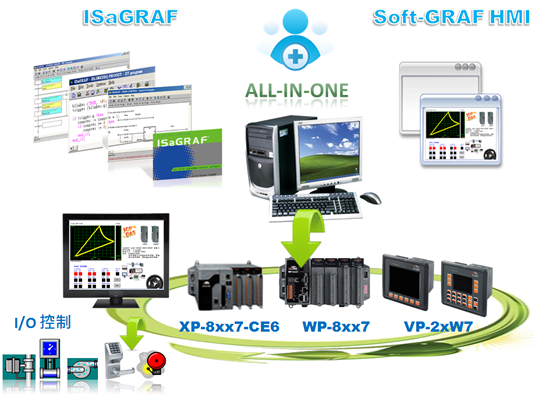

在一台 PAC 中同時運行 HMI 與控制邏輯

New!!
趨勢圖 與 弧形錶頭

警報列表







Soft-GRAF Studio 是泓格科技開發的 HMI (Human Machine Interface) 軟體, 可讓使用者建立多彩多姿的 HMI 畫面, 使用者可以在
Soft-GRAF Studio 軟體中直接以圖型拖曳方式來編輯 HMI 畫面, 並在同一台 PAC (支援 XP-8047-CE6/8347-CE6/8747-CE6,
WP-8137/8437/8837, WP-8147/8447/8847, WP-5147/5147-OD 與 VP-25W7/23W7 ) 內與 ISaGRAF 軟邏輯程式 (LD 階梯圖、ST 結構化文字、FBD 功能方塊圖等...) 一起運行.

(簡報播放檔,下載: , 2.73 MB, 2011/12/27)






Soft-GRAF Studio 線上教學 (7 分 28 秒) ;         (Update: Nov. 10, 2011: 5.23 MB)         (智慧型手機 : .3gp, 5.95 MB)
觀賞 "My Sweet Home" 影片 (33 秒) ;              (Update: Nov. 14, 2011: 6.15 MB)         (智慧型手機 : .3gp, 1.55 MB)
教學影片 - 選用更多精美圖片 (3 分 55 秒) ;          (Update: Dec. 09, 2011: 4.54 MB)         (智慧型手機 : .3gp, 4.67 MB)




Top




ISaGRAF 支持 IEC 61131-3 標準 PLC 開放式語言
上載應用程式
連線除錯, 監看與控制
離線模擬
虛擬 I/O 試驗 (Lock & Unlock I/O)
備份/回存應用程式
圖形動態除錯




Top



Soft-GRAF HMI 01 Soft-GRAF HMI 02



Top




Soft-GRAF Studio:
    簡化 HMI 畫面編輯方式 (滑鼠拖曳方式)
    HMI 不需要撰寫程式語言
支援多樣化 HMI 元件:
    頁面 :
頁面 (最多可建立 200 個頁面, 支援密碼權限管制)
    文字 :
一般 反白
底線
    數值 :
一般 數值轉換
達上/下限值時, 更換顏色 達上/下限值時, 閃爍
達上/下限值時, 顯示文字 多重文字
    布林數值 :
LED 一般文字
反白 閃爍
    訊息數值 :
動態訊息 多國語言顯示
    按鈕 :
一般 頁面切換
以數值顯示 以文字顯示
以圖片顯示 權限管制
執行前詢問 密碼控管
    圖片 :
靜態圖片 布林圖片
動態圖片 多重圖片
    登入/登出 :
登入 登出
    長形錶頭 :
垂直 水平
顯示刻度 不顯示刻度
單向 雙向
    移動軌跡圖 :
1 軸 2 軸
    趨勢圖 :
即時趨勢圖 歷史趨勢圖
    弧形錶頭 :
弧形錶頭
    警報列表 :
警報列表
    內建多種元件 (陸續增加中) :
Button Gif
Led More_Pic
支援多國語言:
    英文, 繁體中文, 簡體中文, 俄文...等.
HMI 畫面移動順暢




Top




ISaGRAF PAC 型號 XP-8x47-CE6 WP-8x37 WP-8x47 WP-5xx7 VP-23W7 VP-25W7
作業系統 (OS) CE 6.0 R3 Core CE 5.0 CE 5.0 CE 5.0
開發軟體 ISaGRAF Ver. 3 : 符合國際標準 IEC 61131-3 - LD, ST, FBD, SFC, IL 與 FC 編程語言
支援 Soft-GRAF Studio 軟體來開發 HMI 畫面
最大 ISaGRAF 程式容量 2 MB 1 MB 1 MB 1 MB
CPU AMD LX 800, 500 MHz PXA270, 520 MHz PXA270, 520 MHz PXA270, 520 MHz
Flash 4 GB 128 MB 96 MB 64 MB 96 MB
SDRAM/RAM 512 MB 128 MB 128 MB 128 MB
電池備援 SRAM - - - 512 KB * 2
觸控面板 - - - - 有
LCD 螢幕 - - - 3.5" 5.7"
VGA (解析度) 1024 x 768 1024 x 768 800 x 600 800 x 600 320 x 240 640 x 480
USB 2 (Host) 2 (Host) 1 (Host) 2
(Host *1, Client *1)		 1 (Host)
Ethernet 2 2 2 1
RS-232/RS-485 4 或 5 2 或 4 3 2
I/O 插槽 0/3/7 1/4/8 - 3
I/O 擴充匯流排 - - 1 -



Top




ISaGRAF-256-E
ISaGRAF-256-C		 ISaGRAF Workbench Ver.3 軟體 (256 I/O 點) 附一個 USB Dongle 與
一本進階使用手冊 (-E 為英文版, -C 為繁體中文版).
ISaGRAF-32-E
ISaGRAF-32-C		 ISaGRAF Workbench Ver.3 軟體 (32 I/O 點)
附一本進階使用手冊 (-E 為英文版, -C 為繁體中文版).
XP-8047-CE6 CR
XP-8347-CE6 CR
XP-8747-CE6 CR		 0/3/7 插槽網路型 內建 WinCE 6.0 之 ISaGRAF PAC (RoHS)
WP-8137/8437/8837 CR
WP-8147/8447/8847 CR		 1/4/8 插槽網路型 內建 WinCE 5.0 之 ISaGRAF PAC (RoHS)
WP-5147 CR
WP-5147-OD CR		 掌上網路型 內建 WinCE 5.0 之 ISaGRAF PAC (RoHS)
VP-23W7 CR
VP-25W7 CR		 3 插槽網路型 內建 WinCE 5.0 之ISaGRAF PAC (RoHS) ,
含 3.5 吋 LCD 螢幕 或 5.7 吋 觸控式 LCD 螢幕.
