tM-7521/tM-7522
微型可定址序列轉接器 |
|
| |
| ~ NEW ~ |
|
|
 |
- 整合RS-232及RS-485 序列設備
- 使用32位元 MCU
- 10/100 Base-TX 網路控制器，RJ-45 連接埠
(自動協商, 網路線自動識別, LED 指示燈)
- 雙電源輸入: PoE 及DC 插孔輸入
- RS-485 方向自動控制
- 支援能回應設備搜尋的 UDP 功能
- 可透過網路簡單迅速的更新Firmware
- 提供Web-based 介面進行模組組態設定
- 配有容易接線的接線端子連接器
- 體積微型化與低功率消耗
- 符合RoHS 環保規範
- 經濟實惠的低通道數模組
|
|
 |
 |
|
| Model: tM-7521 |
Model: tM-7522 |
|
| |
|
|
|
| |
 |
許多RS-232設備廣泛的存在於各種工業應用中，因此，將RS-232設備連網已是現今自動化的重要一環。通常，工廠佈線會從主機PC連接至遠距離的RS-232設備，此連接可能會廣泛分佈於整個工廠。如使用多埠卡來連接這些所有的RS-232設備並不是一個理想的方法。而tM-752N 系列模組提供了一個可透過單一RS-485網路來連接分布於多個位置的RS-232 設備，且RS-485具有維護便利、佈線簡易、經濟實惠、高穩定性及高可靠性。
tM-752N 系列模組支援 DCON 協定(與I-752N 系列相容)，能允許使用者配置修改模組，如:設定序列埠及運作模式...等，更內建有 Web Server 來提供一個直覺式且配置簡易的Web 管理界面。
tM-752N 的RS-232埠具有 1 KB 的緩衝區。 當主機PC透過 tM-752N模組連接至RS-232設備時，能將設備的數據資料儲存在緩衝區內，主機便能定時的來讀取緩衝區中的資料。也允許主機透過tM-752N來連接多台低速的RS-232設備且在讀取數據資料時不會造成資料有任何的遺失，更可應用在Baud Rate 轉換上。
tM-752N的RS-485埠內建有自我調節器 ASIC，可以自動檢測和控制 RS-485 網路的傳送及接收方向。所以在應用程序中，便不需再額外的來控制網路收送方向。

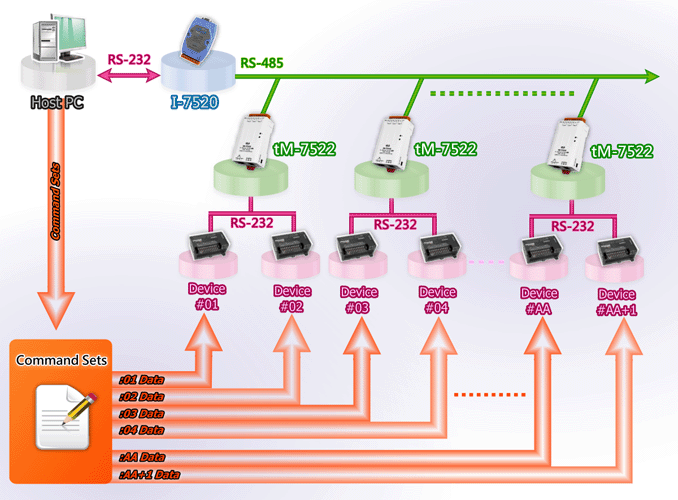

大部份的 RS-232 設備並不支援定址的功能，而 tM-752N 系列模組可針對每一個RS-232 設備來指定一個特定的位置。 當一個帶有設備位置的命令被傳送至 RS-485 網路上，在目的地端的 tM-752N 可移除位置欄位，並將命令內容傳至指定的 RS-232 設備。另一方面，從 RS-232 端的回應可透過 tM-752N 傳送至主機PC。 |
| |
 |
| |
 |
|
| |
 |
| Models |
tM-7521 |
tM-7522 |
| System |
| CPU |
32-bit ARM |
| Communication Interface |
| Ethernet |
10/100 Base-TX, 8-pin RJ-45 x 1,
(Auto-negotiating, Auto-MDI/MDIX, LED indicator)
PoE (IEEE 802.3af, Class 1) |
| COM1 |
2-wire RS-485 |
2-wire RS-485 |
| COM2 |
3-wire RS-232 |
3-wire RS-232 |
| COM3 |
- |
3-wire RS-232 |
| Self-Tuner |
Yes, automatic RS-485 direction control |
| RS-485 |
Bias Resistor |
Yes, 10 KΩ |
| Node |
32 (max.) |
| UART |
16c550 or compatible |
| COM Port Format |
| Baud Rate |
115200 bps Max. |
| Data Bit |
5, 6, 7, 8 |
| Parity |
None, Odd, Even, Mark, Space |
| Stop Bit |
1, 2 |
| Power |
| Power Input |
PoE: IEEE 802.3af, Class 1
DC jack: +12 ~ 48 VDC |
| Power Consumption |
0.07 A @ 24 VDC |
| Mechanism |
| Connector |
10-Pin Removable Terminal Block x 1 |
| Mounting |
DIN-Rail |
| Flammability |
Fire Retardant Materials (UL94-V0 Level) |
| Environment |
| Operating Temperature |
-25 ~ +75 °C |
| Storage Temperature |
-30 ~ +80 °C |
| Humidity |
10 ~ 90% RH, non-condensing |
|
| |
 |
| tM-7521 CR |
Tiny Addressable Serial Converter with PoE and 1 RS-232 and 1 RS-485 Ports (RoHS) |
| tM-7522 CR |
Tiny Addressable Serial Converter with PoE and 2 RS-232 and 1 RS-485 Ports (RoHS) |
| Includes one CA-002 cable. |
|
| Note: Coating version supports -40 ~ +75 °C operating temperature, call for more information. |
 |
| CA-002 |
DC connector to 2-wire power cable, 0.3 M |
| CA-0910N |
DB-9 Female-Female 3-wire Null Modem Cable, 1 M |
| NS-205 CR |
Unmanaged 5-Port Industrial Ethernet Switch (RoHS) |
| NS-205PSE CR |
Unmanaged Ethernet Switch with 4 PoE Ports and 1 RJ-45 Uplink (RoHS) |
| FRA05-S12-SU |
12 V/0.58 A (max) Power Supply. |
|
| |
 |
|
| |
|
|
| |
|
|
