UA-5231/ UA-5231M/ UA-5231M-3GWA/
UA-5231M-4GE / UA-5231M-4GC
|
|
| IIoT 通訊服務器, 1 個 Ethernet 埠 |
|
|
|
|
 |
| Model: UA-5231 |
Model: UA-5231M |
~ New ~
Model: UA-5231M-3GWA
Model: UA-5231M-4GE
Model: UA-5231M-4GC |
|
|
 |
- 具備 OPC UA Server 服務功能
- 具備 MQTT Client 服務功能
- 內含 MQTT Broker
- ARM CPU, 1.0 GHz
- 512 MB RAM 與 512 MB Flash
- Linux kernel 3.2.14 OS
- Real-Time 即時功能
- 支援 近端資料紀錄 / 遠端資料庫 功能
- 支援 IFTTT 邏輯控制 APP 通知功能
- 支援 PID 邏輯控制功能
- 10/100/1000 Mbit/s Ethernet 通訊埠
- 4 個序列通訊埠 (RS-232/RS-485)
- 工作溫度: -25 ~ +75°C
|
|
|
| |
 |

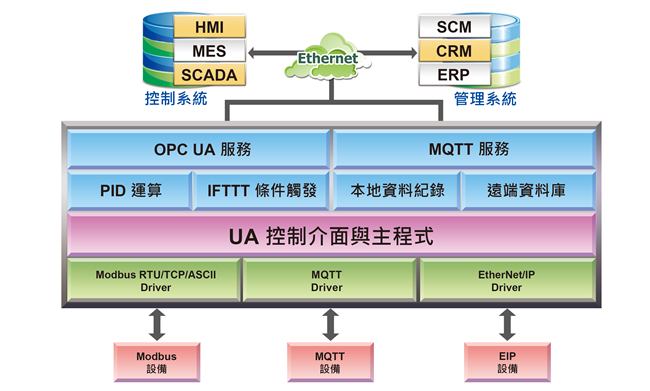

UA-5200 系列是一款 IIoT 工業物聯網通訊服務器，提供用戶做 IT 與 OT 的系統及設備整合。UA 產品具備 IIoT 閘道器功能，可透過 Modbus TCP/RTU/ASCII, MQTT, EtherNet/IP 通訊協議，存取控制工廠中的遠程 I/O 模組與控制器，並將 I/O 的數據資料轉換為 OPC UA, MQTT 通訊協議來滿足連接 MES, ERP, SCADA 和雲端服務的需求。此外提供遠端資料庫匯入，本地端檔案寫入功能作歷史數據儲存。支援 Cloud 雲端平台，可連線至Amazon AWS 及微軟 Azure 等IoT 平台，將I/O 資料上傳出去; 雲端邏輯控制服務可連線 IFTTT 雲端上的 Web 行動 APP，讓用戶透過手機 APP 於事件發生時接到通知訊息。UA 系列增進 IT 與 OT 彼此聯網及互操作能力，讓使用者輕鬆設定及管理，加速佈署工業物聯網。 ( 更多資訊...) |
| |
 |
|
| |
 |
內建 OPC UA Server 服務 |
|
內建 MQTT Broker 服務 |
|
I/O 數據採集可直接匯入遠端資料庫和本地端 LOG 紀錄檔 |
|
支援雲端邏輯控制 IFTTT 與 社群 APP 通知功能 (如: LINE, 臉書, 推特, 微博...) |
|
支援 Ethernet 及 Serial 通訊模組: Modbus, MQTT, EtherNet/IP |
|
提供 Function Wizard 專案精靈導引功能 |
|
支援 Cloud 雲端平台連接功能 |
| (詳細內容...) |
| |
|
|
| |
|
|
| |
 |
| 型號 |
UA-5231 |
UA-5231M |
UA-5231M-3GWA |
UA-5231M-4GE/4GC |
| 系統軟體 |
| 作業系統 |
Linux Kernel 3.2.14 |
| 內建服務 |
SFTP server, Web server, SSH |
| 模組 |
| 處理器 (CPU) |
ARM CPU, 1.0 GHz |
| DDR3 SDRAM |
512 MB |
| Flash |
512 MB |
| FRAM |
64 KB |
| 擴充記憶體 |
microSD 插槽中附一個 4 GB microSD 卡 (最多可支援 32 GB microSDHC 卡) |
| 即時時鐘 (RTC) |
可讀/寫 年、月、日、時、分、秒, 並提供星期資訊 |
| LED 指示燈 |
PWR (電源)/RUN (程式執行), L1, L2 |
PWR/RUN, L1, L2, 3G |
PWR/RUN, L1, L2, 4G |
| 旋轉式開關 (Rotary Switch) |
有 (0 ~ 9) |
| 通訊介面 |
| VGA |
1 (解析度 : 640 × 480, 800 × 600, 1024 × 768, 1280 x 720), 功能保留
|
| Ethernet |
RJ-45 x 1, 乙太網路埠 10/100/1000 Based-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators) |
| USB 2.0 (host) |
1 |
| Console Port |
RS-232 (RxD, TxD 與 GND); 無隔離 |
| ttyO2 |
RS-485 (Data+, Data-); 無隔離 |
| ttyO4 |
RS-232 (RxD, TxD 與 GND); 無隔離 |
| ttyO5 |
RS-485 (Data+, Data-); 2500 VDC 隔離 |
| 機構特性 |
| 尺寸 (W x L x H) |
91 mm x 132 mm x 52 mm |
117 mm x 126 mm x 58 mm |
| 安裝方式 |
標準導軌安裝 (DIN-Rail) |
| 環境參數 |
| 運作溫度 |
-25 ~ +75°C |
| 儲存溫度 |
-40 ~ +80°C |
| 相對溼度 |
10 ~ 90% RH (non-condensing) |
| 電源 |
| 輸入電源 |
+12 ~ +48 VDC |
| 功耗 |
4.8 W |
6.5 W |
| 無線通訊 |
| 3G 系統 |
- |
3GWA: WCDMA 850/900/1900/2100 MHz
4GE: WCDMA 850/900/2100 MHz
4GC: WCDMA 900/2100 MHz,
TD-SCDMA 1900/2100 MHz,
CDMA2000 (BC0) 800 MHz |
| 4G 系統 |
- |
4GE: FDD LTE: B1/B3/B5/B7/B8/B20
4GC: FDD LTE: B1/B3/B8 ;
TDD LTE: B38/B39/B40/B41 |
|
| |
|
| OPC UA |
| OPC UA Server |
| 建議最大連線任務 (Sessions) 數量保持 20 以內。 |
| OPC Unified Architecture: 1.02
Core Server Facet
Data Access Server Facet
Method Server Facet
UA-TCP UA-SC UA Binary
User Token User Name Password & X509 Certificate
Security Policy |
| ￮ None |
| ￮ Basic128Rsa15 |
|
| ￮ Basic256 |
|
|
|
| Modbus Master |
| Modbus TCP |
可讀取或控制有支援標準 Modbus TCP Slave 通訊協定的設備，建議最大連線設備數量保持 100 以內。 |
| Modbus RTU/ASCII |
最多可使用 3 個通訊埠: ttyO2, ttyO4, ttyO5 來連接其他 Modbus RTU Slave 設備 (如 M-7000)，連接時，
建議每埠不超過
32 台設備，以保持較佳的通訊品質。 |
| MQTT |
| MQTT Client |
可連線 MQTT Broker，讀取或控制其他支援 MQTT 通訊協定的設備。 |
| MQTT Service |
可連線 MQTT Broker，讓外部讀取或控制 UA 系列所連結的其他通訊協定的設備。 |
| MQTT Broker |
支援 MQTT v3.1.1 版協議，提供 MQTT 訊息傳送派發管理。建議 Client 連線數量保持 400 以內。 |
| EtherNet/IP |
| Scanner |
可連線泓格 EIP-2000 系列模組，建議最大連線數量不超過 50 台設備。 |
| Data Logger |
| 本地資料紀錄 |
可記錄 I/O 數值，以 CSV 格式儲存於本機 MicroSD 卡 中。 |
| 遠端資料庫 |
可記錄 I/O 數值，儲存於遠端 MS SQL、MySQL、MariaDB 資料庫中。
建議連線資料庫數量保持 1 個。 |
| Cloud Support |
| Microsoft Azure |
MQTT Service 可連線至 MS Azure IoT Hub |
| Amazon Web Services |
MQTT Service 可連線至 AWS IoT Core |
| IFTTT |
支援邏輯事件發送至 IFTTT。 |
| Virtual Device |
| PID Function |
可組合遠端 I/O 設備模擬成 PID 控制系統。 |
|
| |
 |
| UA-5231 CR |
工業物聯網 (IIoT) 通訊服務器 (RoHS) |
| UA-5231M CR |
工業物聯網 (IIoT) 通訊服務器, 鐵殼 (RoHS) |
| UA-5231M-3GWA CR |
工業物聯網 (IIoT) 通訊服務器, 鐵殼, 支援 3G 無線通訊 (RoHS) |
| UA-5231M-4GE |
工業物聯網 (IIoT) 通訊服務器, 鐵殼, 支援 4G 無線通訊 (RoHS)
頻段適用於 EMEA (歐洲、中東、非洲)、韓國、泰國、印度、台灣 |
| UA-5231M-4GC |
工業物聯網 (IIoT) 通訊服務器, 鐵殼, 支援 4G 無線通訊 (RoHS)
頻段適用於 中國 |
|
| |
 |
| 電源供應器 |
24 VDC 電源供應器 (可DIN 導軌式安裝) (RoHS) |
| 乙太網路交換器 |
工業用乙太網路交換器 (RoHS) |
|
| |
|
|
| |
|
|
