| ~ NEW ~ |
~ NEW ~ |
 |
 |
| Model: VPD-142-H |
Model: VPD-142N-H |
| ~ NEW ~ |
~ NEW ~ |
 |
 |
| Model: VPD-143-H |
Model: VPD-143N-H |
|
|
 |
- 極高的性能價格比
- 高解析彩色觸控螢幕
- 即時時鐘 (RTC)
- 多個序列通訊介面
- 橡膠鍵盤(VPD-142-H/VPD-143-H)
- 支援使用者圖形介面編輯
- 免費的開發軟體, HMIWorks
- 支援 C 語言及階梯圖開發
- 靜電保護 (4 kV)
- 前面板：IP65 防水防塵
- 支援I/O 擴充卡(XV-board)
- 支援Modbus TCP/RTU 通訊協定
- 可支援自定義通訊協定
|
 |
 |
|
|
| |
 |

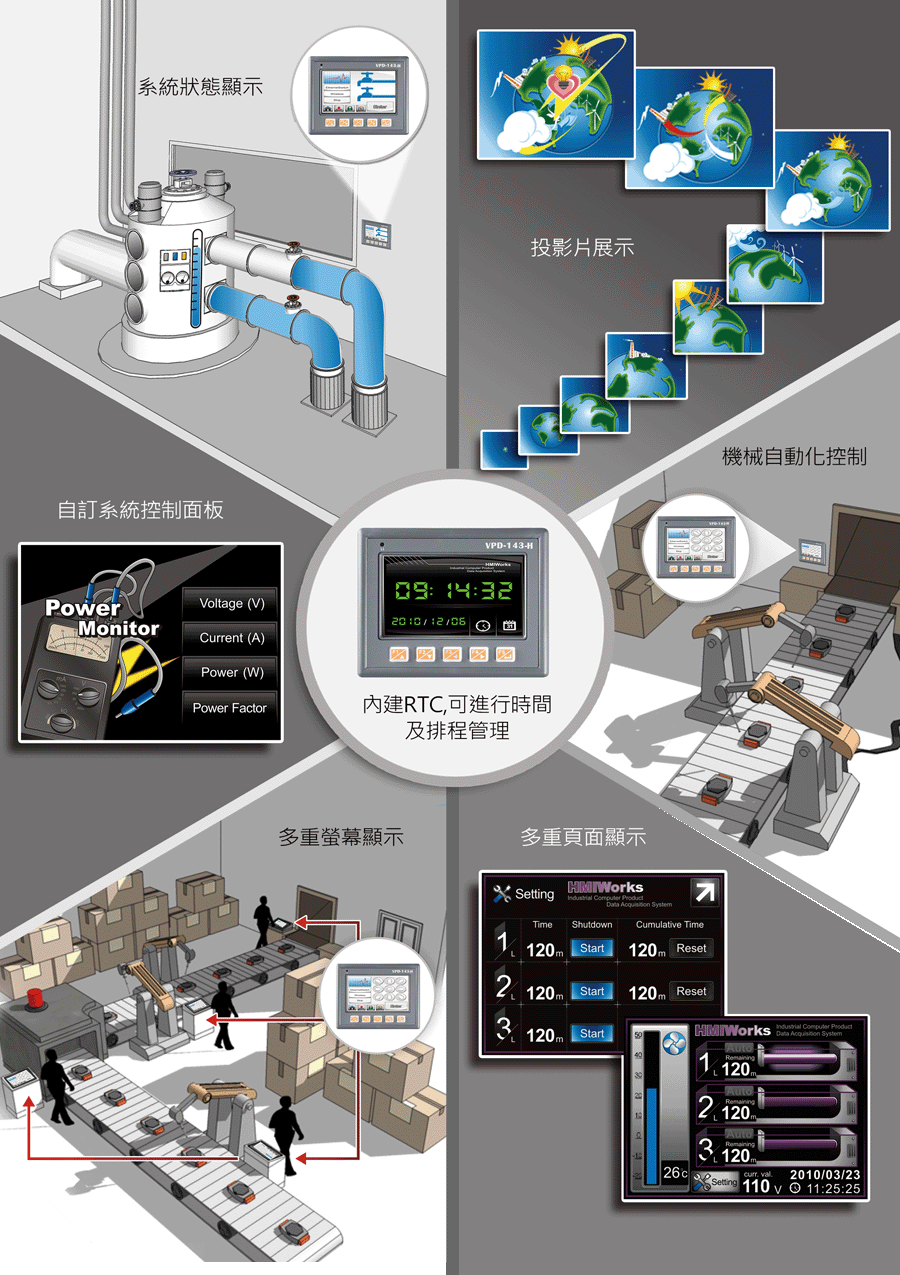

VPD 工業用觸控人機介面 (HMI) 裝置系列配備有4.3 吋高解析彩色 TFT 的觸控螢幕。有了觸控螢幕這項功能，佈署到各式各樣的自動控制系統就更容易，而且也讓系統更加的直覺、有效率。不論是全新建置系統或是在舊有系統導入新的介面，VPD 系列都以它的多樣化通訊方式而脫穎而出。它內建的通訊方式有： RS-232/RS-485 和USB 介面以及乙太網路(VPD-143-H/VPD-143N-H)。這些通訊方式對系統整合提供了莫大的幫助，比如監控遠端的 I/O 或是從中央電腦下載軟體。除此之外，內建非易失性(non-volatile) 儲存單元，讓 VPD 系列在惡劣的環境更加可靠。可靠。
HMIWorks 是 VPD 專用且免費的開發軟體，提供了容易使用的開發環境和直覺的程式開發，並且支援向量圖形，使用者只要幾分鐘就可以在觸控螢幕上開發出吸引人的圖形介面。對於可程式邏輯控制器 (PLC) 的使用者來說，HMIWorks 有階梯圖設計家 (Ladder Designer) 可以開發熟悉的階梯圖邏輯；而對於資訊科技的使用者來說，HMIWorks 也提供C 語言的整合式開發環境。尤其對於使用階梯圖設計家來開發程式的使用者來說，只要學習不到30 分鐘，即可完成並下載執行第一支程式。總而言之，VPD 觸控人機介面系列產品是前所未有的高性價比產品。 |
| |
 |
 |
 |
| |
 |
| 型號 |
VPD-142-H |
VPD-142N-H |
VPD-143-H |
VPD-143N-H |
| 中央處理器 |
| 處理器(CPU) |
32-bit RISC CPU |
| 記憶體擴充 |
16 MB SDRAM / 16 MB Flash |
| 時鐘(RTC) |
是 |
| 蜂鳴器(Buzzer) |
是 |
| 旋轉開關 (0~9) |
是 |
| 通訊介面 |
| 序列埠1 |
RS-232 (3-pin) / RS-485 ( 含 Self-Tuner) 擇一 |
| 序列埠2 |
RS-232 (3-pin) / RS-485 ( 含 Self-Tuner) 擇一 |
| USB 1.1 客戶端(Client) |
僅供更新程式使用 |
| 乙太網路 |
- |
RJ-45 x 1, 10/100 Base-TX |
| I/O 擴充卡 |
| I/O 擴充卡 |
是, XV-board |
| 人機介面 |
| LCD |
4.3 吋 TFT ( 解析度480 x 272 x 16), ，亮點<= 3 |
| 背光壽命 |
20,000 小時 |
| 亮度 |
400 cd/m2 |
| LED 指示燈 |
是 |
- |
是 |
- |
| 觸控面板 |
是 |
| 重新啟動按鈕 |
是 |
| 橡膠鍵盤 |
5 鍵(可程式) |
- |
5 鍵(可程式) |
- |
| 電氣 |
| 端子台 |
+12 ~ 48 VDC |
| PoE |
- |
IEEE 802.3af, Class1 (48 V) |
| 耗能 |
2.5 W |
| 機構 |
| 尺寸 ( 寬 x 長 x 高) |
131 mm x 105 mm x 54 mm |
侵入防護等級
(Ingress Protection) |
前面板: IP65 |
| 安裝方式 |
導軌安裝(DIN-Rail Mount) 和面板安裝(Panel Mount) |
| 環境 |
| 工作溫度 |
-20 ~ +50°C |
| 儲存溫度 |
-30 ~ +80 °C |
| 周圍環境相對溼度 |
10% 到 90% 相對濕度，非冷凝(non-condensing) |
|
| |
 |
| VPD-142-H CR |
4.3 吋觸控人機介面裝置，支援RS-232/RS-485、即時時鐘(RTC)、USB、橡膠鍵盤、支援XV I/O 擴充卡 (RoHS) |
| VPD-142N-H CR |
4.3 吋觸控人機介面裝置，支援RS-232/RS-485、即時時鐘(RTC)、USB、支援XV I/O 擴充卡 (RoHS) |
| VPD-143-H CR |
4.3 吋觸控人機介面裝置，支援乙太網路、RS-232/RS-485、即時時鐘(RTC)、USB、橡膠鍵盤、支援XV I/O 擴充卡 (RoHS) |
| VPD-143N-H CR |
4.3 吋觸控人機介面裝置，支援乙太網路、RS-232/RS-485、即時時鐘(RTC)、USB、支援XV I/O 擴充卡 (RoHS) |
|
| |
 |
| CA-USB10 |
USB 轉 5P Mini-USB 連接線, 28AWG, 1.5 公尺 |
| MDR-60-24 CR |
直流 24 伏特 /2.5 安培、60 瓦電源供應器，支援 DIN 導軌安裝 (RoHS) |
| DIN-KA52F CR |
直流 24 伏特 /1.04 安培、25 瓦電源供應器，支援 DIN 導軌安裝 (RoHS) |
|
| |
 |
|
| |
|
