| 新產品上市:

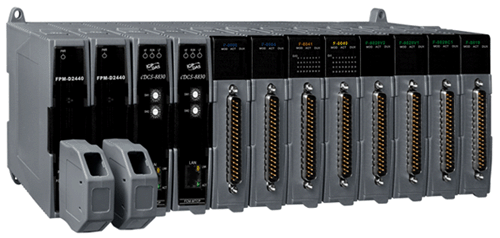

iDCS-8830 支援Modbus/TCP具強健以及備援之遠端I/O系統 |
| |
 |
| |
|
| |
iDCS-8830為支援Modbus/TCP及Modbus/UDP備援型的模組化遠端I/O系統，此系統最多可支援8個I/O插槽並支援單一或雙重架構，iDCS-8830並提供了簡易的安裝方式，使雙重架構下的應用更容易維護，也由於iDCS-8830模組化及高度彈性的特性並透過不同的數位、類比、計數器以及HART的組合，來符合許多種工業上的應用。
iDCS-8830是由電源、通訊、I/O模組以及外接端子板組合而成，電源模組部分主要提供絕佳的隔離電源給iDCS-8830的所有模組使用，通訊模組為上位機與iDCS-8830的I/O模組的溝通介面，iDCS-8830的I/O 模組用來截取或控制現場端的設備，端子板為現場訊號到I/O模組的配線裝置。
通訊模組為一對以乙太網路所組合而成的通訊介面，並支援工業界最常使用的Modbus/TCP或 Modbus/UDP的通訊協定，而I/O部分可設定為8片單一或4對雙重運作的功能，讓系統建置上更為穩定。在iDCS-8830上的所有模組都具備熱拔插，使得模組在替換上變得極為簡易，當模組被設定為雙重運作時，因具備熱插拔的特性，模組在替換時將不會中斷系統運作。因此，iDCS-8830的熱插拔、高彈性及備援等特色，使iDCS-8830更能應用在較高安全性極重要的場合。透過泓格的iDCS-8830不同模組間單一或雙重的搭配組合，你將可以實現各種安全層級及需求的工業應用。 |
| |
 |
| |
特色:
iDCS-8830是一分散式的遠端I/O系統，上位機可透過不同的工業通訊協定與iDCS-8830的I/O達到資料截取及控制，使用者可將iDCS-8830安裝在接近工業現場以降低現場設備到I/O的佈建成本。
● 廣泛的應用
透過各種工業協定及基本數位、類比、計數器及HART的支援，iDCS-8830提供高度整合及具經濟效益的解決方案給各種工業應用場合
● 彈性
所有安裝在iDCS-8830上的模組具備單一或雙重的運作，透過安裝相同的模組及簡易的設定，不需額外的配線便可輕易的提升應用層級
● 多種工業通訊標準的支援
iDCS-8830提供多種工業界較常使用的通訊協定，讓使用者可輕鬆的與各種現行的控制器或PLC做整合
● 即時更新的I/O資料
在iDCS-8830上的I/O模組透過主動的方式將I/O通道的資料更新至通訊模組，因此降低I/O資料的更新時間以及確保取得最即時的I/O資料
● 快速的I/O備援切換時間小於1ms
iDCS-8830在所有的I/O備援切換上，皆提供小於1ms的特色，使I/O控制及獲取上有最佳的表現
● 高度信賴的系統
iDCS-8830提供了許多功能上面的增強，使系統更為穩定極具信賴
- 熱插拔：在iDCS-8830的受損模組，可直接在線上作更換而不需將系統電源關閉，並且不會影響系統其他模組的運作
- 在線上運作的iDCS-8830並同時可確保所替換模組的正確性，錯誤的模組會停止該替換模組的運作
- 自動將原先模組的參數配置更新到新安裝的相同模組上
- 針對所有的電源、通訊及I/O模組皆具備備援的功能
|
| |

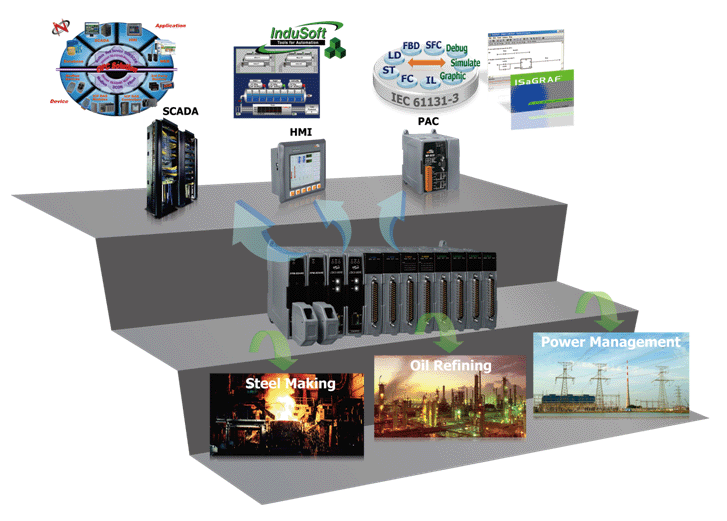

| 應用: |
 |
| iDCS-8830為一個專門的系統，可用於控制製造過程是連續或批處理導向，像是煉油、電力、製藥、食品和飲料製造、水泥生產、煉鋼及造紙等。 |
| |
軟體
工具程式 |
 |
整合軟體
ISaGRAF, InduSoft, LabVIEW, NAPOPC |
| |
| 產品發佈一覽表 |
 |
Will be available |
 |
Available soon |
 |
Will be phased out |
|
| Modules |
Type |
Model Name |
Description |
| Communication Module |
|
FCM-MTCP |
Modbus/TCP with support redundant function |
| Power Module |
|
FPM-D2440 |
24 VDC input, 35W@5V, 120W@24V, with redundant function |
| Digital |
Input |
|
F-8040 |
32-ch, dry contact, sink/source, Isolated, one COM for all DI, LED display |
| Output |
|
F-8041 |
32-ch, sink, 0.1A/channel, Isolated, one COM for all DO, LED Display |
| Analog |
Input |
|
F-8017C1 |
8-ch, 4~20mA, Isolated |
|
F-8017CH |
8-ch, 4~20mA with HART compliant, Isolated |
|
F-8015 |
8-ch, RTD sensor Pt100, Pt1000, JPt100, Isolated |
|
F-8019 |
8-ch, Single/Duplex, universal analog input and Thermocouple (J, K, T, E, R, S, B, N, C, L, M), Isolated |
| Output |
|
F-8028CV |
8-ch, 4~20mA, 0~20mA, 0~5V, 0~10V, +/-5V, +/-10V, Isolated |
|
F-8028CH |
8-ch, 4~20mA with HART compliant, Isolated |
| Termination Boards |
Type |
Model Name |
Description |
| Digital |
General |
|
DN-DIO-M |
General termination board for digital I/O |
| Input |
|
DN-DI-32DW |
32-ch, sink/source, EMS protection |
| Output |
|
DN-DO-16DR-A |
16-ch (ch0~ch15), removable 2A relay output with varistor |
|
DN-DO-16DR-B |
16-ch (ch16~ch31), removable 2A relay output with varistor |
| Analog |
General |
|
DN-AIO-M |
General termination board for analog (Current/Voltage) I/O |
| Input |
|
DN-AIH-08 |
Termination board for HART analog input module |
|
DN-RTD-M |
Termination board for RTD module |
|
DN-TC-M |
Termination board for thermocouple module |
|
| |
