ET-87Pn 系列是一個透過 RS-485網路，用來擴充 I-87K 系列 I/O 模組之智慧型遠端 I/O 擴充單元。它支援這個單元的 I/O 模組超過了 30 種，包括了 類比輸入/輸出，數位輸入/輸出, 計數/頻率，可以使用於工業監視與控制之應用領域。

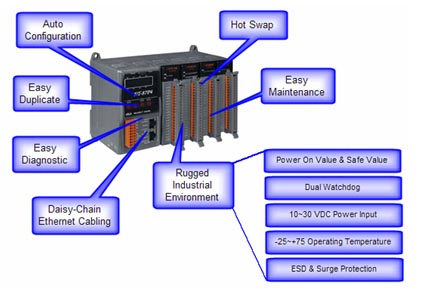

ET-87Pn 是設計使用於嚴苛且有雜訊干擾之環境中，因此硬体部分具有寬範圍之隔離型電源輸入 (10~30VDC) 和操作溫度 (-25℃ ~ +75℃)。為了簡化了安裝和維護 I/O 模組的步驟，它採用了熱插拔、自動設定、錯誤偵測、雙看門狗、可程式化之開機值(Power on value) 和安全值(Safe value) ,…等等設計。
此外，也提供了不同的軟体開發工具 (SDK) 和範例程式，例如 DLL, ActiveX, Labview 驅動程式, Indusoft驅動程式, Linux驅動程式, OPC server, … 等等。 因此ET-87Pn 上之 I-87K 系列 I/O 模組可以很容易整合於一現成之系統中。 |
|
| |
|
|
| |
|
| 台灣專利 |
096134568 |
申請中 |
| 中國專利 |
200710181138.6 |
申請中 |
| 美國專利 |
11/979,474 |
申請中 |
| 德國專利 |
102007053078.3 |
申請中 |
|
 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 熱插拔 |
|
| |
更換或插入 I-87K 模組時，ET-87Pn 並不需要關閉電源。因此整個系統可以持續運作，而無任何中斷。 |
|
| |
|
|
| |
自動組態 |
|
| |
I-87K 模組的組態可以被預先設定好，並儲存於 ET-87Pn 上的記憶体。當ET-87Pn 的電源啟動時，或是某一個 I-87K 模組插入時，這個 ET-87Pn 就會自動檢查、回存組態設定到每個需要更新組態的 I-87K 模組上。 |
|
| |
|
|
| |

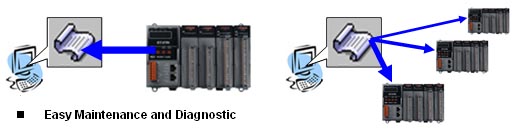

容易複製系統 |
|
| |
藉由DCON Utility，你可以很容易地將 I-87K 模組的組態備份起來，並且寫到另一個 ET-87Pn 上。這樣的設計可以很容易且快速地複製多個 ET-87Pn。 |
|
| |
|
|
| |
 |
|
| |
|
|
| |
容易維護與檢測 |
|
| |
基本的組態 (包含 站號, baudrate) 是使用指撥和旋轉開關來設定。操作人員只要使用一支螺絲起子就可以設定 ET-87Pn。另外還有數個 LED 狀態指示燈，可以顯示出 I-87K 模組是否組態正確、運作正常。
當某一個 I-87K 模組損壞時，操作人員只要拿一個同型號、且良好的 I-87K 模組，將壞的換掉。然後檢查 LED 燈的狀態顯示，得知整個更換的程序已完成、並正常運作即可。Switch 和 LED 的設計使得維護的工作變得簡單，根本不需要 PC 或是 Notebook 就可以完成。 |
|
| |
|
|
| |
通訊 |
|
| |
- RS-485 industrial multi-drop network
|
|
| |
ET-87Pn 使用工業用 EIA RS-485 通訊，進行長距離 (1.2 公里)之訊號傳送與接收。可以達到1.2 公里 (9600 bps 速度下)之長距離通訊。
|
|
| |
|
|
| |
插在 ET-87Pn 上的 I-87K 模組提供了一種簡單的 ”一問一答” 式通訊協議(稱為 DCON 通訊協議)。所有命令與回應都是簡單使用的 ASCII 格式。
|
|
| |
|
|
| |
嚴苛的工業環境 |
|
| |
|
|
| |
DO 和 AO 類的 I-87K I/O 模組提供了可程式化的開機值(Power On Value) 及安全值 (Safe Value) 設計。當 ET-87Pn 上電或插入模組時，DO 或 AO 模組就會輸出其開機值；當主機端看門狗被觸時，DO 或 AO 模組就會輸出其安全值。
|
|
| |
|
|
| |
I-87K 系列 I/O 模組提供模組端及主機端(Host)之看門狗。主機端看門狗是一種軟体設計之看門狗，用來監視主機 (PC 或 PLC) 是否持續傳送命令給 I/O 模組。當主機失效後，輸出類型之模組，就會將輸出狀態設定成安全值。而模組端看門狗之作用則在於模組當機時，對模組自動重置，使其恢復運作。
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
完整軟体支援 |
|
| |
免費的軟体組態工具及開發工具包含了
|
|
| |
- DCON Utility: 用於組態及簡易測試之工具
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
OPC 是一種基於 OLE 技術之工業標準介面，使用OPC server，I/O 模組可以很容易地整合到任何具 OPC Client 功能之軟体。
|
|
| |
|
|
| |
EZ Data Logger |
|
| |
|
|
| |
|
|
| |
|
|
| |
EZ Data Logger 是一小型之資料採集系統，它可以使用在小型之遠端 I/O 系統上。利用它友善的人機介面，使用者不需具備程式開發之技巧，就可以很快且容易地架構一個資料採集系統。 |
|
| |
|
|
| |
多樣化之軟体開發工具 |
|
| |
DLL, ActiveX, Labview driver, Indusoft driver, DasyLab driver, Linux driver |
|
| |
|
|
