    PROFIBUS 轉光纖轉換器
    PISO-DNM100U

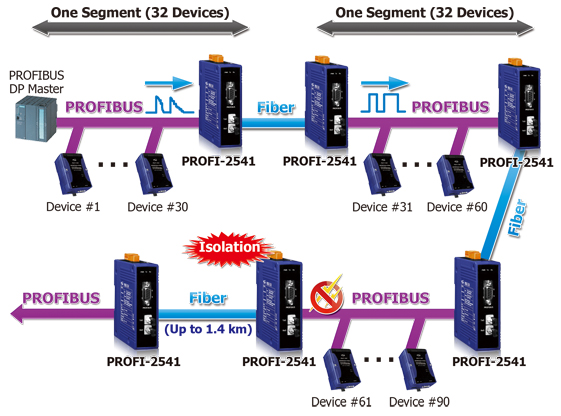

    PROFI-2541 是一款能將 PROFIBUS 資料轉換成光纖訊號的 PROFIBUS 轉光纖轉換器,基於光 纖優異的抗電磁輻射干擾能力, PROFI-2541 能有效將 PROFIBUS 總線的資料在不受雜訊干擾 的情況下可靠的傳遞到遠方的設備。因而常被運用在高雜訊或干擾源的場合中。當系統需要針 對雷擊、強磁場、大電流、突波雜訊、或腐蝕 等干擾提供有效的保護措施時, PROFI-2541 絕 對會是一種經濟有效的解決方案。



    應用
    • 工業自動化
    • 工廠自動化
    • 流程自動化
    • 等等


    特色
    • 支持 PROFIBUS DP 協定
    • 具備 PROFIBUS 傳輸速率自動偵測功能(傳輸速率可達 3 Mbps)
    • 使用多膜光纖
    • 支持 SC 形式與 ST 形式接頭
    • 在 PROFIBUS 連接側,每個區段最高可支援32個站
    • 使用 850 nm 波長光波
    • 網路隔離保護
    • 在 PROFIBUS 連接埠,具備 3000 V DC 隔離保護 具備 4 kV 靜電防護


    硬體規格
    Hardware
    ESD保護 4 kV class A
    PROFIBUS 介面
    收發器 ADI ADM2486
    連街頭 9針母座D-Sub
    鮑率(bps) 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M
    傳輸距離(m) 依鮑率不同而不同(例如9600 bps鮑率下最遠1.2 km)
    隔離 3000V DC-DC隔離,依UL1577規範2500 Vrms持續一分鐘 (磁耦合)
    光纖介面
    連接器 ST / SC (Multi-mode)
    光波長 850 nm
    光纖種類 62.5 / 125 μm
    傳輸延遲 125ns max (125ns delay shortens bus line length by ~ 25 m)
    傳輸距離(m) 1.4 km max (in 62.5/125 μm fiber cable)
    LED
    LED指示燈 PWR LED, TxD LED, RxD LED
    電源
    電源供應 +10 ~ +30 VDC
    保護 電源反接保護、過電壓保護
    功耗 1 W
    機構
    安裝方式 DIN-Rail
    尺寸 33.0 mm x 126.8 mm x 104.5 mm (W x L x H)
    環境
    操作溫度 -25 ~ 75 ℃
    儲存溫度 -30 ~ 80 ℃
    濕度 10 ~ 90% RH, 無冷凝


    訂購資訊
    PROFI-2541 CR
    PROFIBUS轉光纖轉換器(ST接頭)(RoHS)
    PROFI-2541-SC CR
    PROFIBUS轉光纖轉換器(SC接頭)(RoHS)
