  • PROFI-2510

    隔離型 PROFIBUS 訊號中繼器

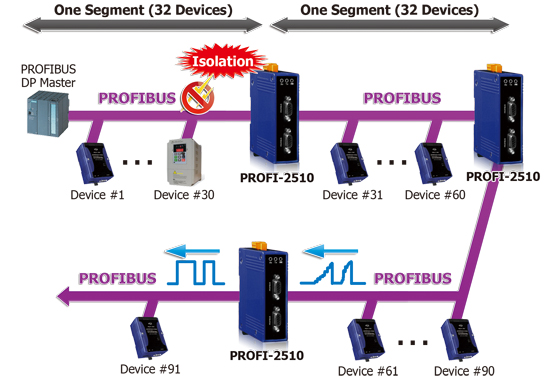

    PROFI-2510是一款PROFIBUS總線訊號中繼器, PRFOI-2510能在 PROFIBUS網路中,銜接兩個相同鲍率的 PROFIBUS 區段。PROFI-2510支援9.6 Kbps到12 Mbps的傳輸速度,並且可以自動偵測傳輸速度。度用戶可以透過 PROFI-2510 組合出總線型、星型、樹形的 PROFIBUS 拓樸,或延長 PROFIBUS 總線的傳輸距離。此外, PROFI-2510 還具備 2500Vrms 高速耦合隔離保護電路與 4KV 靜電保護,在 PROFIBUS 端也具備 300V DC 隔離保護,能有效隔 絕雜訊干擾而達到保護 PROFIBUS 網路的目的。



    應用
    • 工業自動化
    • 工廠自動化
    • 流程自動化
    • 等等


    特色
    • 支持PROFIBUS DP協定
    • 具備PROFIBUS傳輸速率自動偵測功能
    • 網路隔離保護
    • 在PROFIBUS連接埠,具備3000 VDC隔離保護
    • 具備4 kV靜電防護


    硬體規格
    硬體
    ESD保護 4 kV class A
    PROFIBUS 介面
    收發器 ADI ADM2486
    連接器 9針母座D-Sub
    鮑率(bps) 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M
    傳輸距離(m) 依鮑率不同而不同(例如9600 bps鮑率下最遠1.2 km)
    隔離 3000V DC-DC隔離,依UL1577規範2500 Vrms持續一分鐘 (磁耦合)
    LED
    LED指示燈 PWR LED, TxD LED, RxD LED
    POWER
    電源供應 +10 ~ +30 VDC
    保護 電源反接保護、過電壓保護
    功耗 1 W
    Mechanism
    安裝方式 DIN-Rail
    尺寸 33.0 mm x 126.8 mm x 104.5 mm (W x L x H)
    環境
    操作溫度 -25 ~ 75℃
    儲存溫度 -30 ~ 85℃
    濕度 5 ~ 95% RH, 無冷凝


    訂購資訊
    PROFI-2510 CR
    隔離型 PROFIBUS 訊號中繼器(RoHS)
