PROFI-8155
PROFI-8255

應用

流程圖


PROFI-8155 PROFIBUS 1槽遠端 I/O單元	PROFI-8255 PROFIBUS 2槽遠端 I/O單元

	繁體中文
	English

PROFI-8155/8255遠端I/O從站單元是泓格科技PROFIBUS DP系列產品中的一個複合式I/O從站，它支援1槽I-8K低卡、I-8K高卡、I-87K低卡或是I-87K高卡的 I/O 模組，並針對I-87K高卡版本模組提供了熱拔插功能。用戶可以於手冊或PROFI-8155的網頁中確認所支援的I-8K或I-87K模組。如此彈性化的設計讓用戶可以依據實際需求，自由選擇適當的 I/O 擴充模組。由於符合 PROFIBUS DP的規範，用戶可以於 PROFIBUS 主站軟體輕鬆使用 GSD 檔選擇並且規劃模組相關參數而不需額外的設定工具或程式。

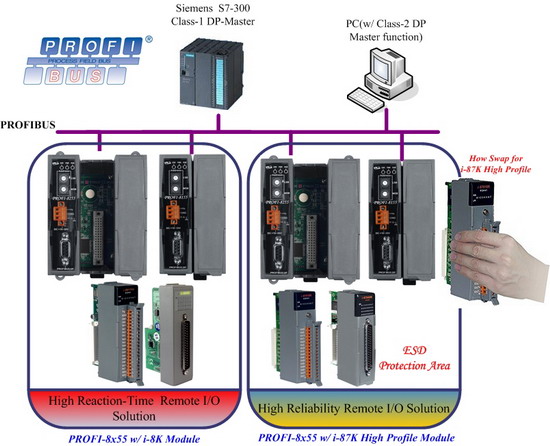

應用

工業自動化
工廠自動化
流程自動化
等等

流程圖

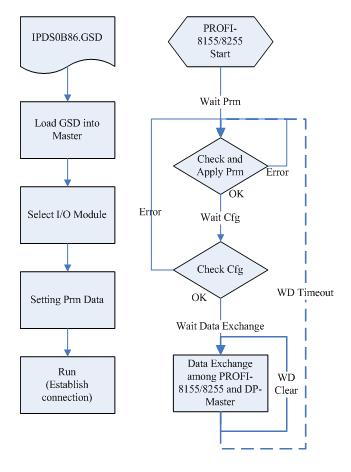

設定流程與PROFI-8x55狀態機

特色

通訊協定	DP-V0 & DP-V1 (讀/寫) 從站
PROFIBUS 傳輸速度 (Kbps)	9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000
傳輸速度設定	自動偵測
位址設定	0~126(由旋轉開關設定) 由DP–主站 SSA電報進行設定(僅Class 2)
指示燈	PWR、ERR與RUN LEDs
I/O模組設定	由GSD檔案來設定
支援I/O模組熱插拔	I-87K 高卡系列
網路隔離保護	高速耦合隔離保護電路
直流隔離保護	3000VDC on PROFIBUS side
4KV ESD 保護	每個端子台

硬體規格

模組名稱	PROFI-8155	PROFI-8255
硬體
CPU	80186, 80 MHz
SRAM/Flash/EEPROM	512 KB / 512 KB / 2 KB
看門狗	看門狗IC CPU內建
擴充槽	1槽	2槽
ESD保護	4 kV class A
PROFIBUS 介面
控制器	Profichil VPC3+C
收發器	ADI ADM2486
連接器	9針D-SUB母座
鮑率(bps)	9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M
傳輸距離	依鮑率不同而不同 (例如 9600 bps 鮑率下最遠 1.2 km)
隔離	3000VDC-DC 隔離，依UL1577規範 2500 Vrms持續一分鐘(磁耦合)
通訊協定	DP-V0 DP-V1
UART 介面
COM	RS-232 (更新韌體)註1.
LED
LED指示燈	PWR LED, RUN LED, ERR LED
電源
輸入範圍	+10 ~ +30 VDC
保護	電源反接保護、過電壓保護
功耗	3 W
機構
安裝方式	DIN-Rail	DIN-Rail 或壁掛
尺寸	95 mm x 91 mm x 132 mm (W x L x H)
環境
操作溫度	-25 ~ 75 ℃
儲存溫度	-40 ~ 80 ℃
濕度	5 ~ 95% RH, 無冷凝

DP-V1服務

PROFI-8155/8255支援MSAC1/MSAC2 讀/寫服務的資訊存改，可以存取的資訊內容如下：

供應商ID、裝置名稱與韌體版本
模組名稱、類型、資料格式、運作模式與I/O資料的長度
現在I/O的狀態（取代傳統的RD_INP, RD_OUPT服務）、Safe-Value、Power-On Value
1.5K的非揮發性的儲存空間(使用者定義)

比較表

模組名稱	PROFI-8155/8255	PROFI-8455
PROFIBUS 控制器	Profichil VPC3+C
PROFIBUS 收發器	ADI ADM2486 iCoupler Isolated Transceiver
PROFIBUS 協定	DP-V0 & DP-V1(R/W) Max. 3 Link for DPV1 Max 64 Byte per Transaction	DP-V0 only
I/O擴充槽	1槽/ 2槽	4槽
最大模組功耗	5W	20W
非週期I/D資料交換	讀	N/A
Power-On Value(僅i-87K)	由DP-V1 讀/寫	N/A
Safe Value	Write by Set-Prm* 由DP-V1 讀	Write by Set-Prm*
資料儲存	1.5KByte by DP-V1	N/A
通道相關診斷	32Ch	79Ch

註:*:Safe Value是在等待參數化階段寫入。你必須要在設定軟體上，來設定這些參數。或者是使用預設值。

支援模組

類型	模組名稱
數位輸入	I-8040 / I-8051 / I-8052 / I-8053 / I-8058 I-87040 / I-87051 / I-87052 / I-87053 / I-87058 I-87040W / I-87046W / I-87051W / I-87052W / I-87053W / I-87053W-A5 / I-87058W / I-87059W
數位輸出	I-8037 / I-8041 / I-8056 / I-8057 / I-8060 / I-8064 / I-8065 / I-8066 / I-8068 / I-8069 I-87041 / I-87057 / I-87064 / I-87065 / I-87066 / I-87068 / I-87069 I-87041W / I-87057W / I-87064W / I-87065W / I-87066W / I-87068W / I-87069W
數位輸入/輸出	I-8042 / I-8050 / I-8054 / I-8055 / I-8063 / I-8077 I-87054 / I-87055 / I-87061W / I-87063 I-87054W / I-87055W / I-87063W
類比輸入	I-8017H / I-8017HS I-87013 / I-87017 / I-87018 I-87013W / I-87015W / I-87017W / I-87017W-A5 / I-87017RW / I-87017RCW / I-87018RW /I-87018ZW / I-87019RW
類比輸出	I-8024 I-87022 / I-87024 / I-87026 I-87024W / I-87028CW
Counter/Frequency	I-8080 I-87082 I-87082W
Motion	I-8093W

訂購資訊

PROFI-8155-G CR	PROFIBUS 1槽遠端I/O從站單元 (RoHS)
PROFI-8255-G CR	PROFIBUS 2槽遠端I/O從站單元 (RoHS)
