  • PROFI-8855

    PROFIBUS 8槽遠端I/O從站單元




    PROFI-8855遠端I/O從站單元是泓格科技PROFIBUS DP系列產品中的一個複合式I/O從站,它支援1槽I-8K低卡、I-8K高卡、I-87K低卡或是I-87K高卡的 I/O 模組,並針對I-87K高卡版本模組提供了熱拔插功能。用戶可以於手冊或PROFI-8855的網頁中確認所支援的I-8K或I-87K模組。如此彈性化的設計讓用戶可以依據實際需求,自由選擇適當的 I/O 擴充模組。由於符合 PROFIBUS DP的規範,用戶可以於 PROFIBUS 主站軟體輕鬆使用 GSD 檔選擇並且規劃模組相關參數而不需額外的設定工具或程式。



    應用
    • 工業自動化
    • 工廠自動化
    • 流程自動化
    • 等等


    流程圖

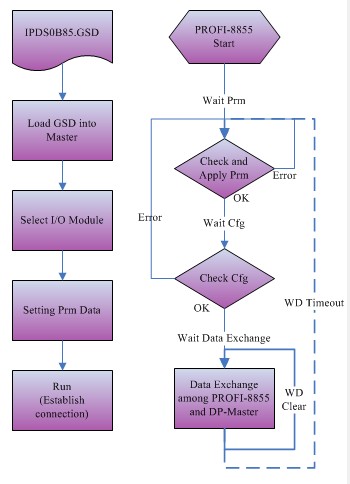

    設定流程與PROFI-8x55狀態機



    特色
    通訊協定 DP-V0從站
    PROFIBUS 傳輸速度 (Kbps) 9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000
    傳輸速度設定 自動偵測
    位址設定 0~126(由旋轉開關設定)
    指示燈 PWR、ERR與RUN LEDs
    I/O模組設定 由GSD檔案來設定
    支援I/O模組熱插拔 I-87K 高卡系列
    網路隔離保護 高速耦合隔離保護電路
    直流隔離保護 3000VDC on PROFIBUS side
    4KV ESD 保護 每個端子台


    硬體規格
    硬體
    CPU 80186, 80 MHz
    SRAM/Flash/EEPROM 512 KB / 512 KB / 2 KB
    看門狗 看門狗IC
    CPU內建
    擴充槽 8槽
    ESD 保護 4 kV class A
    PROFIBUS介面
    控制器 Profichip VPC3+C
    收發器 ADI ADM2486
    連接器 9針D-SUB母座
    鮑率(bps) 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M
    傳輸距離 依鮑率不同而不同 (例如 9600 bps 鮑率下最遠 1.2 km)
    隔離 3000VDC-DC 隔離,依UL1577規範 2500 Vrms持續一分鐘(磁耦合)
    通訊協定 DP-V0
    UART介面
    COM RS-232 (更新韌體)
    LED
    LED指示燈 PWR LED, RUN LED, ERR LED
    電源
    輸入範圍 +10 ~ +30 VDC
    保護 電源反接保護、過電壓保護
    功耗 5.5 W
    機構
    安裝方式 DIN-Rail 或壁掛
    尺寸 312mm x 91 mm x 132 mm (W x L x H)
    環境
    操作溫度 -25 ~ 75 ℃
    儲存溫度 -40 ~ 80 ℃
    濕度 5 ~ 95% RH, 無冷凝


    支援模組
    類型 模組名稱
    數位輸入 I-8040W / I-8040PW /I-8051W / I-8052 W/ I-8053W / I-8053PW /I-8058W
    I-87040W / I-87046W / I-87051W / I-87052W / I-87053W / I-87053W-A5 / I-87058W
    數位輸出 I-8037W / I-8041W / I-8056W / I-8057W / I-8060W / I-8064W / I-8068W / I-8069W
    I-87041W / I-87057W / I-87064W / I-87065W / I-87066W / I-87068W / I-87069W
    數位輸入/輸出 I-8042W / I-8050W / I-8054W / I-8055W / I-8063W
    I-87054W / I-87055W / I-87061W / I-87063W
    類比輸入 I-8017HW
    I-87013W / I-87015W / I-87017W / I-87017W-A5 / I-87017RW / I-87017RCW / I-87018W / I-87018RW / I-87018ZW / I-87019RW
    類比輸出 I-8024W
    I-87024W / I-87028CW
    Counter/Frequency I-87082W
    Motion
    I-8093W


    訂購資訊
    PROFI-8855-G CR
    PROFIBUS 8槽遠端I/O從站單元 (RoHS)
