  • PROFI-5050

    PROFIBUS遠端I/O模組

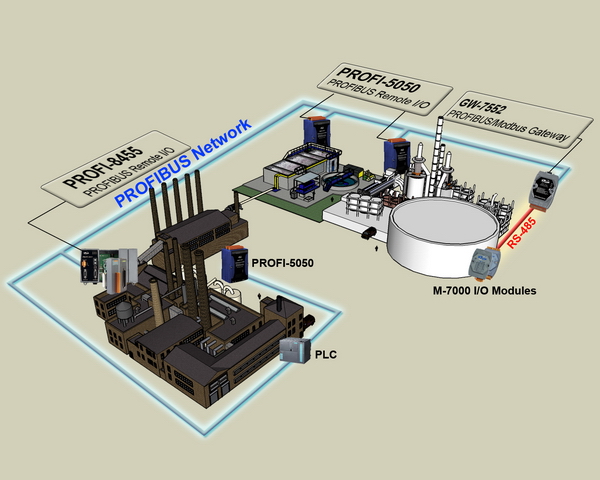

    PROFI-5050是泓格科技PROFIBUS DP系列產品中的一個數位輸出入模組,它內建了與PROFIBUS DP主站連線的通訊協定。PROFI-5050同時針對所有模組上的I/O端點與金屬接點提供高達4 kV的靜電防護。透過GSD文件,用戶可以迅速地與DP主站建立起PROFIBUS通訊網路。這款模組能廣泛地應用在樓宇自動化、遠端資料擷取、環境監控、實驗室設備及工廠自動化等領域。



    應用
    • 工業自動化
    • 工廠自動化
    • 流程自動化
    • 等等


    特色
    通訊協定 DP-V0從站
    PROFIBUS 傳輸速度 (Kbps) 9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000
    傳輸速度設定 自動偵測
    位址設定 0~99(由旋轉開關設定)或SSA電報
    指示燈 PWR與RUN LEDs
    I/O模組設定 由GSD檔案來設定
    網路隔離保護 高速耦合隔離保護電路
    直流隔離保護 3000VDC on PROFIBUS side
    4KV ESD 保護 每個端子台


    硬體規格
    硬體
    ESD 保護 4 kV class A
    PROFIBUS介面
    控制器 Profichip VPCLS2
    收發器 ADI ADM2486
    連接器 9針D-SUB母座
    鮑率(bps) 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M
    傳輸距離 依鮑率不同而不同 (例如 9600 bps 鮑率下最遠 1.2 km)
    隔離 3000VDC-DC 隔離,依UL1577規範 2500 Vrms持續一分鐘(磁耦合)
    通訊協定 DP-V0
    LED
    LED指示燈 PWR LED, RUN LED
    電源
    輸入範圍 +10 ~ +40 VDC
    保護 電源反接保護、過電壓保護
    功耗 1 W

    數位輸出

    通道數 8
    輸出類型 開集(open-collector)
    電流方向 匯端(Sink)
    共用腳位 外部接地
    負載電流 最大每通道 30mA 並且具備短路保護
    通道短路保護
    負載電壓 +10 ~ +30VDC

    數位輸入

    通道數 16
    輸入類型 共地或共電
    電流方向 匯端或源端(Sink / Source)
    共用腳位 外部接地
    ON 電壓準位 4 ~ 30 VDC
    OFF 電壓準位 < 1 VDC
    機構
    安裝方式 DIN-Rail
    尺寸 91 mm x 128 mm x 52 mm (W x L x H)
    環境
    操作溫度 -25 ~ 75 ℃
    儲存溫度 -30 ~ 80 ℃
    濕度 相對溼度10~90% RH,無凝露


    訂購資訊
    PROFI-5050 CR
    PROFIBUS 16通道數位輸入8通道數位輸出從站
