    GW-7238D 　

    J1939轉Modbus TCP Server / RTU Slave 閘道器



    GW-7238D是Modbus TCP/RTU與J1939通訊協定之間的資料轉換閘道器。對 J1939 網路而言，GW-7228 提供PDU1、PDU2、廣播以及指定目標等幾種 J1939 訊息種類。對Modbus TCP/RTU網路而言，GW-7238D是回應Modbus TCP 用戶端或 RTU 主站要求的 Modbus TCP 伺服器或 RTU 從站。模組本身也提供工具程式，讓用戶可藉此設定GW-7238D 中與 J1939 與 Modbus TCP/RTU 協議相關的參數。應用領域包含柴油動力火車以及卡車、公車等的車內網路。

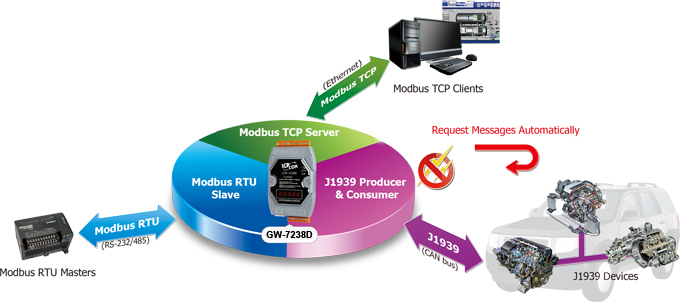

    應用
    • 柴油動力應用
    • 卡車和公共汽車的車載網絡
    • 卡車 - 拖車連接
    • 車隊管理系統
    • 車載診斷
    • 載具自動化


    特色
    模組規格
    • RoHS設計
    • 提供PWR/J1939/MODBUS指示LED
    • 內建可以跳線選擇的120 Ω終端電阻
    • 內建看門狗機制

    J1939特色

    • 傳達接收各種格式的J1939訊息，包括PDU1、PDU2、廣播以及特定目標訊息
    • 支援可傳送、接收大量封包(9–1785 bytes)的J1939傳輸協定
    • 支援廣播(BAM)的連線管理訊息
    • 網路位置管理功能

    Modbus特性

    • 支援RS-232、RS-485與乙太網路介面
    • 支援 Modbus TCP伺服器/RTU從站協定
    • 通信同時支援Modbus TCP / RTU轉J1939
    • 可配置的鮑率設定，包含2400、4800、9600、19200、38400、57600、115200 bps
    • 最多允許5個 Modbus TCP Client同時存取GW-7238D
    • 支援03 / 04 / 06 / 16 Modbus功能碼讀寫J1939訊息


    工具軟體
    • 提供Modbus 網路設定介面
    • 提供J1939 網路設定介面－網址、設備名稱...等
    • 提供J1939 輸出 / 輸入設定介面
    • 提供Modbus監控介面

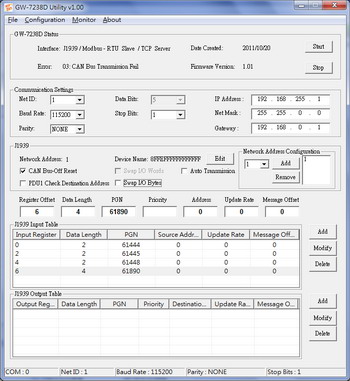

    GW-7238D Utility Main Screen

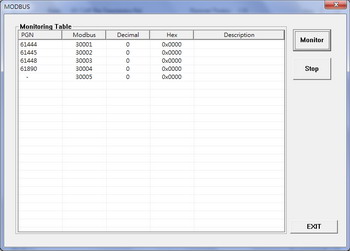

    Modbus monitoring table



    產品比較表
    ICP DAS Fieldbus 閘道器比較表：

    支援協定
    GW-7228
    GW-7238D
    GW-7433D
    I-7231D
    I-7232D
    I-7241D
    J1939
    J1939
    CANopen Master
    CANopen Slave
    CANopen Slave
    DeviceNet Slave
    Modbus
    RTU lave
    Modbus
    TCP Server
    RTU Slave
    Modbus
    TCP server
    RTU Slave
    DCON
    Master
    Modbus
    RTU Master
    DCON
    Master
    通訊介面
    RS-232
    RS-422
    RS-485
    RS-232
    RS-485
    Ethernet
    RS-232
    RS-485
    Ethernet
    RS-232
    RS-485
    RS-232
    RS-485
    RS-232
    RS-485

    支援協定
    I-7242D
    GW-7243D
    GW-7434D
    GW-7552
    GW-7553
    GW-7557
    DeviceNet
    Slave
    DeviceNet Slave
    DeviceNet
    Master
    PROFIBUS
    DP-V0 Slave
    PROFIBUS
    DP-V0 Slave
    PROFIBUS
    DP-V0 Slave
    Modbus
    RTU Master
    Modbus
    TCP/RTU/
    ASCII Master
    Modbus
    TCP Server
    RTU Slave
    Modbus
    RTU/ASCII
    Master/Slave
    Modbus TCP/
    RTU/ASCII
    Master/Slave
    HART Master
    通訊介面
    RS-232
    RS-485
    RS-232
    RS-485
    Ethernet
    RS-232
    RS-485
    Ethernet
    RS-232
    RS-422
    RS-485
    RS-232
    Ethernet
    RS-232

    支援協定
    HART-710
    GW-5492
    GW-5493
    HART Master
    BACnet/IP Server
    BACnet/IP Server
    Modbus
    RTU/ASCII Slave
    Modbus
    RTU Master
    Modbus
    TCP Client
    通訊介面
    RS-232
    RS-422
    RS-485
    RS-232
    RS-485
    Ethernet
    RS-232
    Ethernet


    硬體規格
    硬體規格
    CPU 80186 80 MHz
    CAN 介面
    控制器/ 收發器 NXP SJA1000T /NXP 82C250
    通道數 1
    連接器 14 針螺絲端子  (CAN_L, CAN_H其餘腳位空接)
    鮑率(bps) 250 k
    隔離 DC-DC 隔離，依UL1577 規範2500 Vrms持續一分鐘(光耦合)
    終端電阻 跳線設定120Ω終端電阻
    規範/通訊協定 ISO 11898-2，支援CAN 2.0A與CAN 2.0B
    UART介面
    COM 1 /通訊協定 RS-232 / Modbus RTU
    COM 1連接器 螺絲端子 (TxD, RxD, RTS, CTS, GND)
    COM 2 /通訊協定 RS-485 (內建Self-turner) / Modbus RTU
    COM 2連接器 螺絲端子 (DATA+, DATA-)
    Ethernet介面
    控制器 10/100 Base-Tx (自動速率交握、自動偵測跳線、支援全雙工與半雙工模式 )
    連接器/通訊協定 具LED指示燈的RJ-45接頭/ Modbus TCP
    LED
    LED指示燈 PWR / J1939 / MODBUS / ERR
    電源
    電源供應 +10 ~ +30 VDC
    保護 電源反接保護、過電壓保護、過電流保護
    功耗 2 W
    機構
    安裝方式 DIN-Rail
    尺寸 122mm x 72mm x 33mm (L x W x H)
    環境
    操作溫度 -25 ~ 75 ℃
    儲存溫度 -30 ~ 80 ℃
    濕度 10 ~ 90% RH, 無冷凝


    訂購資訊
    GW-7238D CR
    		 J1939轉Modbus TCP Server / RTU Slave Gateway(含CA-0910傳輸線)(RoHS)


    可選配件
    CA-0910-C 9-pin Female D-sub & 3-wire CAN bus cable (1M)
    SG-770 7/14 channel Surge Protector
    4PCD-002 EMI Ferrite Split/Snap-On Core
    M12A-5P-IP68 Field-Installation A-coded 5-pin Female
