泓格新產品 : PISO-CPM100U-D/T CANopen Master Universal PCI通訊板卡 |
|
|
|
|
|
 |
|
|
CANopen是架構在CAN bus網路上的一種簡單而開放的通訊協定，能夠有效降低配線的成本及安裝設備的時間，為了讓使用者可以更輕易於各種不同的應用中架構CANopen通訊網路，泓格公司開發了一張新的PISO-CPM100U CANopen Master板卡，在CANopen Master解決方案中，為使用者提供多一種選擇。 |
|
|
 |
|
|

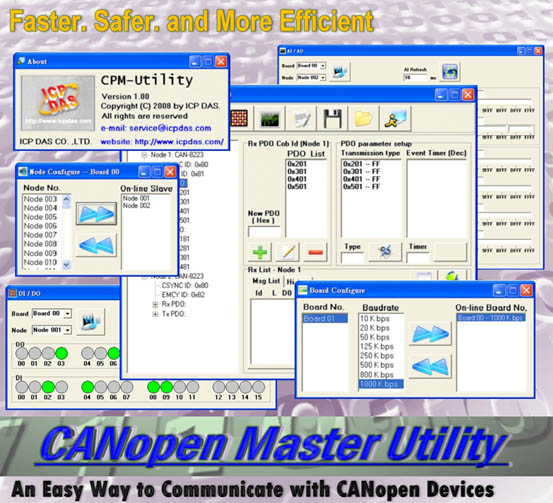

PISO-CPM100U板卡具有一個80186兼容的 CPU，可大大降低PC的運算負荷並提高整個監控系統的即時性。此外，簡單易用又免費的CANopen網路監控小工具能讓使用者管理CANopen網路中的各個slave設備。其所提供的及時監控功能，可幫助使用者迅速檢視目前CANopen網路上的slave設備狀態，並對設備進行必要的控制動作。 |
|
|
|
|
|
 |
|
|
|
|
|
CANopen master函式庫與範例程式，可以幫助使用者快速的建立CANopen master端的系統，透過泓格公司的CAN-8x23與CAN-2000C系列的CANopen slave模組組合出完整的CANopen控制系統。
相較於PISO-CPM100僅能支援5V的電壓訊號，PISO-CPM100U提供了Universal PCI的插槽介面，能同時支援5V與3.3V的電壓訊號，由於兩者的API介面與提供的函式庫功能皆相同，使用者能在不更改應用程式的前提下，由PCI的介面轉換成Universal PCI介面。從而達到系統快速升級的目的。 |
|
|
|
|
|
產品特性: |
|
|
- 內含80186 80 MHz CPU
- 具備一個CANopen通訊埠，提供9-pin D型接頭與5-pin T型接頭供選擇
- 採用NXP SJA1000T CAN 控制器，與82C250 CAN 收發器
- 2500Vrms CAN bus光隔離保護
- 可程式設定傳輸速率共計有10 kbps、20 kbps、50 kbps、125 kbps、250 kbps、500 kbps、800 kbps與1 Mbps等八種可供選用。
- 具有節點巡邏功能(Node Guarding protocol)
- CANopen通訊規範支援 DS-301 v4.01
- 支援遵循DS-401 v2.1的CANopen設備
- 具有事件觸發、遠端要求、循環和非循環的同步資料收送等PDO傳輸模式
- 支援輸出單一位元組而不影響其他輸出資料的PDO輸出模式
- 提供PDO的動態映射
- 支援分段(Segment)的SDO傳輸模式
- 可在線(On-line)新增或移除設備而不必停止網路
- 支援多張PISO-CPM100U控制單一Slave的功能
- 可同時監控最多127 CANopen slave節點
- 函式庫完全相容於PISO-CPM100卡片
|
|
|
|
|
|
| PISO-CPM100U |
| Bus |
Universal PCI support both 5V and 3.3VPCI bus |
| CAN Channel |
1 |
| Isolated |
2.5 kV |
| Max. Speed (bps) |
1 M |
| Microprocessor |
80186 |
| Flash/SRAM (KB) |
512/512 |
| EEPROM |
2 KB |
| Real-Time Clock |
Yes |
| LED |
CAN LED, ERR LED |
| Firmware |
CANopen |
| Connector |
DB9(Male)/5-pinScrew Terminal |
| Driver Support OS |
Windows 2K/XP |
| Environmental |
Operating temp: 0~60℃,Humidity: 0~90% non-condensing |
| Power |
+5V@350mA(Max.) |
| Dimensions (mm) |
138 x 127 (WxH) |
|
|
|
|
|
|
您可以參考以下網址獲得更多相關的資訊: http://www.icpdas.com/products/Remote_IO/can_bus/piso-cpm100.htm
您也可以到CiA官方網站獲得更多有關CANopen協定的相關訊息，網址如下: http://www.can-cia.org/ |
|
|
|
|
|
泓格各種CANopen Master產品的比較表: |
|
|
 |
|
|
|
|
|
|
 |
