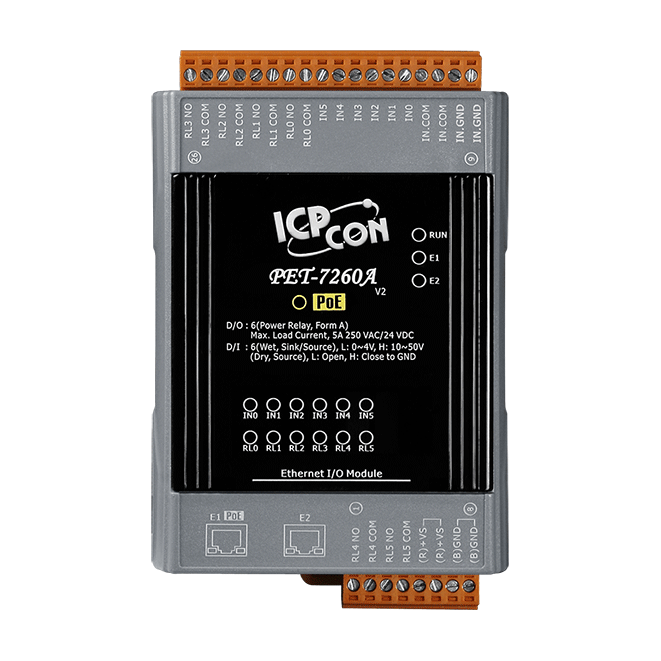

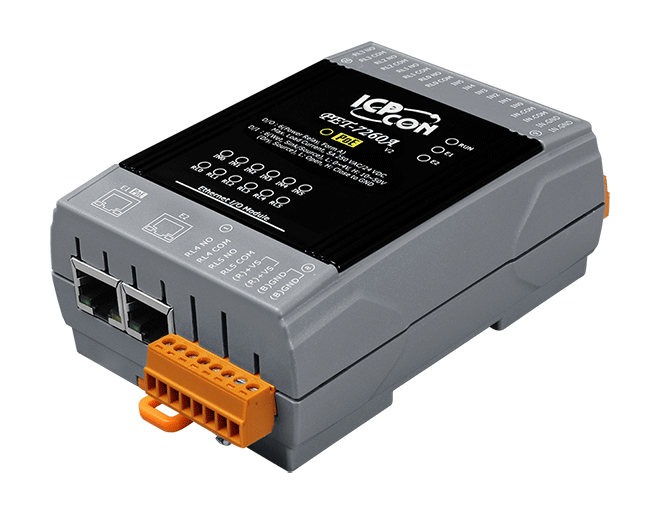

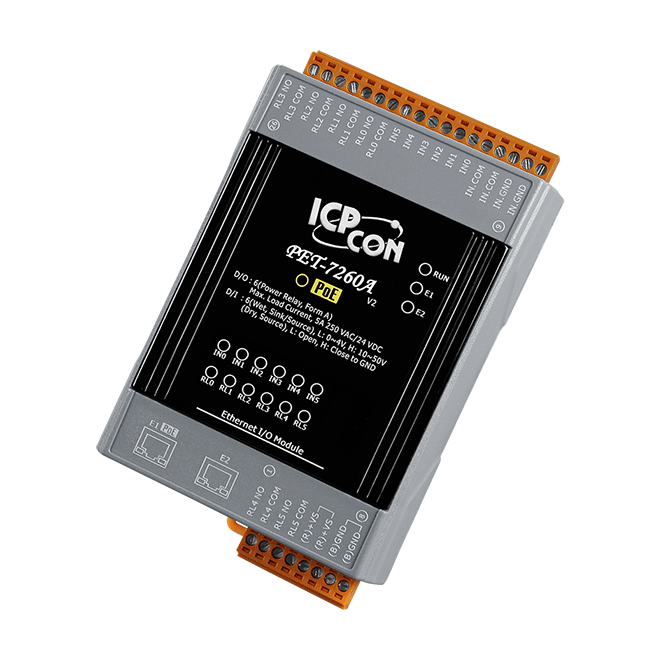

PET-7260A
介紹
PET-7260A 支援完整網路功能與網頁使用界面,提供 6 個乾/濕接點數位輸入通道與 6 個 Form A 機電式繼電器輸出通道。模組可透過 10/100 M 乙太網路使用 Modbus TCP/UDP 協定遠端控制,Modbus 是現今連接工業電子設備方式中最普遍且常用的工業標準通訊協定,因此 PET-7260A 模組可與 HMI, SCADA, PLC 及其它軟體系統完美整合。
PET-7260A 內建乙太網路交換器,可用於菊花鏈(Daisy-Chain)拓墣,簡化線路配置與維護的複雜度,降低佈線成本與交換器的需求,提高網路擴充性。
PET-7260A 系列模組符合 IEEE802.3af 乙太網供電標準 (classification, Class 1),能藉由乙太網路獲得供電,無需額外的電源供應器。乙太網路供電 (Power over Ethernet,簡稱 PoE) 是一種可以在乙太網路中透過雙絞線傳輸電力與資料到設備上的技術。使用原有網路架構即可運作,可簡化配線,降低添購電源供應器的費用與佈線的成本。
PET-7260A 內建乙太網路交換器,可用於菊花鏈(Daisy-Chain)拓墣,簡化線路配置與維護的複雜度,降低佈線成本與交換器的需求,提高網路擴充性。
PET-7260A 系列模組符合 IEEE802.3af 乙太網供電標準 (classification, Class 1),能藉由乙太網路獲得供電,無需額外的電源供應器。乙太網路供電 (Power over Ethernet,簡稱 PoE) 是一種可以在乙太網路中透過雙絞線傳輸電力與資料到設備上的技術。使用原有網路架構即可運作,可簡化配線,降低添購電源供應器的費用與佈線的成本。
應用
大樓自動化、工廠自動化、機器自動化、遠程維護、遠程診斷、測試設備
相似產品
軟體 | |
---|---|
內建 Web Server | 有 |
CPU 模組 | |
---|---|
看門狗計時器 | 模組, 通訊 (可編程) |
隔離 | |
---|---|
2 端隔離 | I/O: 3000 VDC |
EMS 防護 | |
---|---|
EFT (IEC 61000-4-4) | ±4 kV (於電源) |
ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
Surge (IEC 61000-4-5) | ±2 kV (於電源) |
LED 燈 | |
---|---|
狀態 | Run, Ethernet, I/O, PoE |
數位輸入/計數器 | |
---|---|
通道數 | 6 |
類型 | 乾接點 濕接點 |
Sink/Source (NPN/PNP) | 乾接點: Source 濕接點: Sink/Source |
ON 電壓準位 | 乾接點: Close to GND 濕接點: +10 ~ +50 VDC |
OFF 電壓準位 | 乾接點: Open 濕接點: +4 VDC (max.) |
最大計數值 | 4,294,967,295 (32-bit) |
頻率 | 100 Hz |
最小脈波寬度 | 5 ms |
有效距離 | 最遠 500 公尺 |
輸入阻抗 | 10 KΩ |
過電壓保護 | +70 VDC |
繼電器輸出 | |
---|---|
通道數 | 6 |
類型 | 功率繼電器, Form A (SPST N.O.) |
觸點規格 | 5 A @ 250 VAC/24 VDC (電阻負載) |
作動時間 | 10 ms (max.) |
釋放時間 | 5 ms (max.) |
電氣耐久性 | 10^5 ops. |
機械耐久性 | 2 × 10^7 ops. |
上電值 | 可編程 |
安全值 | 可編程 |
乙太網路 | |
---|---|
Ports | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
PoE | 有 |
LAN bypass | 有 |
存取控制 | ID, 密碼 與 IP 過濾功能 |
通訊協定 | Modbus TCP, Modbus UDP |
電源 | |
---|---|
反極性保護 | 有 |
功耗 | 3.8 W (max.) |
PoE 供電 | IEEE 802.3af, Class1 |
端子供電 | +12 ~ +48 VDC |
機構 | |
---|---|
尺寸 (mm) | 76 x 120 x 38 (W x L x H) |
安裝 | DIN 導軌式安裝 |
環境 | |
---|---|
工作溫度 | -25 ~ +75°C |
儲存溫度 | -30 ~ +80°C |
濕度 | 10 ~ 90% 相對溼度, 無結露 |
