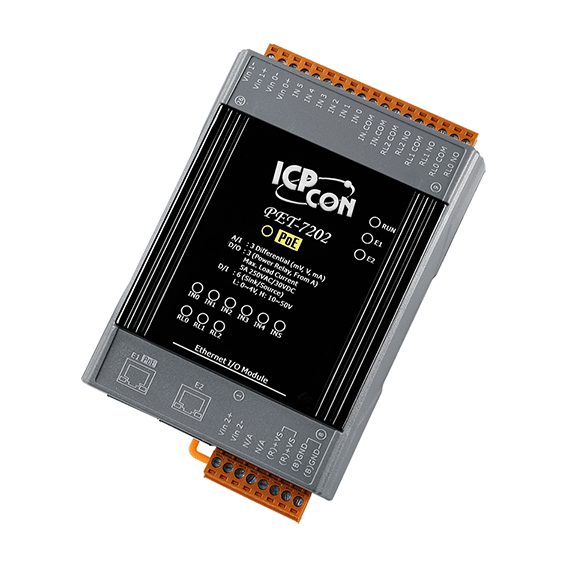

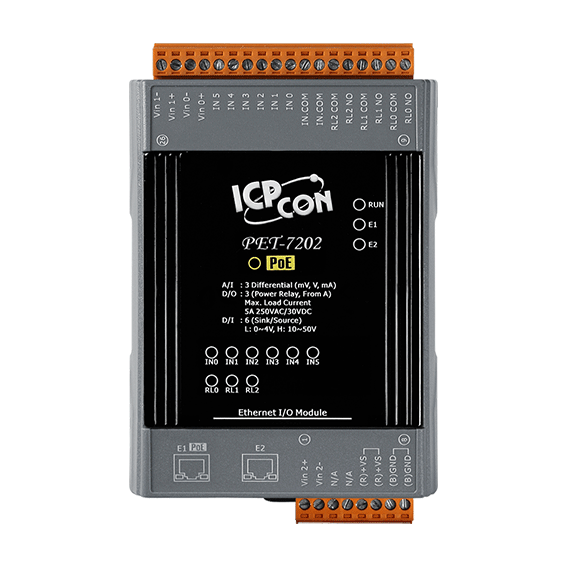

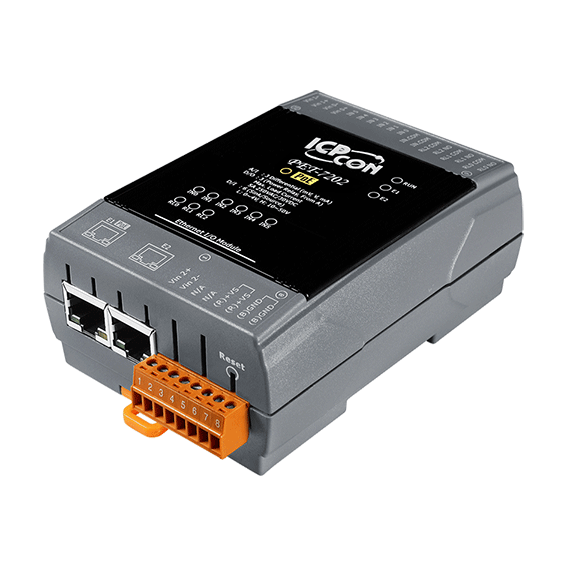

PET-7202
PoE I/O 模組, 2-port 乙太網路交換器, 3-ch AI, 6-ch DI, 3-ch 功率繼電器輸出
特色
- 內建 Web Server
- 支援 Web HMI
- 支援 Modbus TCP/UDP 通訊協定
- 提供通訊安全機制
- 內建雙通道乙太網路交換器、可建構菊花鏈（Daisy-Chain）拓樸
- 內建雙看門狗機制
- 支援 I/O Pair-Connection 功能
- 內建 I/O
- 類比輸入: 3 通道
- 數位輸入/計數器: 6 通道
- 功率繼電器: 3 通道
介紹
PET-7202 是一款多功能模組，配有 3 個類比輸入通道、6 個數位輸入通道 和 3 個繼電器輸出通道。它提供多種可設定的類比輸入範圍 (+/-150 mV、+/-500 mV、+/-1 V、+/-5 V、+/-10 V、+/-20 mA、0 ~ 20 mA 和 4 ~ 20 mA)。每個類比通道皆可設定適當的範圍，並有 240 Vrms 高電壓保護。每個類比輸入可依據 Jumper 對應的位置，來編程為電壓或電流輸入/輸出。PET-7202 完全符合 RoHS 標準，並具有 4 kV ESD 保護和 2500 VDC 模組內部隔離。
應用
大樓自動化、工廠自動化、機器自動化、遠程維護、遠程診斷、測試設備
相似產品
| 軟體 | |
|---|---|
| 內建 Web Server | 有 |
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 2 端隔離 | I/O: 2500 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±2 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| Surge (IEC 61000-4-5) | ±2 kV (於電源) |
| LED 燈 | |
|---|---|
| 狀態 | Run, Ethernet, I/O, PoE |
| 類比輸入 | |
|---|---|
| 通道數 | 3 (差動式) |
| 類型 | 電壓 電流 |
| 範圍 | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V 0 ~ 20 mA, ±20 mA, 4 ~ 20 mA (可用 Jumper 選擇) |
| 解析度 | 16-bit |
| 精度 | 一般模式: ±0.1% 快速模式: ±0.5% 或更佳 |
| 採樣率 | 一般模式: 10 Hz (全部通道) 快速模式: 50 Hz (全部通道) |
| 輸入阻抗 | 電壓: 2 MΩ 電流: 125 Ω |
| 過電壓保護 | 240 Vrms |
| 過電流保護 | 50 mA @ 110 VDC (max.) |
| 個別通道設定 | 有 |
| 斷線檢知 | 僅供 4 ~ 20 mA |
| 隔離 | ±400 VDC, 虛擬通道間隔離 |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 6 |
| 類型 | 濕接點 |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON 電壓準位 | +10 ~ +50 VDC |
| OFF 電壓準位 | +4 VDC (max.) |
| 最大計數值 | 4,294,967,295 (32-bit) |
| 頻率 | 100 Hz |
| 最小脈波寬度 | 5 ms |
| 輸入阻抗 | 10 KΩ, 0.5 W |
| 過電壓保護 | +70 VDC |
| 繼電器輸出 | |
|---|---|
| 通道數 | 3 |
| 類型 | 功率繼電器, Form A (SPST N.O.) |
| 觸點規格 | 5 A @ 250 VAC/24 VDC (電阻負載) |
| 作動時間 | 6 ms (典型) |
| 釋放時間 | 3 ms (典型) |
| 電氣耐久性 | 10^5 ops. |
| 機械耐久性 | 2 × 10^7 ops. |
| 上電值 | 可編程 |
| 安全值 | 可編程 |
| 乙太網路 | |
|---|---|
| Ports | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| PoE | 有 |
| LAN bypass | 有 |
| 存取控制 | ID, 密碼 與 IP 過濾功能 |
| 通訊協定 | Modbus TCP, Modbus UDP |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 功耗 | 4.1 W (max.) |
| PoE 供電 | IEEE 802.3af, Class1 |
| 端子供電 | +12 ~ +48 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 76 x 120 x 38 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75°C |
| 儲存溫度 | -30 ~ +80°C |
| 濕度 | 10 ~ 90% 相對溼度, 無結露 |
