IEC850-211-S
Modbus TCP Master與IEC-61850 Server閘道器
特色
- 透過IEC-61850指令讀寫Modbus暫存器
- 透過Utility自動將Modbus寄存器映射到IEC-61850資料物件
- 支援邏輯節點GGIO及資料物件Ind,AnIn,SPCSO,AnOut
- 通過“操作前選擇”功能提供安全的遠程操作
- 支援Modbus功能碼1,2,3,4,5,6,16
- 最多支援32站Modbus TCP servers連線和5站IEC-61850 MMS clients連線
- 總共允許9600個Modbus暫存器(包含coil, discrete inputs, input registers and hold registers)
- 透過Utility提供ICD檔案
介紹
IEC 61850是一個為變電站中的智能電子設備所定義的國際標準協議。它是由國際電工委員會（IEC）第57技術委員會開發，用於電源系統。該標準的目的是規定要求並提供框架，以實現不同供應商提供的智能電子設備之間的互操作性。該協議可以使用高速交換以太網在TCP / IP網絡或變電站LAN上運行，以達成低於4毫秒的必要響應時間用來進行保護性中繼。
IEC850-211-S是一個閘道器，允許IEC-61850 MMS客戶端作為Modbus TCP客戶端訪問Modbus TCP網絡。IEC-61850協議用於變電站自動化。 IED通過IEC-61850協議與其他IED或SCADA交換信息，以進行保護和控制設備。 IEC850-211-S支援邏輯節點GGIO和資料物件Ind,AnIn,SPCSO,AnOut。它還支援數據集和無緩衝報告功能，可與客戶端交換數據。資料映射規則可以透過ICPDAS Utility進行配置。
IEC850-211-S是一個閘道器，允許IEC-61850 MMS客戶端作為Modbus TCP客戶端訪問Modbus TCP網絡。IEC-61850協議用於變電站自動化。 IED通過IEC-61850協議與其他IED或SCADA交換信息，以進行保護和控制設備。 IEC850-211-S支援邏輯節點GGIO和資料物件Ind,AnIn,SPCSO,AnOut。它還支援數據集和無緩衝報告功能，可與客戶端交換數據。資料映射規則可以透過ICPDAS Utility進行配置。

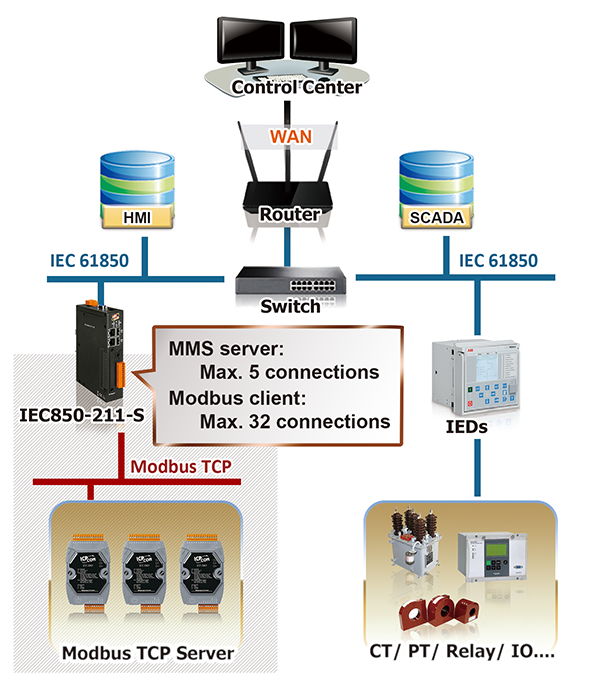

應用
相似產品
| 軟體 | |
|---|---|
| OS | Linux Kernel 3.2.14 |
| 通訊協定 | Modbus TCP client: • Function:1,2,3,4,5,6,16 • connection:Max. 32 Modbus TCP servers IEC-61850 MMS server: • connection:Max. 5 MMS clients • Logical Node:LLN0、LPHD、GGIO • Data Object:Ind, IntIn, SPCSO, ISCSO • control: ---- status-only ---- direct-with-normal-security ---- direct-with-enhanced-security ---- sbo-with-normal-security ---- sbo-with-enhanced-security |
| 服務 | SFTP server, Web server |
| 主要單元 | |
|---|---|
| CPU | Cortex-A8, 1 GHz |
| 系統記憶體 | 512 MB DDR3 SDRAM |
| 實時時鐘 | Yes (Provide seconds, minutes, hours, day of week, month, year) |
| 看門狗計時器 | Yes, Dual Watchdog Timer |
| 顯示 | |
|---|---|
| 訊號 | VGA (Analog RGB) |
| LED 燈 | |
|---|---|
| 狀態 | 1 x PWR(Power) 1 x RUN(Running) 1 x L1 1 x L2 1 x L3 |
| 乙太網路 | |
|---|---|
| Ports | 2 x RJ-45, 10/100/1000 Base-TX |
| COM Ports | |
|---|---|
| Ports | 1 x RS-232 (Console, Non-isolated) 1 x RS-232, Non-isolated 1 x RS-485, Non-isolated 1 x RS-485 (2500 VDC, Isolated) |
| USB | |
|---|---|
| Ports | 2 |
| 規格 | USB 2.0 (Host) |
| 電源 | |
|---|---|
| 輸入範圍 | +12 VDC ~ +48 VDC |
| 功耗 | 4.8 W |
| 機構 | |
|---|---|
| 外殼 | Metal |
| 尺寸 (mm) | 35 x 167 x 119 (W x L x H) |
| 安裝 | DIN-Rail or Wall Mounting (optional) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +80 °C |
| 濕度 | 10 ~ 95% RH, Non-condensing |
