DL-100TM-ZT
~ Available soon ~
Model: DL-100TM-ZT
量測範圍 : -20 ~ +60°C (-31 ~ +176°F) 以及 0 ~ 100% RH
誤差:+/-0.4°C; +/-3.0% RH
LCD 螢幕將顯示溫濕度及模組 ID
支援 10 ~ 30 VDC 電源供應
IP66 防水等級
資料記錄可儲存510筆溫濕度資料
Modbus RTU 協定
使用 ISM 2.4 GHz 的全球通用頻段
相容於 IEEE 802.15.4 無線通訊規範
相容於 ZigBee 2007 Pro 規範
無線傳輸範圍可達 100 公尺空曠直線可視距離
支援 GUI 圖形化介面進階設定工具 (Windows 版本)
支援無線通訊支援 AES-128 加密技術 (被動式)
支援 ZigBee 無線中繼器功能
提供突波保護與 ESD 保護
DL-100TM-ZT 為單一溫溼度資料記錄模組。它包含ZigBee 通訊介面和用來顯示模組ID、溫溼度資料的LCM 螢幕,且可根據應用自定義記錄間隔時間。
DL-100TM-ZT 支援 Modbus RTU 協定。我們也提供軟體程式讓使用者調整記錄時間及顯示記錄圖錶,且可將資料匯出至 Excel 格式。
型號
DL-100TM-ZT
RF
無線通訊標準
ZigBee 2007 Pro
傳輸功率
11 dBm (Max. 19 dBm)
天線
2.4 GHz - PCB 天線 (3 dBi, 50 Ω)
傳輸距離(LoS)
100 m
通訊協定
支援 Modbus RTU
溼度感測器
測量範圍
0 ~ 100% RH (相對溼度)
解析度
0.1% RH
準確度
一般: ±3% RH

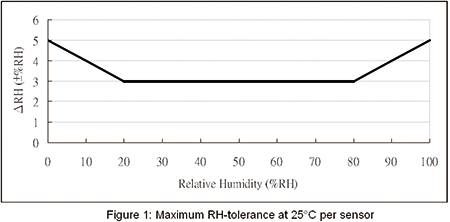

極限: 參考Figure1
精密度
±0.1% RH
溫度感測器
量測範圍
-20 ~ +60˚C
解析度
0.1˚C
準確度
Typical: ±0.4˚C

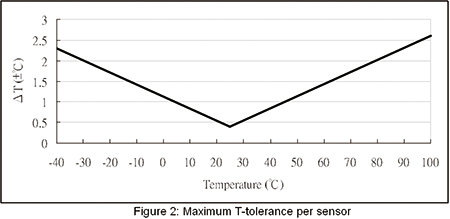

極限: 參考Figure2
精密度
±0.1˚C
EMS 保護
ESD (IEC 61000-4-2)
±4 kV 於接觸端子
EFT (IEC 61000-4-4)
±1 kV 於電源
電源
輸入範圍
+10 V
DC
~ +30 V
DC
功耗
0.5 W Max.
機構
尺寸( 寬x 長x 高)
86 mm x 128 mm x 52 mm
環境
工作溫度
-20 ~ +60°C
存放溫度
-25 ~ +75˚C
工作濕度
10 ~ 95% RH(Non-condensing)
DL-100TM-ZT CR
ZigBee 溫溼度模組(ZigBee Router) (RoHS)
重要提醒:
ZigBee 無線模組擷取的資訊,必須透過 ZigBee 轉換器進行資料採集,使用者可以依據自身需求,參考 ZT-2550, ZT-2570 或是 ZT-USBC 模組.
MDR-20-24 CR
24 V
DC
/1.0 A, 24 W 電源供應器 (可導軌式安裝) (RoHS)
ZT-2510 CR
ZigBee 無線訊號中繼器 (Slave, ZigBee Router) (RoHS)
ZT-2550 CR
ZigBee 無線 RS-485/RS-232 轉換器 (Host, ZigBee Coordinator) (RoHS)
ZT-2570 CR
ZigBee 無線 Ethernet/RS-485/RS-232 轉換器 (Host, ZigBee Coordinator) (RoHS)
