PCIe-LM4
PCI Express介面，24位元高精度力感測器輸入卡

~ Available soon ~


PCI Express x1 介面支援Card ID功能 4通道應變規換能器輸入 4通道差動式常規類比輸入 2軸運動控制器 2通道16位元類比輸出 16個隔離型數位輸入通道及16個隔離型數位輸出通道

Model: PCIe-LM4

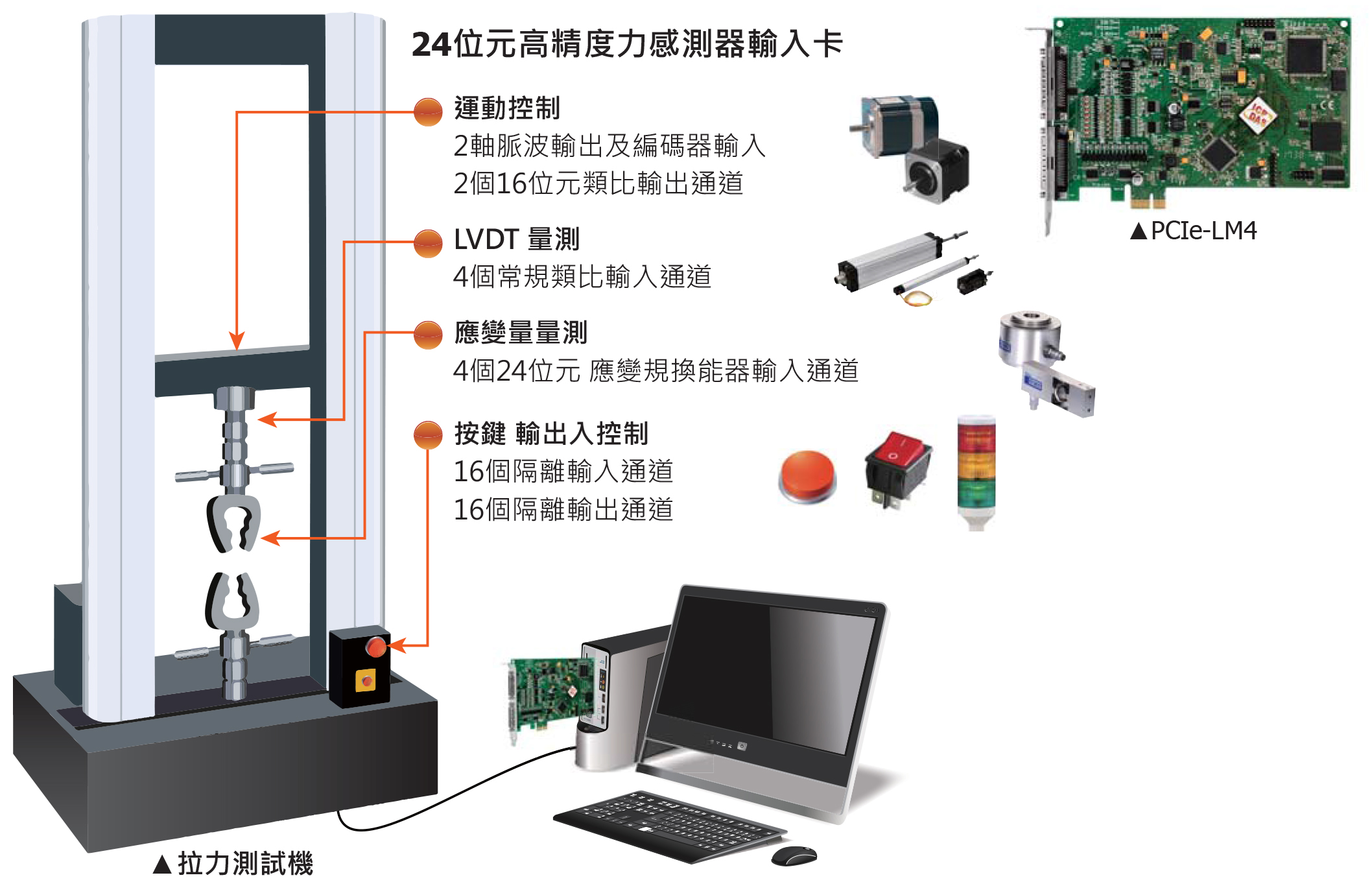

PCIe-LM4 是一張強大功能多樣化的PCI Express 多功能卡片，專門為了材料測試系統( 拉力測試機) 所開發設計的。PCIe-LM4 配置4 個應變規換能器輸入通道、四個常規類比輸入通道、二個類比輸出通道、十六個隔離數位輸入通道、十六個隔離數位輸出通道及一個二軸運動控制器，可為拉力測試機製造商提供完整的硬體解決方案。
PCIe-LM4 在硬體上新增Card ID 指撥開關，讓使用者可以自由設定每張板卡的識別碼。當系統同時使用多張PCIe-LM4卡時，使用者可以迅速而簡單區別這些同型號的板卡。
PCIe-LM4 可以在Windows 32/64-bit Windows 7/8/10 等作業系統環境下使用，並且提供了動態函式庫協助使用者更容易的開發。而本產品還提供Visual C++、Borland Delphi、Borland C++ Builder、Visual Basic、C#.NET、Visual Basic.NET、LabVIEW 等範例程式幫助使用者可以更快速的上手使用本產品。

支援Windows 2000 的DLL 及 SDK
支援32-bit/64-bit Windows XP/2003/2008/7/8/10 的 DLL 及 SDK
支援VB/VC/Delphi/BCB/VB.NET/C#.NET/VC.NET/MATLAB範例程式 (包含 source codes)
支援Windows LabVIEW 開發工具

Model Name	PCIe-LM4
Load Cell Transducer
Channels	4
A/D Converter	24-bit, 67 µs conversion time
Sampling Rate	15 kS/s
Over voltage Protection	Continuous +/-35 Vp-p
Input Impedance	10,000 MΩ/4pF
Trigger Modes	Software
Data Transfer	Polling
Accuracy	0.05 % of FSR ±1 LSB @ 25 °C, ± 10 V
Input Range	±227 mV (For Load Cell Transducer)
Analog Input
Channels	4 differential
A/D Converter	24-bit, 67 µs conversion time
Sampling Rate	15 kS/s
Over voltage Protection	Continuous +/-35 Vp-p
Input Impedance	10,000 MΩ/4pF
Trigger Modes	Software
Data Transfer	Polling
Accuracy	0.05 % of FSR ±1 LSB @ 25 °C, ± 10 V
Input Range	±10 V, ±5 V, ±2.5 V, ±1.25 V
Analog Output
Channels	2
Resolution	16-bit
Accuracy	± 10 LSB
Output Range	±5 V, ±10 V
Output Driving	± 5 mA
Slew Rate	2.8 V/µs
Output Impedance	0.1 Ω (Max.)
Operating Mode	Static update, Waveform generation
Output Rate	500 KS/s (Max.)
FIFO Size	512 Samples
Digital Input
Channels	16
Isolation Voltage	2500 VDC
Compatibility	Sink or Source, Photo coupler isolated channel with common power or ground
Input Voltage	Logic 0: 0 ~ 1 V/Logic 1: 5 ~ 24 V
Response Speed	4 kHz (Typical)
Trigger Mode	Software
Data Transfer	Polling
Digital Output
Channels	16
Isolation Voltage	2500 VDC
Compatibility	Sink, Open Drain
Output Capability	100 mA/+ 30V for each channel @100% duty
DO Readback	N/A
Operation Mode	Static update
Response Speed	4 kHz (Typical)
Encoder Input
Channels	2
Mode	CW/CCW, PULSE/DIR
Frequency	12 MHz
Pulse counter	32-bit for each channel
Isolated Voltage	3 kVrms
Pulse Output
Channels	2
Mode	CW/CCW, PULSE/DIR, A/B PHASE
Frequency	4 MHz
Pulse counter	32-bit for each channel
Isolated Voltage	3 kVrms
General
Bus Type	PCI Express x1
Data Bus	32-bit
Card ID	Yes (4-bit)
I/O Connector	SCSI VHDCI 68-pin x 2
Dimensions (L x W x D)	149 mm x 102 mm x 22 mm
Power Consumption	1 A @ +5 V (Max.)
Operating Temperature	0 ~ 60 °C
Storage Temperature	-20 ~ 70 °C
Humidity	5 ~ 85% RH, non-condensing

PCIe-LM4 CR

PCI Express, 24-Bit Precision Load Cell Input Card
(SCSI VHDCI 68-pin x 2 Connector, RoHS)

CA-MINI68-15	68-pin VHDCI to SCSI-II Connector Cable, Length 1.5 M
DN-68A CR	DIN-Rail Mountable I/O Connector Block with 68-pin Female SCSI II Connector (RoHS)
125Ω, 0.1% DIP Resistors	125 Ω External Resistor for use with Current Input
